消除只有一个组件的单波长波片。消色差NIR半波延迟器将入射偏振面旋转两倍的光轴角度。最常见的旋转是90度(光轴为45度)。我们的NIR消色差延迟器具有非常大的通光孔径和精确的偏振旋转。这种宽带波片是近红外成像和近红外分析仪器(发光二极管、激光二极管、多光源)应用市场的最爱。
AHWP6近红外消色差半波延迟器
- 有效范围:600纳米-1100纳米
- 价格有竞争力
- 真零阶
- 宽接受角
- 非常大的通光孔径
- 多层聚合物叠层
- 超宽近红外带宽
- 可见光波长重叠
- 独立式或层压在玻璃之间
- BBAR直接涂在聚合物上可选
- 提供大孔径，100毫米外径
规范焦点
- . 01波浪公差
- 99%的内部透射率
- 折射率= 1.58
- 原聚合物上的BBAR:每表面平均R ≤ .75%。

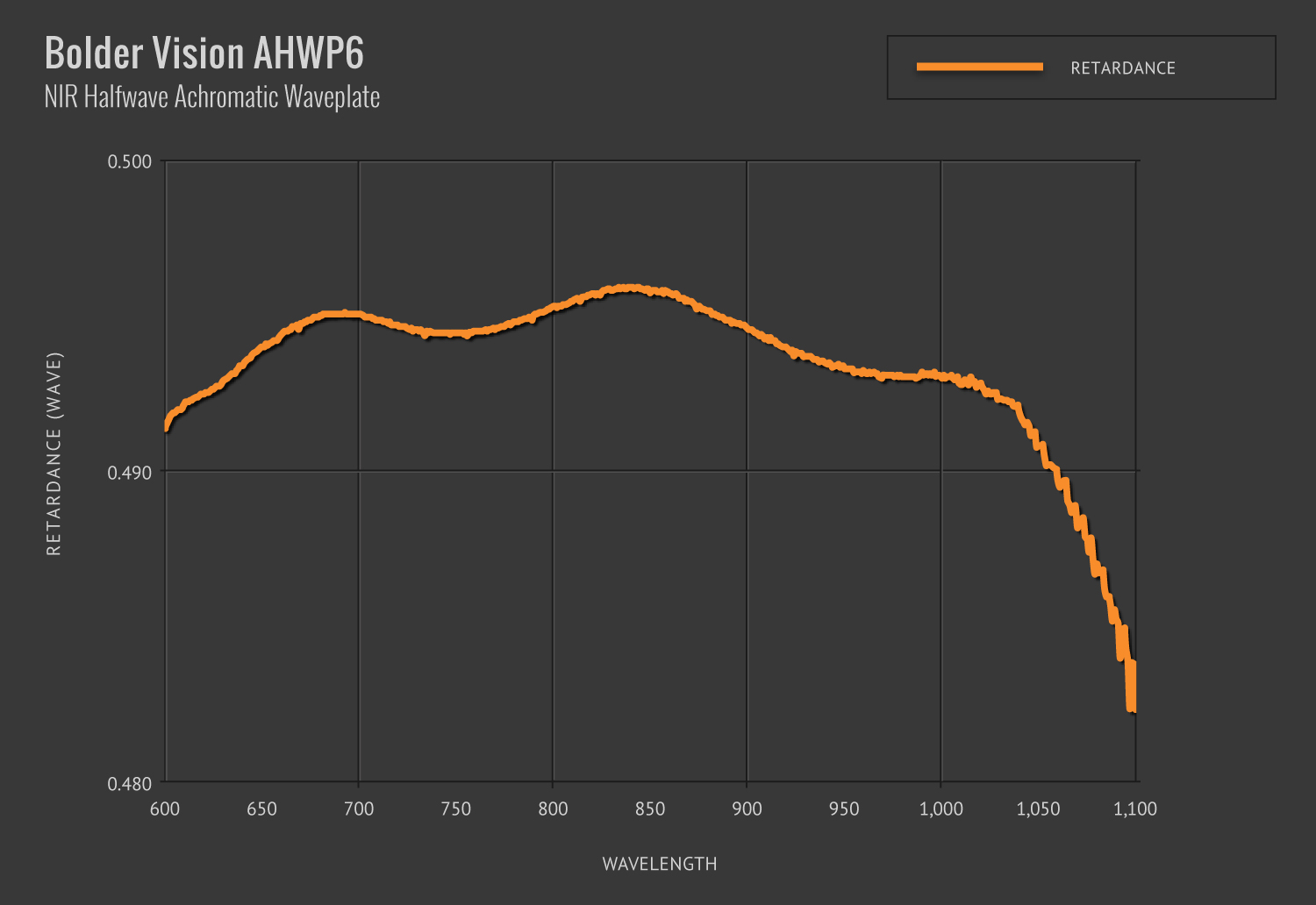

AHWP6 – STANDARD NIR HALFWAVE ACHROMAT SPECIFICATIONS
| Birefringent Material | Polymer, sandwiched between BK-7 substrates |
| Recommended Wavelength Range | λ/2, over near infrared region from 600 – 1100nm |
| Surface Quality | 40-20 Scratch-Dig |
| Substrates | BK-7, grade-A, fine annealed |
| AR Coating | R ≤ 0.65% loss per surface (normal incidence) average, BBAR 400-900nm or 700-1100nm wavelength range |
| Size | 25.4mm outer diameter, 80% clear aperture (20mm) |
| Acceptance Angle | ± 15 degrees |
| Unit Thickness | 6.35mm +/- .20mm |
| Optic Axis Stability | ≤ 2 degree |
| Wavefront Distortion | λ/4 @ 632.8nm |
| Temperature Range | -20° C to 60° C |
| Wedge | ≤ 2 minutes |
| Damage Threshold | CW: 500 Watt/cm2 Vis Pulsed: .3 J/cm2 10 nsec pulses @ 532nm |
独立式消色差波片
OEM成本效益近红外消色差半波片。Bolder Vision现在提供低成本、消色差、独立式聚合物(FSA)波片。这种消色差透镜没有外部基底，价格低廉，灵活性强，非常适合集成到任何生产光学系统中。可以是双面抗反射涂层，以增加传输。
独立式消色差透镜的优点
对OEM应用非常有用
波形因数–独立式波片可以切片或模切，专门用于定制应用。这种能力使光学系统设计人员能够缩小外形尺寸，大幅降低单位成本，并扩大设计选择。
AR涂层–FSA波片一侧或两侧的BBAR涂层。层压到预先存在的基底上(一面涂有AR涂层)或作为独立的延迟元件(两面涂有AR涂层)。
费用–单位成本合同，因为原材料和劳动力较少。延迟特性与我们的标准产品完全相同。一些设计不要求低透射波前或高耐磨性。如果这是真的，自由站立聚合物消色差波片可能是一个明智的选择。
环境稳定–多层聚合物堆叠不使用粘合剂进行光学融合。这一事实导致坚固的单片延迟器具有良好的环境规格、高透射率和单一的折射率。
AHWP 6–独立式近红外半波消色差技术规格
| 双折射材料 | 熔融聚合物 |
| 聚合物折射率 | 1.58 |
| 堆叠厚度 | . 33毫米，+/-0.05毫米 |
| 可选AR涂层 | 平均每表面R ≤ .75%。650-1100纳米 |
| 环境的 | 60摄氏度，90%相对湿度，1000小时 80°C干燥1000小时，-30°C干燥1000小时 -20°C(1小时)至75°C(1小时),循环100次 |
