技术数据
材料：
- 阀体 CuSn10（青铜）
- 滑块 CuAL10Fe5Ni5
- O形圈 NBR 70A
- U形圈 PTFE
- 垫片 AF1000
公称压力：
DN 65-300 L3FM-T PN 10，最高100°C（可选120°C）
DN 350-800 L3FM-T PN 6，最高100°C（可选120°C）
流动特性：几乎线性
泄漏率：最大0.5%
调节能力：Kvs/Kvr > 25
法兰： EN 1092-2，PN 6/10
对法兰（建议）：
DIN 2631 – PN 6
DIN 2632 – PN 10
DIN 2633 – PN 16
最大压力 ∆pL，控制能够关闭的压力：
-65-125 L3FM-T 16 bar
-150-300 L3FM-T 10 bar
-350-800 L3FM-T 6 bar
特点
- 耐海水腐蚀
- 简单的设计确保可靠的控制，减少昂贵的停机时间
- 低泄漏率确保节能
- 灵活选择口位置
- 可用于混合和分流两种操作。
应用

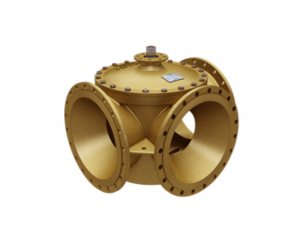

L3FM-T型控制阀是一种带有滑块的三通控制阀，用于进行四分之一转操作，设计用于调节海水。这些阀门设计用于与手动操作的带有手柄的阀门电动机类型CAR一起使用，或与气动执行器一起使用。
设计
阀体采用青铜制成，而滑块采用铝青铜制成。阀门法兰根据EN 1092-2标准钻孔。
功能
滑块与执行器主轴紧密连接。当通过旋转主轴使滑块处于一个极端位置时，连接A-AB保持完全打开，而连接B-AB则完全关闭。在另一个极端位置，连接A-AB完全关闭，而连接B-AB完全打开。在中间位置，开度按比例变化。阀门体和滑块之间有较小的公差。为了最小化泄漏，滑块上安装了一个O形圈，位于凹槽中。
安装

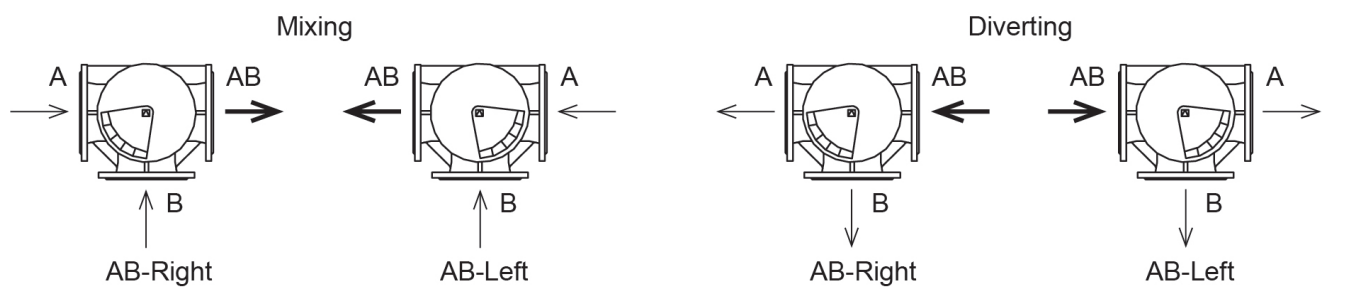

阀门连接标记为A、B和AB。滑块在A和B之间操作。在安装到管道之前，请检查滑块位置。滑块位置标在轴顶部。阀门可提供两种不同的配置，AB-Right和AB-Left。可根据要求提供具有AB中间口的阀门。请注意，提供的配置是根据安装而定的。阀门可以使用垂直和水平主轴安装。阀门必须安装在这样的方式，使阀门执行器受潮湿和不必要振动的最小影响。

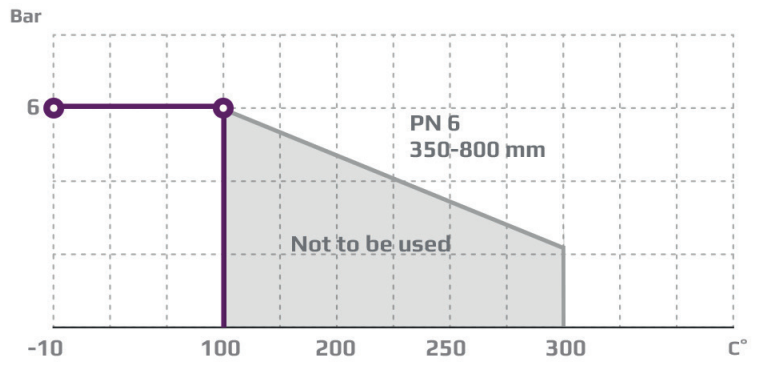

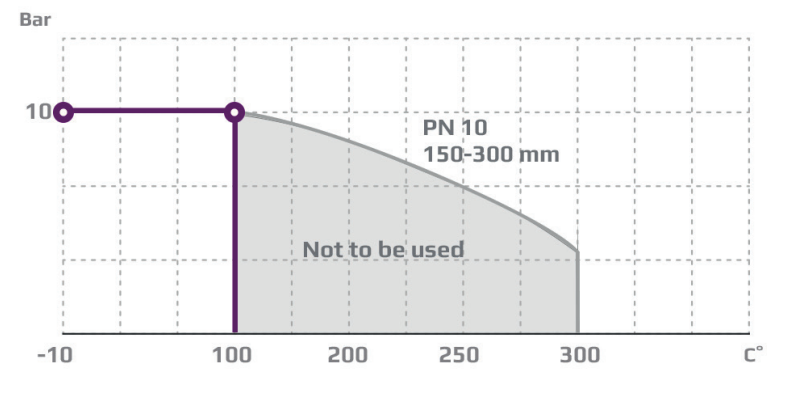

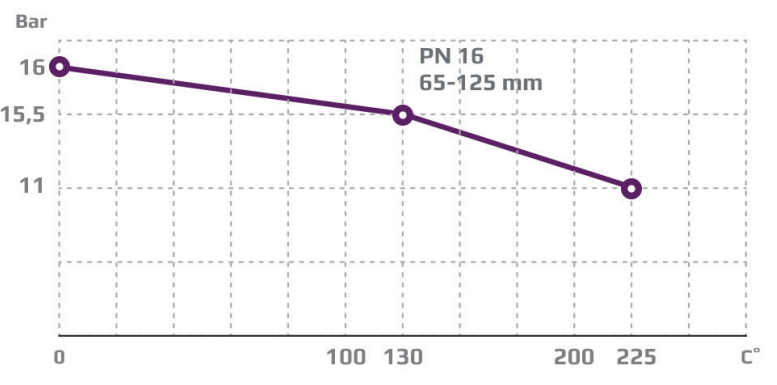

压力/温度图表–根据DIN 2401标准
