德国,BRIEM,差压测量仪,差压变送器,用于低压测量,GBEL

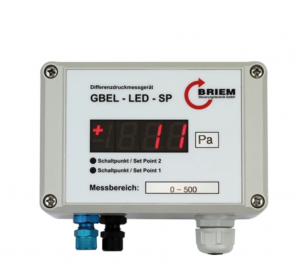

Differenzdruck测量仪 GBEL 带模拟输出信号和可选LED显示的差压测量仪/差压变送器，用于低压测量
优点概述
- 高测量精度
- 高质量技术和制造工艺（压阻式压力传感器，玻璃钢密封件，螺纹钢笼夹）
- 通过模拟输出信号进行连续调节/监控
- 线性输出信号可选择，0-10V或4-20mA
- 明确可读的LED显示（可选）
- 安装简便
- 可校准
- 可选配：
- 可通过LED显示连续显示和读取当前压力（以Pa为单位）
- 带有DIN 10204的工厂检验证书、检测和校准记录的DKD检定证书
- 可选带有辐射性输出信号（和显示）和/或两个限值（SP1和SP2），每个都带有潜在的自由换向器触点 描述 Differenzdruck测量仪GBEL为您提供高质量的测量技术，具有灵活的功能。其基础是压阻式压力传感器。它安装在一个塑料外壳中，适用于墙面安装（防护等级IP54）。
该测量仪器适用于通风系统等的连续调节或监控（通过模拟输出信号）。您可以选择4-20mA或0-10V输出信号，以及24 VAC或24 VDC的电源供应。此外，还可以根据订购时的需求选择测量单位，如kPa、mBar、hPa、mmWS或Inch W.C。
该设备通过M16电缆密封件电气连接到连续笼状端子。两个用于软管的Schott接头用于制作压力连接，软管内径为4mm，外径为6mm（可选8mm）。该设备经过垂直安装并带有向下连接的安装口进行校准。
可选配件包括带有辐射性输出信号和/或两个限值（SP1和SP2），每个都带有潜在的自由换向器触点。限值可以通过位于电路板上的电位器进行个性化和独立调节。
技术数据
- 媒体：空气和非侵蚀性气体
- 压力测量/显示范围：0–100 Pa至0–10.0 kPa（或0点中心）
- 测量原理：压阻式压力传感器
- 测量/显示精度：20°C时测量范围终值的±1.0%
- 最大操作压力：25 kPa（0–300 Pa）70 kPa（从0–300 Pa开始）
- 允许环境温度：–20至+65°C
- 压力接口：两个用于4 x 6 mm软管的压力接口接头（可选AD = 8 mm），蓝色表示高压，黑色表示低压
- 输出信号线性：4-20mA或0-10V
- 电源：24 VAC/DC ±10%（电气隔离），最大5VA
- 电气连接：通过M16电缆密封件连接到4针螺丝端子
- 防护等级：IP 54
- 外壳尺寸：80 x 120 x 58 mm（高 x 宽 x 厚）
- 重量：~ 0.3 kg
- 可选件
- 限值触点（选件-SP）：2个潜在自由换向器触点，30V，1A可自由编程，通过4和6针螺丝端子的电气连接
- 辐射性输出信号（选件-RA）：辐射性输出信号（而不是线性），用于测量体积流量等。
