Acoustic Rods
声棒或缓冲棒用于高温工作的超声波技术实验， 以及小样本的调查。其他常见应用包括参考标准、耦合 设备和延迟线。
缓冲棒通常是由晶体石英制成的具有平头和平行端的圆柱形棒 或熔融石英，它们具有较低的超声波衰减。我们制造的棒材末端平到 1/10波，平行到 2-6 角秒，我们还将使用客户提供的材料制造棒，并 您的规格。
在典型使用中，传感器晶体被粘合到杆的一端，另一端被粘合 直接到样品中，如图 1 所示。对于小试样，杆的一端可以是 锥形，如图 2 所示。
在许多涉及测量液体中超声衰减和速度的实验中，通常是 希望有平坦和平行的石英或熔融石英板用作反射板。这些反射器 板材可以抛光平整并平行于客户的规格。

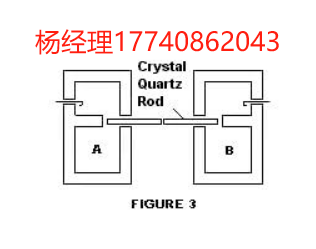

晶体石英棒可用于高频凹入型腔，如图 3 所示。高频 电磁波设置在腔 A 中，产生足以 以高达 25 x 109 MHz 的频率驱动石英棒。腔 B 用作接收器以检测 并测量设置在石英棒中的超声波的衰减。
一般规格
| Material | Diameter (typical) | Length (typical) |
|---|---|---|
| Z-cut single-crystal quartz, free of electrical and optical twinning, or; Optical quality fused silica: Shear velocity = 3.75 x 105 cm/sec Compressional velocity = 5.90 x 105 cm/sec | 0.100″ 0.250″ 0.500″ – 1.000″ | 0.100″ – 2.000″ 0.100″ – 5.000″ 0.100″ – 5.000″ |
可提供其他直径和长度
直径公差：+/- 0.003 英寸。圆柱体是金刚石砂轮完成的。可根据要求提供透明抛光剂。
长度公差：+/- 0.005”。末端抛光平至 1/10波，平行于 2-6 角秒。晶轴垂直于两端，在 1/2° 内（30 分钟）。
端部可以是平的、阶梯式研磨的或锥形研磨的。
可提供一端、两端或整个棒材的导电涂层。
