BOSTON PIEZO OPTICS 压电元件 压电陶瓷 压电陶瓷管 Piezoceramic Tubes
Boston Piezo-Optics 使用精选、无空隙、高质量、均匀的 PZT 坯料制造压电陶瓷管。我们独有的加工工艺确保满足并超过最严格的机械和声学规范。
电极选项为化学镍或化学镍加化学镀金。这些薄膜电极增加了耐用性、可焊性、低质量和出色的导电性。
定制电极选项
- 单绕线或双绕线标签图案
- OD 圆周带
- 外径轴向分段（可指定角间距和段宽）
- 外径上的定制电极去除
- 引线附件
- 去除管端的 OD 和 ID 的电极

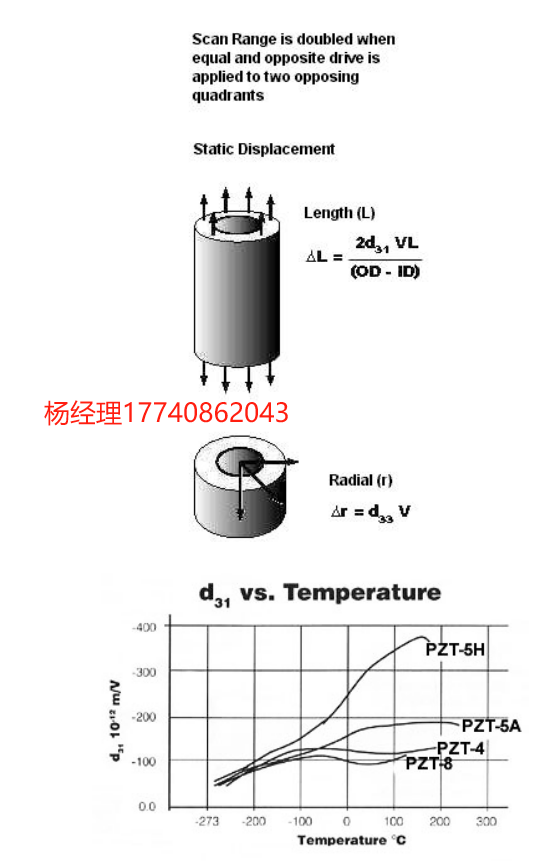

光纤研究领域受益于管外径的均匀径向膨胀，以拉伸光纤以增强信号调谐。可以定制管尺寸，以最大限度地提高这种光纤应用的径向扩展。

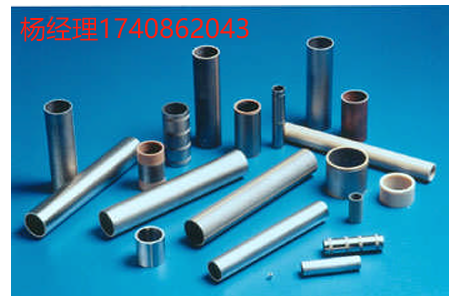

建议将压电陶瓷管用于声学方向性、简单性或尺寸限制是主要设计考虑因素的应用。Boston Piezo-Optics 使用锆钛酸铅成分制造高精度管晶体。
管材应用范围从扫描隧道显微镜 （STM） 和原子力显微镜 （AFM） 的最新科学发展到医学诊断和治疗。其他应用包括微型定位器和振动检测、超声波泵和液体雾化器、留声机拾音器和水听器。管材通常以横向环或纵向或径向模式空心圆柱体的形式提供。
Boston Piezo-Optics 的声波研磨机能力在制造压电陶瓷管方面无与伦比。声波铣削对管壁要温和得多，从而最大限度地减少最终可能导致裂纹或破损的表面缺陷。声波铣削是制造壁厚较薄的管材以及制造医疗应用用非常小的管材的理想选择。使用我们的 Sonic 研磨设备和专业知识，可以将压电陶瓷管制造成内径小于 1.0 毫米和最大 20 毫米的内径。
电极选择为化学沉镍或化学沉镍加化学沉金。根据管材尺寸和应用，可提供各种电极模式。
一般规格
| Material | Mode of Vibration | Diameter (typical) | Wall Thickness (typical) | Length (typical) | Electrodes |
|---|---|---|---|---|---|
| Lead Zirconate Titanate: PZT-4 PZT-5A PZT-5H PZT-8 | Radial, Compressional, Shear | 0.060″ 0.100″ 0.125″ 0.250″ 0.375″ | 0.010″ 0.012″ 0.015″ 0.020″ 0.030″ | 0.125″ to 3.000″ | Electrode choices are electroless nickel or electroless nickel plus electroless gold.
|
推荐阅读
- “扫描隧道显微镜简介” – C. Julian Chen，牛津大学出版社，1993 年。
- Applied Physics Letters，1992 年 1 月 6 日，第 132-134 页。“具有四分之一电极的压电管的机电偏转” – C. Julian Chen
- 科学仪器评论，1986 年 8 月，第 1688-1689 页。“用于扫描隧道显微镜的单管三维扫描仪” – G. Binning 和 D.P.E. Smith
