BVO近红外TN液晶旋转器 NIR TN Liquid Crystal Rotator-21mm x 20mm x 2.2mm
近红外TN液晶旋转器
21毫米x 20mm毫米x 2.2mm毫米
有效面积:18.5毫米x 15mm毫米

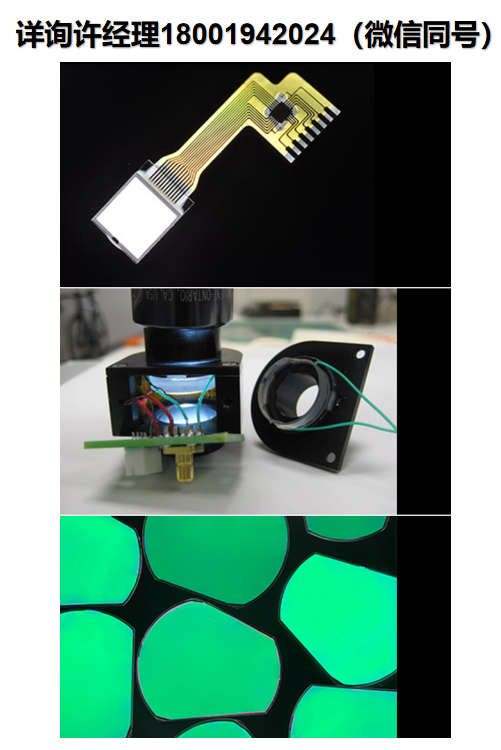

近红外TN液晶盒和FPC连接器
BVO 近红外TN液晶旋转器特征:
- 400–1100纳米宽带设备
- 2毫秒上升时间
- 28毫秒下降时间
- 薄设备，2.2毫米厚
- 模拟灰度作为衰减器
- 光轴0到边缘
- 居中@ 850纳米
- 1000:1对比度
- 可选偏振器
TN – POLARIZATION ROTATORS 液晶偏振旋转器
扭曲向列(TN)液晶是显示器行业中最常见的液晶类型。TN电池基本上是90°液晶偏振旋转器。当线性偏振光进入该单元时，它沿着从前玻璃基板到后基板形成的LC螺旋结构旋转。TN单元可以制成常黑模式或常白模式。正常情况下，黑色模式是一种黑暗状态，其中施加零电压，偏振器彼此平行地安装在基板的外侧。当施加电压时，透光率作为电压的函数而增加。正常情况下，白色模式在偏振器垂直安装在玻璃基板上施加零电压时具有最大透射率。随着电压的增加，光线减弱。这种模式实现了更高的对比度，因为暗态利用了交叉偏振器的配置。
TN的优点是低电压要求，并且它们在大的波长范围内工作。TN电池可以用薄玻璃大批量均匀制造。如果需要低的透射波前畸变，可以用抛光的玻璃基片制造精密元件。

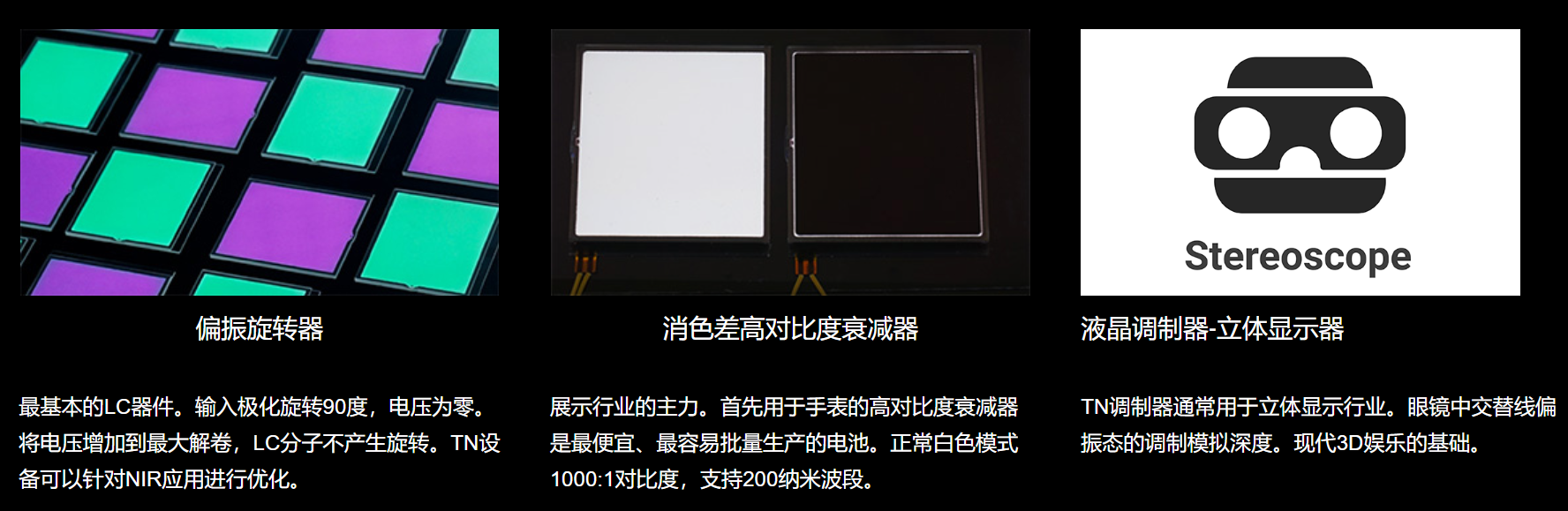

TN设备应用:
精密扭曲向列型液晶器件
BVO发展液晶实验室
| 玻璃 | Eagle XG显示器玻璃或抛光熔融石英 |
| 厚度 | 1-2mm厚:用标准显示器玻璃制成的薄型设备 6-8毫米厚:由熔融石英制成的低波前畸变装置 |
| 外部尺寸 | 最大尺寸–90毫米|最小尺寸–12毫米 |
| 通光孔径 | 2mm内部垫圈和2mm平台 |
| 抛光 | 90度正交 |
| 透射波前畸变 | 抛光玻璃装置:通光孔径0.25波 |
| BBAR涂料公司 | 可选涂层 |
| 对比率 | 1000:1 |
| 转换速度 | 1毫秒(上升时间)/ 15毫秒(下降时间)，典型 |
| 带宽 | 可见光或近红外线 |
| 温度范围 | 10摄氏度至60摄氏度 |
| 损坏阈 | 500瓦/厘米2顺时针方向的行波(Continuous Wave) . 5焦耳/厘米21064纳米时10纳秒脉冲(典型值) |
BVO原型扭曲向列液晶设备可以在大多数几何形状，并纳入困难的规格。很多设计都可以快速转。高一致性或更快的响应时间是典型的升级请求。TN设备不需要对比度补偿膜。消色差高对比度衰减器可以配备适当的线性偏振器。
