Bernhard Halle 超消色差延迟片 RSU 1.2.10
Superachromatic Retarders
超消色差延迟器由三块消色差双光片组合而成。通过优化这些光片之间的相对位置，可以最大限度地减少其产生的残余色差，从而使其能够在更宽的光谱范围内发挥作用。
在这种设计中，有效主轴的方向并不是恒定不变的，而是会在整个频谱范围内发生轻微的变化，这种变化与延迟现象类似。
这些板材经过粘合处理，其外表面还涂有一层MgF2防反射涂层。

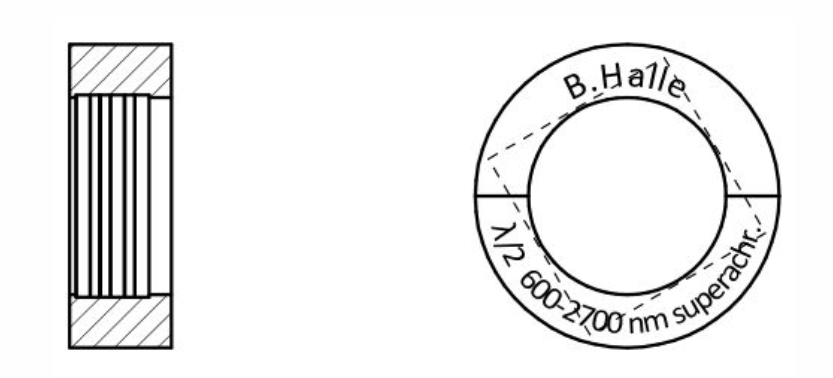

这些减速器配备了圆柱形的固定装置。
我们提供的超消色差延迟片分别适用于310-1100纳米和600-2700纳米的波长范围。对于这类延迟片来说，半波片与四分之一波片的规格参数之间存在明显的差异，这种差异并不能简单地用“2”这个系数来表示。因此，下文中的相关参数分别针对这两种类型的延迟片进行了详细说明。
Bernhard Halle 超消色差延迟片通用技术规格
| 版本 | 310–1100纳米，λ/2 | 310–1100纳米，λ/4 | 600–2700纳米，λ/2 | 600–2700纳米，λ/4 |
| 重要材料 | 石英与MgF 2 | 石英与MgF 2 | 石英与MgF 2 | 石英与MgF 2 |
| 波前畸变 | < λ/10 | < λ/10 | < λ/10 | < λ/10 |
| 棱镜像差 | <1′ | <1′ | <1′ | <1′ |
| 明确的指示方向 | 快轴 | 快轴 | 快轴 | 快轴 |
| 对路径差异的容忍度 | ±3纳米 | ±3纳米 | ±3纳米 | ±3纳米 |
| 反射率 | <2,5% | <2,5% | <2,5% | <2,5% |
| 板块的连接 | 用盖板固定在一起 | 用盖板固定在一起 | 未经覆盖板固定的 | 无需覆盖板即可进行固定。 |
| 延迟偏差 | ±1.3% | ±4% | ±0.04% | ±0.25% |
| 轴方向的变化 | ±2° | ±1.5° | ±0.2° | ±0.1° |
| 温度系数： × a（典型值） | <0.1纳米/开尔文 | <0.05 纳米/开尔文 | <0.02 纳米/开尔文 | <0.04纳米/开尔文 |
| 角系数 × b（典型值） × | 1纳米/度² | 0.5纳米/度² | 3纳米/度² | 2纳米/度² |
Bernhard Halle 超消色差延迟片标准尺寸
| 格式 | 10毫米 | 15毫米 | 20毫米 | 25毫米 | |
| 自由孔径 | [毫米] | 9,5 | 14,5 | 19,5 | 24,5 |
| 安装直径 | [毫米] | 25 | 25 | 30 | 40 |
| 安装长度 | [毫米] | 10 | 10 | 15 | 15 |
| 编号：λ/2 | RSU 1.2.10 | RSU 1.2.15 | RSU 1.2.20 | RSU 1.2.25 | |
| 编号：λ/4 | RSU 1.4.10 | RSU 1.4.15 | RSU 1.4.20 | RSU 1.4.2 |
定义 对于这些延迟器来说，其倾斜状态下延迟变化的模式会旋转45°。
Bernhard Halle 超消色差延迟片型号：
带有保护盖的 λ/2 超消色差波片（波长范围：1310纳米至1100纳米）：
RSU 1.2.10、RSU 1.2.15、RSU 1.2.20、RSU 1.2.25
带有保护盖的λ/4超消色差波片（波长范围：1310纳米至1100纳米）
RSU 1.4.10、RSU 1.4.15、RSU 1.4.20、RSU 1.4.25
无盖板的λ/2超消色差波片（波长范围：2600至2700纳米）
RSU 2.2.10、RSU 2.2.15、RSU 2.2.20、RSU 2.2.25
无盖板的 λ/4 超消色差波片（波长范围：2600至2700纳米）
RSU 2.4.10、RSU 2.4.15、RSU 2.4.20、RSU 2.4.25

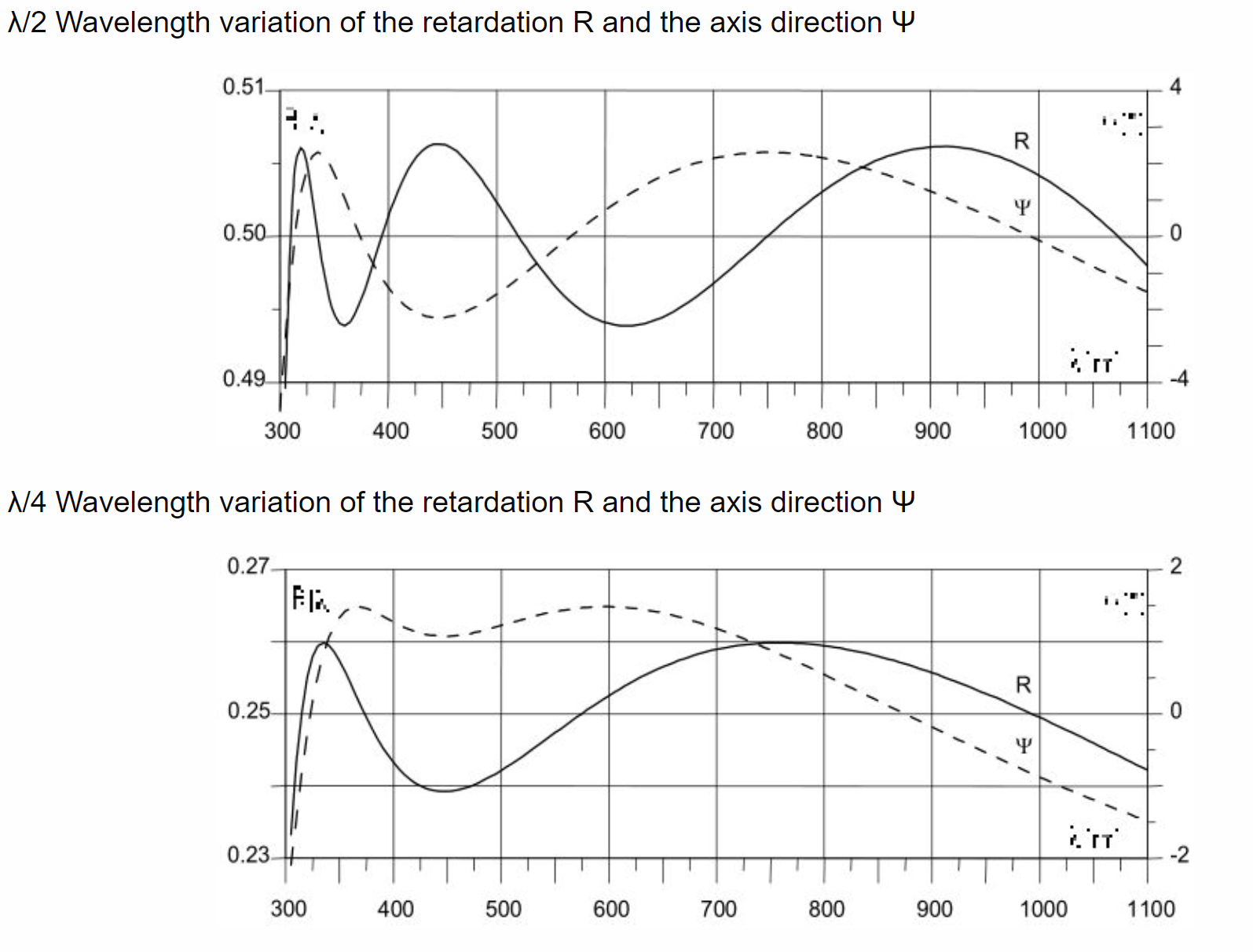

Range 1 310-1100 nm曲线图：

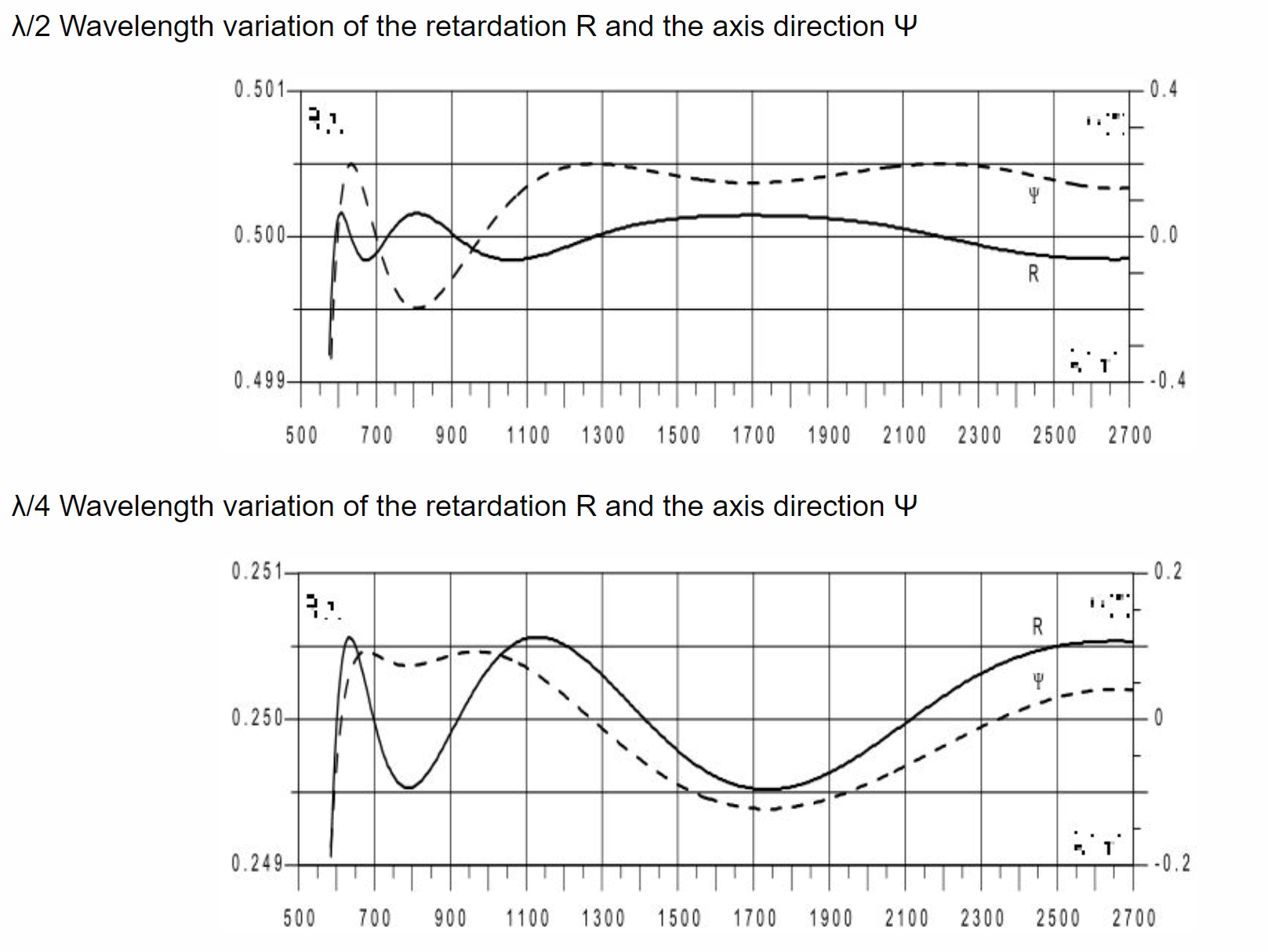

Range 2 600-2700 nm曲线图：
