Fresnel Rhombs
菲涅尔棱镜产生的相位移动，并非通过引入光程差来实现的，而是利用了全内反射过程中s偏振光与p偏振光之间的相位差异。这种相位移动在光谱上仅表现出微小的变化，因此这种延迟器非常适合用于非常宽的光谱范围。
我们提供的菲涅尔棱镜既可以使用熔融石英制成，也可以使用N-BK7型冕玻璃制成。通过在一个平行棱柱内部进行两次全内反射，可以实现λ/4的延迟效果。相应的半波延迟器则由两个这样的平行棱柱组成，这两个棱柱通过光学方式连接在一起。
对于 λ/2 形的菱形部件，我们提供了两种类型的固定装置。第一种固定方式是将菱形部件安装在一块平板上；该平板的两端都配备了圆柱形连接件，便于将其集成到各种旋转装置中。第二种固定方式则是将菱形部件安装在一根立柱上，这种装置包含一个可旋转的部分，该部分装有滚珠轴承，并标有 0-360° 的角度刻度。而 λ/4 形的菱形部件则直接配备在圆柱形固定装置中。
光学规格
| 光谱范围 | 215-450纳米 | 400-700纳米 | 500-1300纳米 | 650-1700纳米 |
| 重要材料 | 熔融石英 | N-BK7 | N-BK7 | N-BK7 |
| 延迟偏差 | ±5% | ±1% | ±1% | ±1% |
| 波前畸变 | <λ/4 | <λ/4 | <λ/4 | <λ/4 |
| 棱镜像差 | <2” | <2” | <2” | <2” |
| 光束偏移（仅适用于 l/4 情况） | 12.6毫米 | 13.6毫米 | 13.4毫米 | 13.2毫米 |
| 反射率 | <1.7%（MgF2） | <0.5%（BBAR） | 约4%（未涂覆处理） | 约4%（未涂覆表面） |
| 温度系数* a/R0（典型值） | 15×10^-6/K | 3×10-6/K | 3×10-6/K | 3×10-6/K |
| 倾斜灵敏度* | 最大入射角通常为 1°。 | 最大入射角通常为 1°。 | 最大入射角通常为 1°。 | 最大入射角通常为 1°。 |

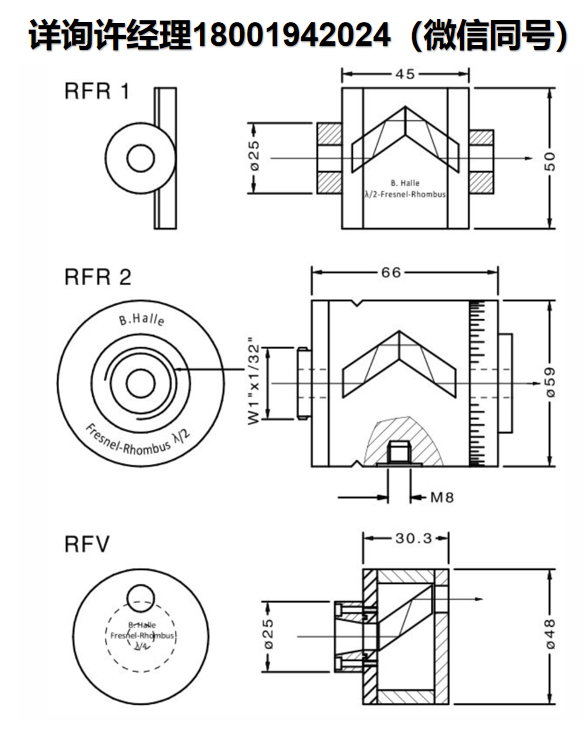

标准尺寸
| 版本 | λ/2，板式安装 | λ/2，旋转式支架 | λ/4 | |
| 自由孔径 | [毫米] | 9,5 | 9,5 | 9,5 |
| 安装直径 | [毫米] | 50 | 59 | 48 |
| 安装长度 | [毫米] | 65 | 76 | 40,3 |
| 关联关系 | [毫米] | 25 | 14个（采用M8螺纹接口的配件） | 25 |
| 第215-450纳米条目 | RFR 1.215 | RFR 2.215 | RFV 215 | |
| 波长范围：400至700纳米 | RFR 1,400 | RFR 2.400 | RFV 400 | |
| 波长范围：500至1300纳米 | RFR 1,500 | RFR 2,500 | RFV 500 | |
| 波长范围：650至1700纳米 | RFR 1.650 | RFR 2.650 | RFV 650 |
延迟现象的波长依赖性
