德国Bernhard Halle Nachfl GmbH PGL10 PGL20.2 光学滤波器 偏振器 偏光片 Glan偏光棱镜
偏振器用于从具有随机偏振的光产生确定的线性偏振态。因此，偏振器只传输具有所需偏振态的光。具有正交偏振的分量不是被吸收就是被反射。偏振片的重要质量因素是期望偏振光的透射率Tmax和消光比Tmin/Tmax，其中Tmin为被阻挡偏振态的剩余透射率。在选择偏振片时必须考虑的其他参数是可用光谱范围和接收角。
上面的图纸显示了不同的偏光片的选择，可作为目录项目或要求。上排的偏振器利用双折射晶体的边界表面上的全内反射。这些棱镜在非常宽的光谱范围内实现极低的消光比。
第二行显示了基于偏振依赖折射的双折射材料制成的偏振器。这些类型在宽光谱范围内也提供良好的消光比。对于这些棱镜，两束偏振光束以几乎相同的偏振特性和透射率从同一表面射出。这使得它们特别适合作为具有对称输出的偏振分束器。
底部一行包含偏振器，利用对光的反射率的差异具有垂直(s)或平行(p)的偏振相对于入射平面。这种偏振器不需要双折射晶体。这为经济批量生产以及适应特殊技术要求提供了更好的可能性。
去偏振器是偏振器的对应物。理想情况下，它们在输出端产生完全无极化的状态。由于无源光学元件不能引入所需的偏振态时间波动，严格地说，所有类型都是伪退偏器。它们根据特定参数(如光束位置或波长)产生混合偏振态。这些状态的平均值显示为非偏振光。当选择去偏器时，必须考虑应用是否允许由去偏器产生的偏振态的充分平均。
Glan偏光棱镜
棱镜由方解石制成，方解石几乎没有条纹和气泡。在两棱镜之间的气隙边界处，光通过带有普通偏振的光束的全内反射而偏振。

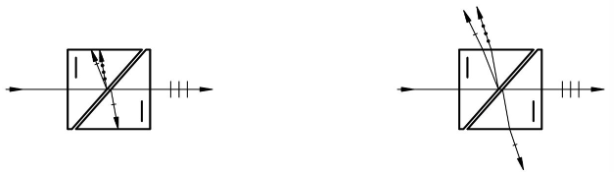

Glan偏振器可以订购侧出口窗口作为一个选项。在没有侧窗的版本中，反射的光束在棱镜变黑的侧面被吸收。因此，这个版本不适合高光强。带有侧窗的版本允许反射光束以大约一个角度射出去。相对于入射光束72°。反射光束方向呈现色散。
默认情况下，棱镜是圆柱形安装，没有防反射涂层。
我们提供几种选项，以增加所选参数的规格(见下表)。可以组合多个选项。
Glan偏光棱镜规格
| version | standard | Interferometer | UV | High power | High extinction |
| spectral range | 350-2700 nm | 250-2700 nm | |||
| extinction ratio | 10-6 | 10-7 | |||
| wavefront distortion in T (R) | <λ/2 (<2λ) | <λ/10 (<2λ) | |||
| prismatic deviation | <2′ | ||||
| air gap | 0,07 mm | ||||
| cut angle | ca. 39° | ||||
| field of view | ±4° | ||||
| damage threshold (10ns, 1064 nm) | not specified | >300MW/cm² |
| format | 10 mm | 12 mm | 15 mm | 20 mm | |
| Article-No. ohne Seitenfenster | PGL 10 | PGL 12 | PGL 15 | PGL 20 | |
| Article-No. with Seitenfenster | PGL 10.2 | PGL 12.2 | PGL 15.2 | PGL 20.2 | |
| free aperture | [mm] | 9,5 | 11,5 | 14,5 | 19,5 |
| mount diameter | [mm] | 25 | 25 | 25 | 36 |
| mount length ohne Seitenfenstern | [mm] | 22 | 30 | 30 | 30 |
| mount length with zwei Seitenfenstern | [mm] | 30,5 | 35,7 | 42 | 50 |
