我们提供特殊光学系统的选择，从单透镜到消色差双透镜，用于高功率和fs激光器，再到apocolols和相机物镜，用于深紫外范围。所有镜片均可根据要求提供增透涂层。我们可以根据您的要求定制镜片的支架和机械接口。
除了我们的目录程序，我们提供设计和制造定制物镜和光学系统是小批量和大批量。光学系统可以开发用于各种应用，例如用于成像，准直和聚焦波长范围从190 nm到10 μ m。
我们很乐意讨论您的需求，并在特殊光学的使用和规格方面为您提供帮助。第一步是非正式的估计，其中我们查看所需系统的可行性和预期成本。根据这些初步讨论的结果，我们可以为详细的技术研究报价。本设计研究的目的是确定目标是否能够实际实现以及需要付出哪些努力。
根据设计研究的结果，我们将为实现提供报价，包括光学系统可获得的光学性能以及最终价格。
以前生产的定制镜头系统
- 用于所有波长的有或没有空间滤光片的激光光束扩展的透镜和反射镜的组合。
- 物镜用于极低排气率的高真空环境。
- UV(例如200- 400nm)或IR(例如800- 2500nm)成像物镜。
- 成像光学与棱镜、板、滤光片或偏光镜的组合，例如用于光谱学应用。
UV相机物镜

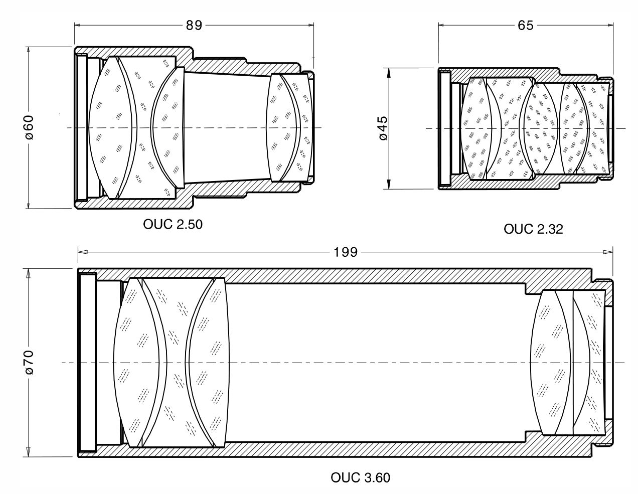

本系列的物镜由CaF 2和熔融石英制成，可在高孔径比的深紫外中成像。它们在190nm以下具有很好的紫外线透射能力，在科学相机和图像增强器上具有足够高的成像分辨率。物镜的焦距有64毫米、100毫米和150毫米。如有需要，可提供包含透镜筒图纸的数据表、附加应用说明和成像质量数据(包括MTF表)。
为了直接在相机系统中使用物镜，需要分别订购聚焦管和相机适配器。聚焦管是特定于单个焦距的。相机适配器设置在聚焦管和相机系统之间，可以用于该系列的所有UV物镜。
延长环可扩大聚焦范围，以较短的物体距离。它们必须设置在聚焦管和相机适配器之间。一些延伸环已经包含在聚焦管中，只有在特殊的高放大倍率下才需要额外的延伸环。
UV相机物镜产品规格
| Art. No. | OUC 2.32 | OUC 2.50 | OUC 3.60 |
| focal length | 64 mm | 100 mm | 150mm |
| free aperture | 32 mm | 50 mm | 60 mm |
| aperture ratio | f:2 | f:2 | f:2,5 |
| back focal length (image side) | 41,1 ± 0,2 mm | 48,5 ± 0,2 mm | 80 ± 0,2 mm |
| thread | M38x1 | M52x0,75 | M62x1 |
| optional focussing tube | MUC 2.32.01 | MUC 2.51.01 | MUC 3.60.0 |
| field of view | ca. 22 mm | ca. 22 mm | ca. 22 mm |
| spectral range | 190-2200 nm | 190-2200 nm | 190-2200 nm |
| lenses | 5 | 5 | 5 |
| material | fused silica CaF 2 | fused silica CaF 2 | fused silica CaF 2 |
| connection of the lenses | air gap | air gap | air gap |
| magnification b’ | 0 bis -0,2 | 0 bis -0,2 | -0,25 bis -0,65 |
| working distance (object side) | ∞ – 380 mm | ∞ – 600 mm | 750-380 mm |
| useable pixel size | 25 – 50 µm | 25 – 50 µm | 50 – 100 µm |

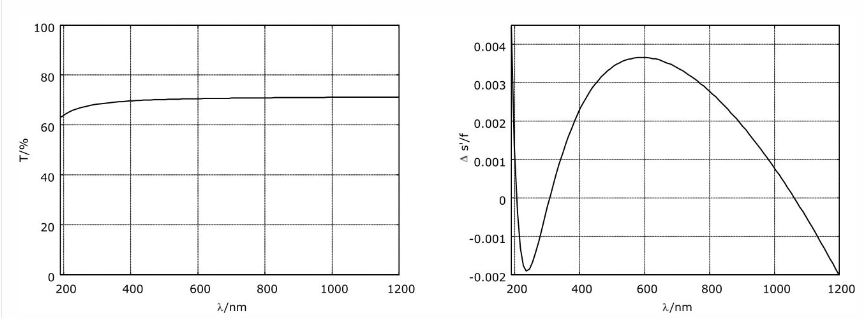

镜片材料在190- 2200nm范围内几乎没有吸收。左图显示了典型的传输为紫外相机物镜。传输受到未涂覆表面反射损失的限制。抗反射涂层可根据要求提供。
成像质量在190-450 nm光谱范围内进行了优化。右图显示了参考标称焦距的后焦距(s ‘)的典型变化。要计算实际焦距的长度单位的值必须乘以所考虑的物镜的标称焦距。
聚焦管
对于镜头OUC 2.32聚焦管MUC 2.32.01是可用的，并包括一个延长环(8毫米)更大的放大倍率。
对于镜头OUC 2.50聚焦管MUC 2.51.01是可用的，包括两个延长环(8毫米和16毫米)更大的放大倍率。
对于透镜OUC 3.60，匹配的聚焦管MUC 3.60.0提供，包括一个扩展环(8毫米)更大的放大。该管允许聚焦到最大物体距离约750毫米(‘=-0,25)。这个函数不适合关注∞(ß’=0)。
相机适配器
为了将UV物镜连接到可用的相机系统，我们提供了一系列合适的适配器，可用于我们所有的UV相机物镜。适配器是在聚焦管和相机的本机接口之间的板。
| Camera system / Camera adapter | Article-No |
|---|---|
| C-Mount | MCA 1.01 |
| Nikon F-Mount | MCA 1.02 |
| LaVision StreakStar | MCA 1.03 |
| DRS Hadland Imacon 486 | MCA 1.04 |
| PCO Dicam Pro | MCA 1.05 |
| LaVision IRO | MCA 1.06 |
| Roper Scientific PiMax | MCA 1.07 |
| Roper Scientific PiMax3 | MCA 1.08 |
| Andor iStar | MCA 1.09 |
为了使物镜适应较小的物体距离(即较大的背面焦距)，我们提供以下扩展环。这些环可以安装在相机适配器和聚焦管之间。
| Extension ring | Article-No |
|---|---|
| 8 mm | MCA 2.08 |
| 16 mm | MCA 2.16 |
| 32 mm | MCA 2.32 |
| 64 mm | MCA 2.64 |
