具有平面或球面的反射镜和板是大多数光学装置的基本部分。镜子用来使光束偏转或聚焦。抛光板可以用作窗户、分束器或标准子。

下面介绍了决定反射镜和反射板质量的一些重要参数。

外形偏差

形状偏差公差定义了实际表面相对于理想形状(平面或球体)的允许差值。在光学中，公差通常以波长λ为单位(例如λ/4)。要将此规格转换为长度单位，必须知道参考波长λref。除非另有说明(d.h. λ/10 entspright 54,6 nm)，本目录中的规格均参考波长为λrefnm。

形状偏差规范的另一个参数是用来评估测量数据的方法。在这方面，极值的差值(峰-谷，PV)和偏差的二次平均(均方根，RMS)是常用的。在计算PV值时，只考虑偏差最大的位置，而RMS值表征了整个表面的平均偏差。这两种值都有其使用动机。除非另有说明，否则在本目录中为PV偏差指定的值。虽然在PV和RMS偏差之间没有一般的关系，但对于实际发生的大多数表面，可以假设RMS偏差比PV值低3-5倍。例如，λ/10 (PV)对应λ/30-λ/50 (RMS)。

本目录中指定的表格偏差至少适用于90%的区域。元素外部尺寸的95%)。如果只使用光圈的一个较小的部分，相应的形状偏差将大大降低。

微粗糙度

微粗糙度描述的是表面与横向尺寸的偏差已达到或更低的波长(i.e. typ. <1µm)。这些偏差主要是造成散射光的原因。

微粗糙度通常由表面偏差的二次平均Rq来表示。我们车间使用的抛光技术可以得到 R_q <1nm (typ. R_q <0,5 nm).

Fabry-Perot干涉仪板

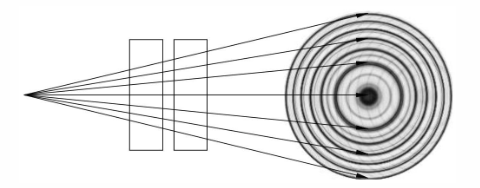

这些板是成对制造的，在有空气空间的Fabry-Perot干涉仪中用作反射基板。这要求内表面具有极高的平行度。我们提供并行度为λ/50和λ/100的配对。

为了防止干扰图样中的杂散反射，背面稍微呈楔形。该副提供无涂层和无支架。

Fabry-Perot干涉仪板产品规格

material	fused silica
parallelism of the inner surfaces	λ/50, λ/100
flatness of the inner surfaces	<λ/20
flatness of the back surfaces	<λ/10
wedge angle	30′

Fabry-Perot干涉仪板平行度λ/50标准尺寸

Diameter	25 mm	30 mm	40 mm	50 mm	60 mm	70 mm
thickness	6 mm	8 mm	10 mm	15 mm	15 mm	18 mm
Art. No.	IPL 5.25	IPL 5.30	IPL 5.40	IPL 5.50	IPL 5.60	IPL 5.70
