德国Bernhard Halle Nachfl GmbH 光学缓速器 RLQ2.10 RLM2.10 延迟器 延迟片 波片 低阶延迟器
延迟器通过在两个正交偏振组件之间引入相移来改变光的偏振状态。相移通常以波长λ为单位。最常见的值是λ/2(旋转线偏振)和λ/4(将线偏振改变为圆偏振，反之亦然)。
我们提供各种类型的缓速器。下面介绍缓速器的一些重要性能，目的是为特定应用选择合适的缓速器提供一些指导。
根据波长

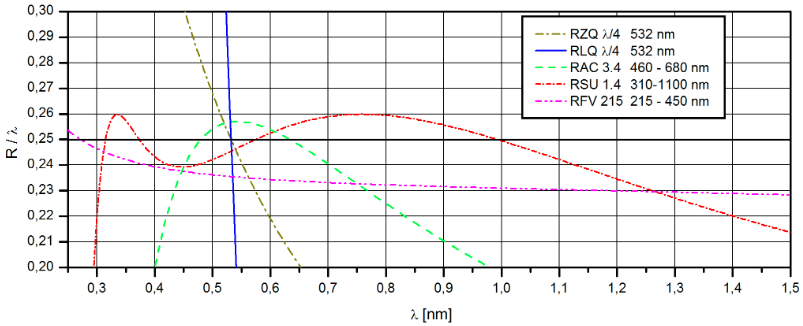

该图显示了光谱变化的路径差R与波长λ的几种类型的延迟器从我们的交付计划。低阶平板(RLQ)和零阶平板(RZQ)是优化的单一波长，可以在一个狭窄的光谱范围内使用。对于更宽的光谱，我们提供消色差(RAC)或超消色差缓速器(RSU)，它们通过不同的双折射材料的组合来补偿相移的变化。菲涅耳菱形(RFV, Fresnel- rhombs)通过全内反射而不是双折射产生相移。这使得它们适用于需要在极宽的光谱范围内恒定相移的应用。
最常见的缓速器(low orthe和zero orthe)是由单一材料制成的板。程差R由平板厚度d决定，材料折射率µ=ne-no根据R = d•µ确定。从路径差可以计算相移Δ在任意波长λ:
Δ = 2πR/λ = 2πd • µ/λ
因为已知R的值为λ0/2 bzw。λ0/4在设计波长这允许很好的估计光谱变化Δ。
根据温度
路径差随着温度的变化而变化。缓凝剂通常是在室温下生产的。如果温度变化δT不是太大，可以假定路径差的线性变化。温度系数α由热膨胀系数和双折射的热系数组成:
R=R0+α•δT
根据角度
在斜入射角下，光程差R随偏差φ的变化而变化。从正常发生率。如果在旋转轴处于慢轴方向的情况下进行倾斜，则路径差增加，而在围绕快轴倾斜时则路径差减少。变化可以近似如下:
R = R0+β(φe2 – φo2)
该图描述了一个典型的零或板的变化R-R0 (β ~ 1nm/deg2)。大多数类型的智力迟钝表现出类似的模式，不同的β值。主轴之间对角线的倾斜使路径差几乎不变。超消色差板和菲涅耳菱形在倾斜下表现出不同的行为。
低阶延迟器
缓速器是由一个单一的板。主偏振轴之间的路径差等于设计波长的指定分数，再乘以它的整数倍。选择整数部分是为了实现机械厚度为0、15-0、25毫米。

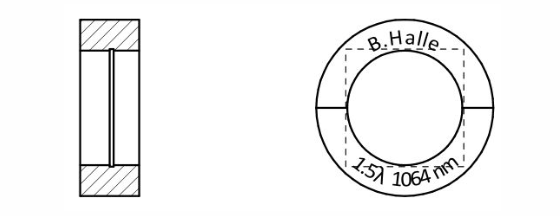

缓速器装在一个圆柱形的支架里。
我们从晶体石英和MgF2石英是迄今为止最常用的材料生产低阶缓速剂。默认情况下，石英缓凝剂的两面都涂上了防反射涂层。
低阶mgf2板主要用于石英不透明的中红外波段。与石英相比，MgF2没有表现出光学活性。这使得它适合于一些对极化纯度要求很高的应用。由MgF2制成的缓凝剂不加减反射涂层。
我们提供具有λ/2或λ/4光程差的低阶缓速器，适用于各种标准波长。为非标准波长设计的缓速器可根据价格表以合理的价格提供。
低阶延迟器规格
| material | quartz | MgF2 |
| spectral range | 180-2700 nm | 125-7000 nm |
| tolerance of the path difference | ±3 nm | ±3 nm |
| wavefront distortion | < λ/10 | < λ/10 |
| marked direction | fast axis | fast axis |
| reflectivity | <0,1% | ca. 2,5% |
| temperature coefficient* a (typ.) | -0,1 nm/K | -0,1 nm/K |
| angular coefficient* b (typ.) | 0,1 nm/deg² | 0,2 nm/deg² |
低阶延迟器标准尺寸
| format | 10 mm | 15 mm | 20 mm | 25 mm | |
| free aperture | [mm] | 9,5 | 14,5 | 19,5 | 24,5 |
| mount diameter | [mm] | 25 | 25 | 30 | 40 |
| mount length | [mm] | 10 | 10 | 15 | 15 |
| Art. No. version aus quartzλ/2 | RLQ 2.10 | RLQ 2.15 | RLQ 2.20 | RLQ 2.25 | |
| Art. No. quartzλ/4 | RLQ 4.10 | RLQ 4.15 | RLQ 4.20 | RLQ 4.25 | |
| Art. No. version aus MgF 2 λ/2 | RLM 2.10 | RLM 2.15 | RLM 2.20 | RLM 2.25 | |
| Art. No. version aus MgF 2 λ/4 | RLM 4.10 | RLM 4.15 | RLM 4.20 | RLM 4.25 |
低阶延迟器标准波长清单
| 355 nm | 375 nm | 390 nm | 395 nm | 400 nm | 405 nm | 425 nm | 440 nm | 488 nm |
| 514 nm | 532 nm | 589 nm | 633 nm | 650 nm | 670 nm | 685 nm | 780 nm | 785 nm |
| 790 nm | 795 nm | 800 nm | 810 nm | 830 nm | 852 nm | 946 nm | 1030 nm | 1047 nm |
| 1053 nm | 1064 nm | 1083 nm | 1300 nm | 1320 nm | 1540 nm | 1550 nm | 2023 nm |
