格兰偏振棱镜
产品概述
采用无条纹/无气泡的优质方解石晶体制造，基于全内反射原理工作：寻常光在棱镜-空气隙界面被全反射，实现光束偏振。

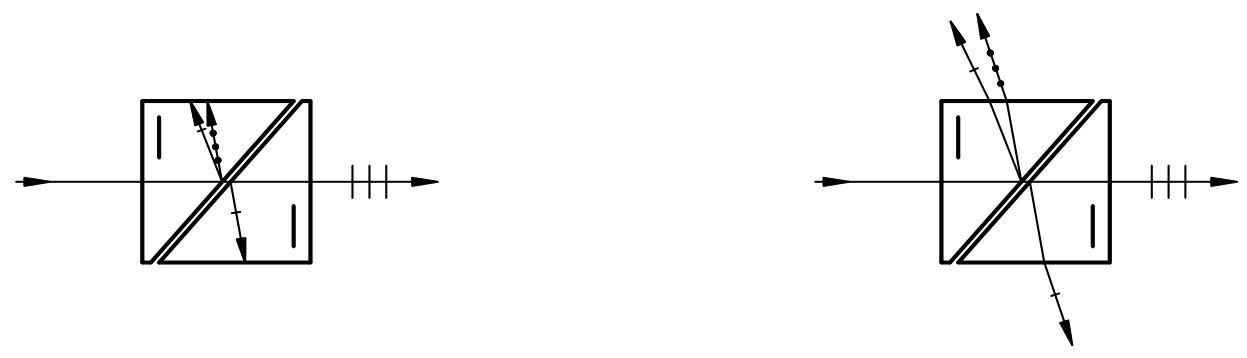

型号配置
- 无侧窗标准型
- 反射光通过侧面黑化处理吸收
- 不适用于高功率激光应用
- 标准圆柱形安装座（无增透膜）
- 双侧窗导出型（选配）
- 反射光以约72°角导出（存在色散效应）
- 可避免高功率下的热积累问题
三、技术规格
（一）通用参数
| 核心指标 | 标准型 | 干涉仪级 | 紫外优化型 | 高功率型 | 高消光比型 |
|---|---|---|---|---|---|
| 光谱范围 | 350-2700nm | 250-2700nm | – | – | – |
| 消光比 | 10⁻⁶ | – | – | – | 10⁻⁷ |
| 透射波前畸变 | <λ/2 | <λ/10 | – | – | – |
| 反射波前畸变 | <2λ | <2λ | – | – | – |
| 空气隙 | 0.07mm | – | – | – | – |
| 损伤阈值 | 不标注 | – | – | >300MW/cm² | – |
（二）机械参数
| 规格 | 10mm | 12mm | 15mm | 20mm |
|---|---|---|---|---|
| 有效通光孔径 | 9.5mm | 11.5mm | 14.5mm | 19.5mm |
| 安装座直径 | 25mm | 25mm | 25mm | 36mm |
| 无侧窗长度 | 22mm | 30mm | 30mm | 30mm |
| 双侧窗长度 | 30.5mm | 35.7mm | 42mm | 50mm |
