BIS BOS-25 光束观察系统
BOS-25 (Beam Observation Systems)
在标准配置下，BOS-25光束观察系统配备了一个25毫米直径的活跃区域微通道板（MCP）和P-43荧光屏组件，安装在一个4.50″（114毫米）标准法兰内，并配有玻璃视窗。荧光屏和微通道板（MCP）的电气连接通过MHV穿透器完成。
以下是可选配置的详细说明，包括6″（152毫米）法兰安装（BOS-25-6）、双微通道板（倒V形配置）、SHV穿透器、光纤窗口和CCD相机系统。
BIS BOS-25 光束观察系统规格参数
成像区域
- 直径：25毫米
微通道板（MCP，标准配置）
- 直径：1.289″（BOS-25）
- 通道直径：10微米，成像级
- 活跃区域：25毫米
- 通道间距：12微米
- 偏置角：12°
- 纵横比：40:1（标准配置，BOS-25）
- 最大增益：单片（标准）：2 × 10⁴，1000V
倒V形（OPT-01）：> 10⁷，2000V
荧光屏（标准配置）
- P-43，铝化涂层
- P-43峰值波长：λ = 545 nm
电源要求
- 单片MCP（标准）：0 – +1000V，1 mA
- 双片MCP（OPT-01）：0 – +2000V，1 mA
- 荧光屏：0 – +5000V，1 mA
光束能量范围
- 1 eV 至 50 keV以上
光束电流范围
- < 10 μA（配有可选光束衰减网格）
真空要求
- 兼容超高真空（UHV）
- 最大烘烤温度：300°C
焊接玻璃窗口（标准配置）
- 标准配置为不可拆卸的玻璃窗口，焊接在法兰上
- 支持烘烤温度 > 200°C

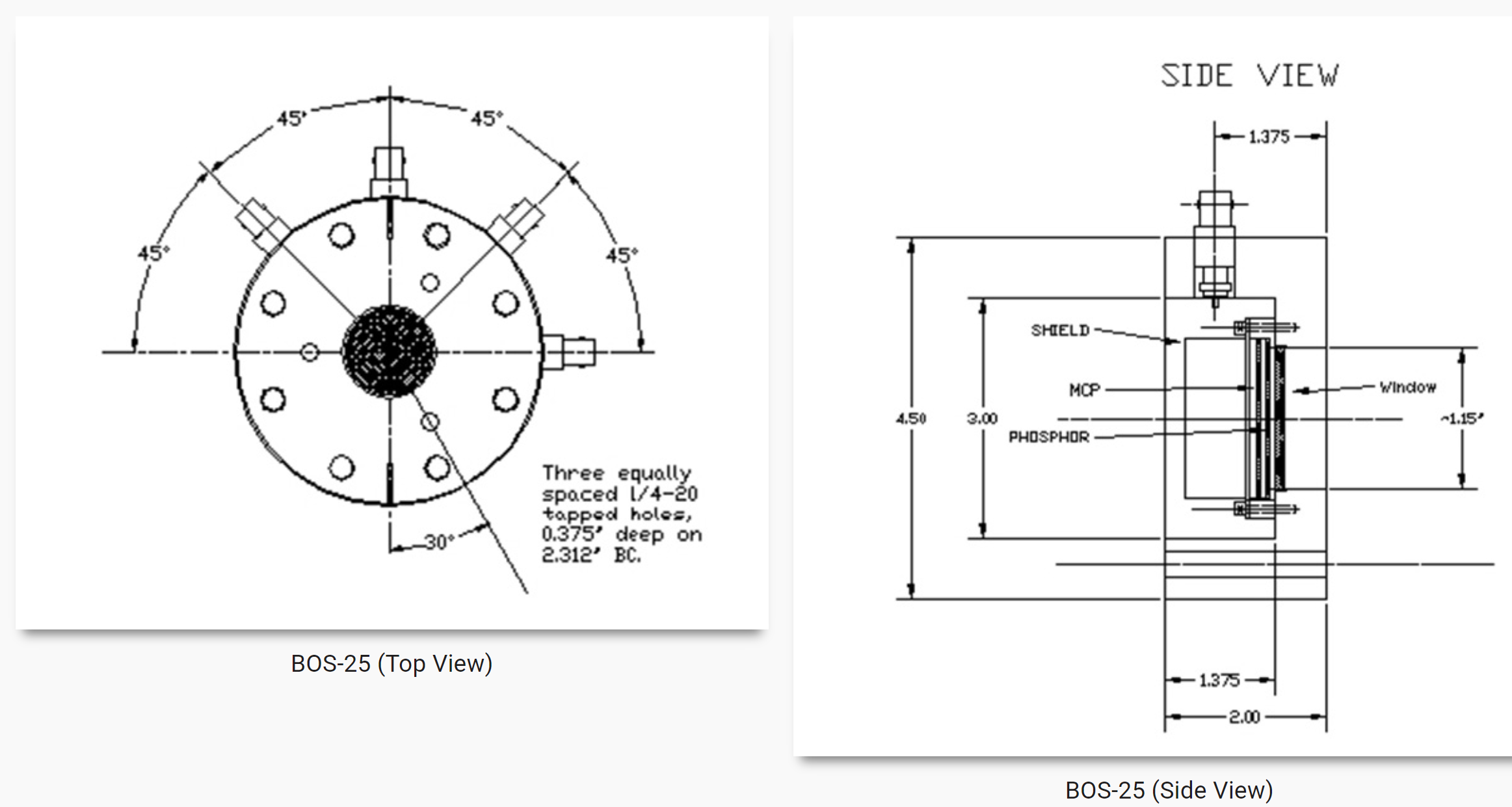

BIS BOS-25 光束观察系统示意图
在标准配置下，BOS-25光束观察系统配备了一个25毫米直径的活跃区域微通道板（MCP）和P-43荧光屏组件，安装在一个4.50″（114毫米）标准法兰内，并配有玻璃视窗。荧光屏和微通道板（MCP）的电气连接通过MHV穿透器完成。
以下是可选配置的详细说明，包括6″（152毫米）法兰安装（BOS-25-6）、双微通道板（倒V形配置）、SHV穿透器、光纤窗口和CCD相机系统。
可选设备

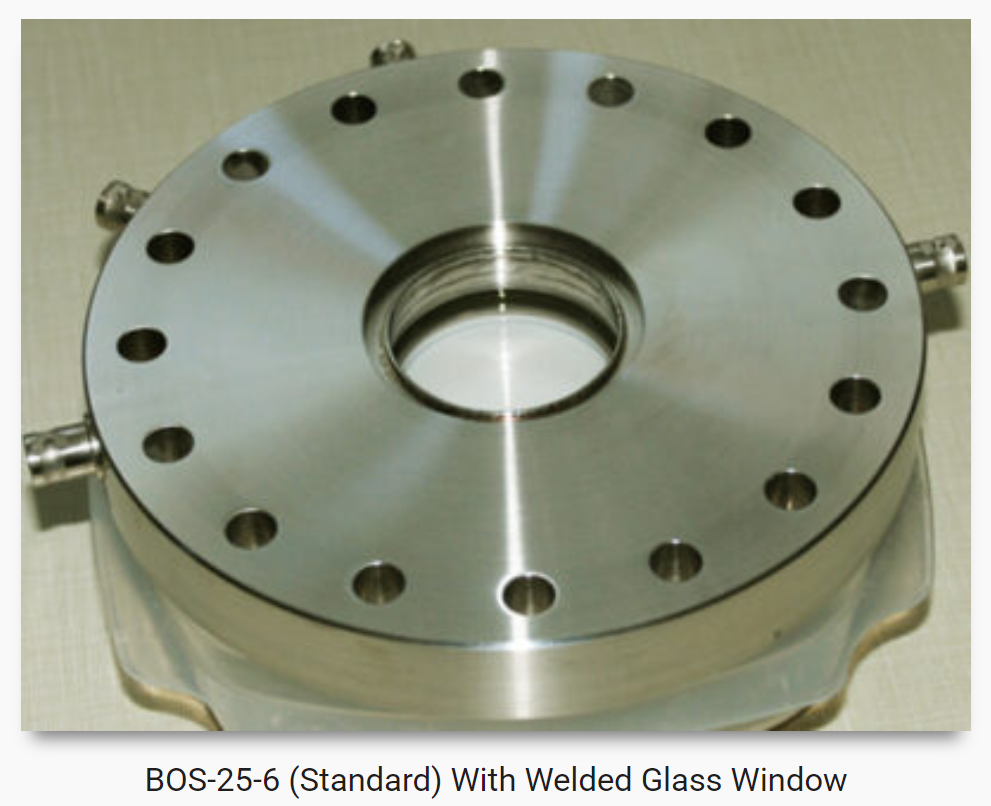

6″ 法兰安装（BOS-25-6）
BOS-25型号可提供6″（152mm）法兰安装选项。穿透器可以安装在法兰的边缘或法兰的前面（参见上述焊接玻璃窗口版本）。标准配置为焊接玻璃窗口，也可选配可拆卸光纤窗口版本（BOS-25-6/FO）以及3-3/8″标准法兰窗口版本（BOS-25-6/3.38）。

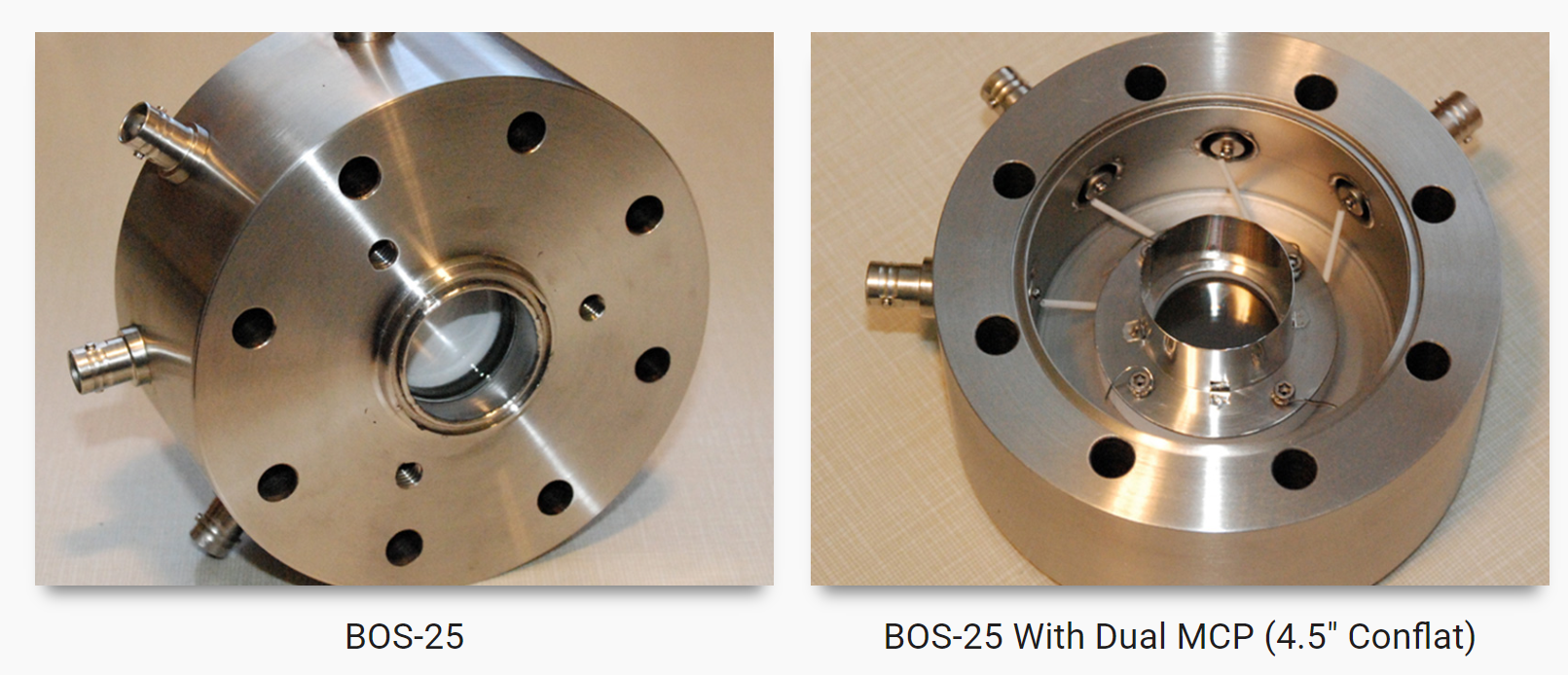

双微通道板系统、MCP涂层和MCP类型：
- 型号 BOS-25 配备 BOS-25-OPT-01 双微通道板选项
- 提供可选涂层的MCP，用于增强紫外线（UV）和X射线成像（涂层包括KBr、CsI、Cu、CuI、MgO、Au、MgF2）
- 提供高增益和高分辨率的MCP
- 匹配特性阻抗的MCP
荧光屏
- 标准配置为P-43荧光屏，但也提供其他类型的荧光粉，包括P1、P11、P15、P20、P22、P24、P31、P45、P46、P47、P48和P53。更多信息请参见我们的荧光屏页面。
- 屏幕的标准涂层为铝化涂层，但也可提供铟锡氧化物（ITO）底涂层。

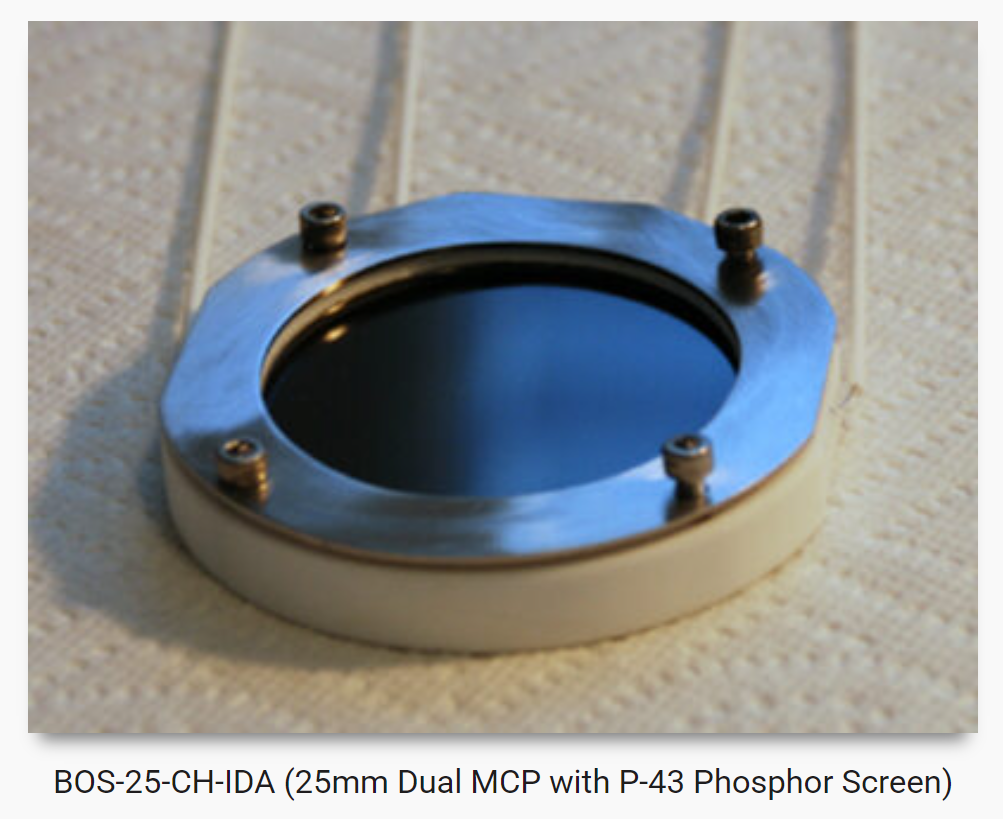

独立MCP/荧光屏组件（IDA）（可选）
- 用于BOS-40的MCP/荧光屏组件也可以单独提供。

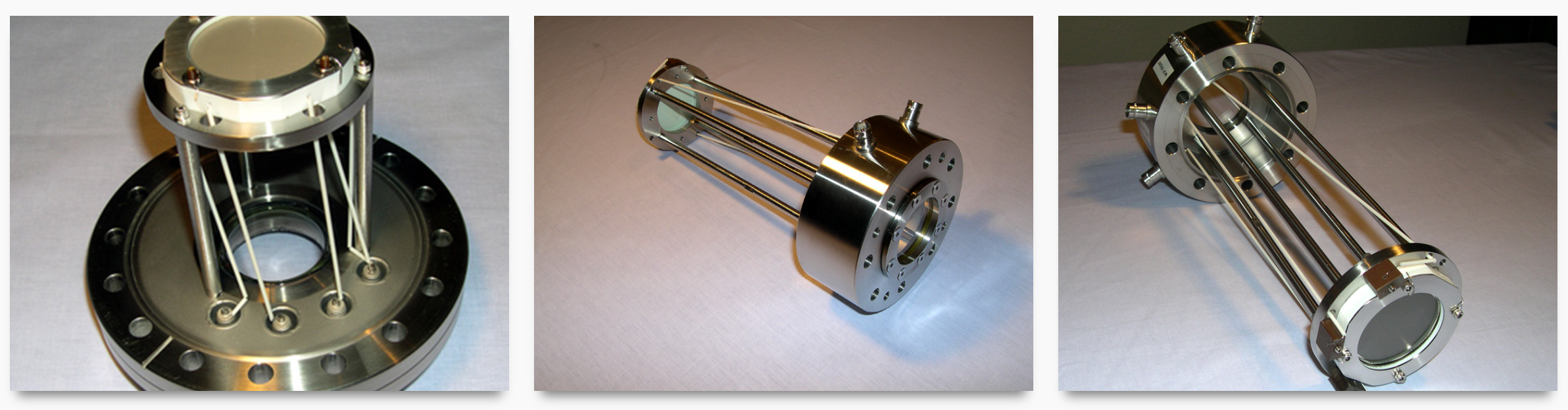

扩展平台安装（可选）
- MCP/荧光屏组件可以安装在一个扩展平台上，与真空密封表面或BOS窗口保持特定的距离。这个距离由客户指定。下图展示了带扩展平台的BOS-40系统。
