Beam Imaging Solutions BOS-18 光束观察系统
BOS 18 (Beam Observation Systems)
在标准配置下，BOS-18光束观察系统配备了一个18毫米直径的活跃区域微通道板（MCP）和P-43荧光屏组件，安装在一个2.75″（70毫米）标准法兰内，并配有玻璃视窗。荧光屏和微通道板（MCP）的电气连接通过MHV穿透器完成。

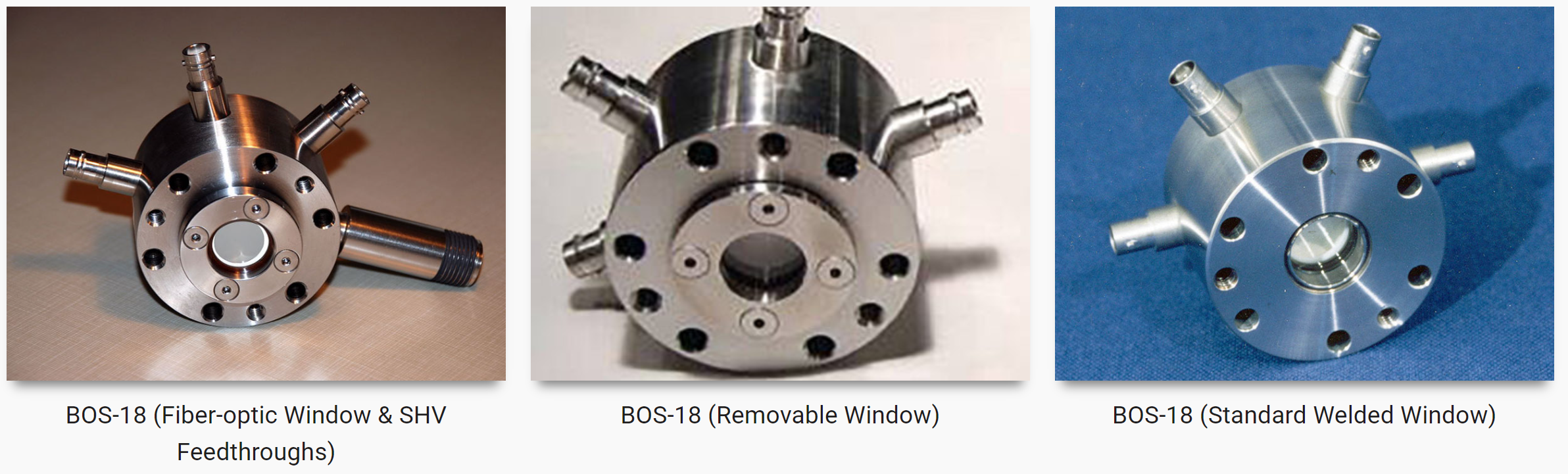

可选配置在产品标签中有详细说明，包括双微通道板（倒V形配置）、SHV穿透器、光纤窗口和CCD相机系统。
Beam Imaging Solutions BOS-18 光束观察系统规格参数
成像区域
- 直径：18毫米
微通道板（MCP，标准配置）
- 直径：0.975″（BOS-18）
- 通道直径：10微米，成像级
- 活跃区域：18毫米
- 通道间距：12微米
- 偏置角：5°
- 纵横比：40:1（标准配置，BOS-18）
- 最大增益：单片（标准）：2 × 10⁴，1000V
倒V形（OPT-01）：> 10⁷，2000V
荧光屏（标准配置）
- P-43，铝化涂层
- P-43峰值波长：λ = 545 nm
电源要求
- 单片MCP（标准）：0 – +1000V，1 mA
- 双片MCP（OPT-01）：0 – +2000V，1 mA
- 荧光屏：0 – +5000V，1 mA
光束能量范围
- 1 eV 至 50 keV以上
光束电流范围
- < 10 μA（配可选光束衰减网格）
真空要求
- 运行MCP需要1 × 10⁻⁶ Torr或更好，兼容超高真空（UHV）
- 最大烘烤温度：300°C
焊接玻璃窗口（标准配置）
- 标配不可拆卸的玻璃窗口，焊接在法兰上
- 支持烘烤温度 > 200°C

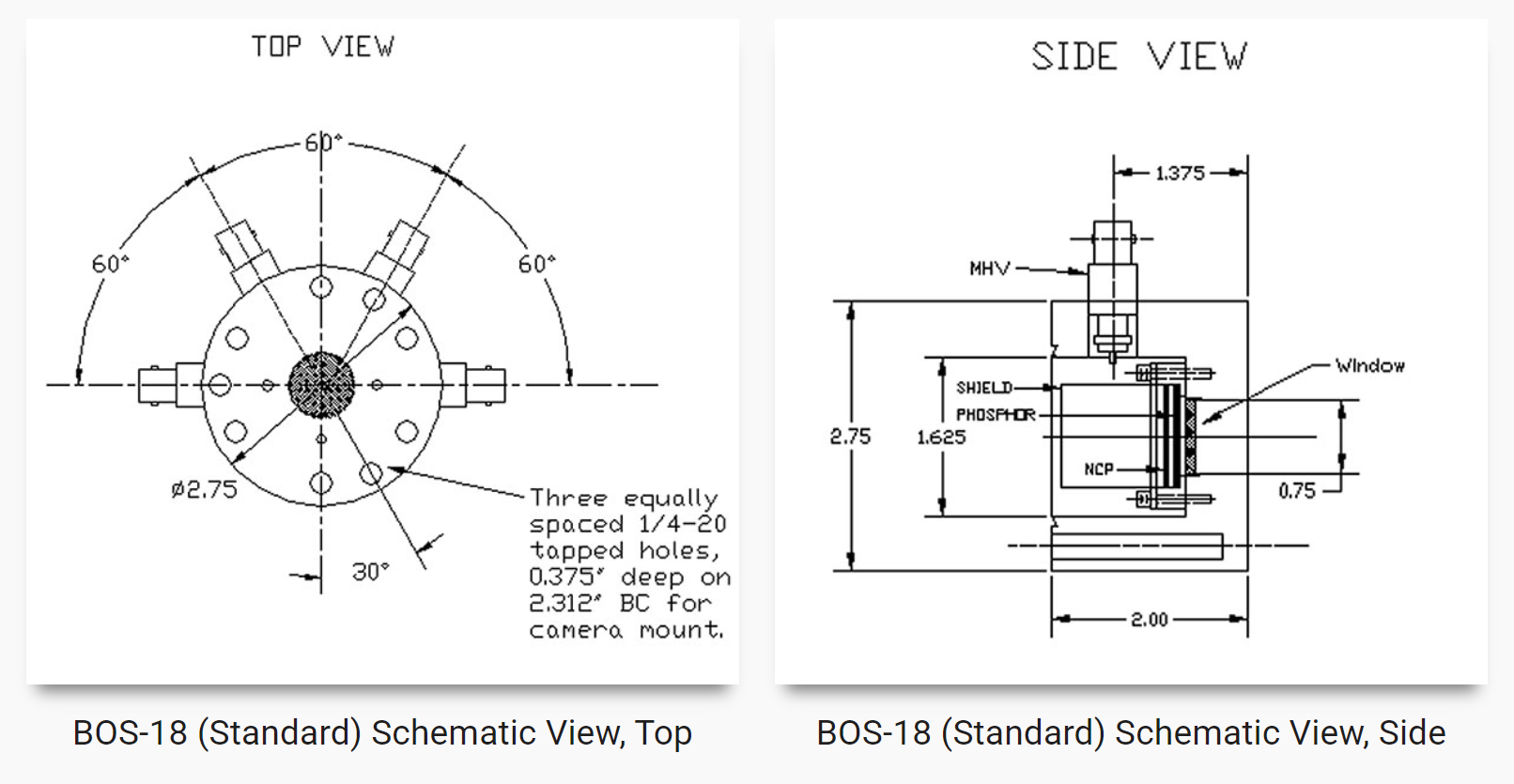

产品示意图
可选设备

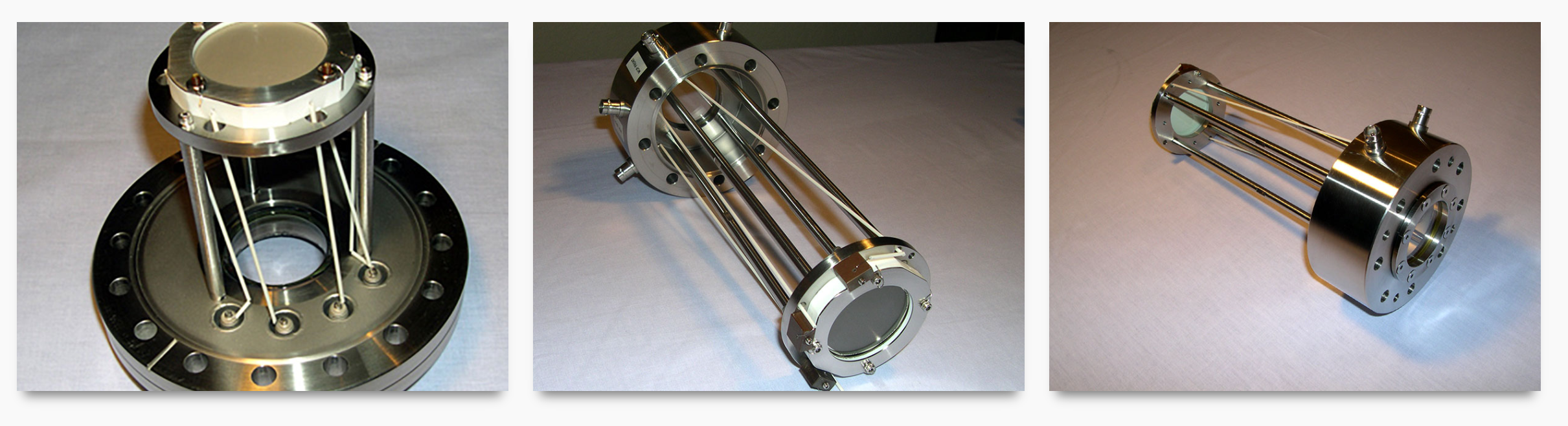

扩展平台安装
MCP/荧光屏组件可以安装在一个扩展平台上，该平台与真空密封表面或BOS窗口之间保持特定的距离。这个距离由客户指定。（注意：下图显示的是BOS-40型号，但带有扩展平台的BOS-18型号外观相似。）
Coherent Fiberoptic Windows相干光纤窗口
使用光纤面板作为真空窗口，相当于一个零厚度窗口的光学等效。荧光材料被涂覆在光纤窗口的真空侧表面。荧光屏表面生成的图像通过光纤窗口的光纤传输到窗口的前表面（空气侧），这样图像可以通过肉眼或可安装的相机系统轻松查看。
这种设计使得荧光屏可以在不拆卸MCP组件的情况下被移除、重新涂覆或更换为不同类型的荧光材料。
