高分辨率束流成像系统
产品概述
高分辨率束流成像通过 Beam Imaging Solutions 的 HRBIS 系统 得以实现。HRBIS 可用于测量离子、电子和中性束的二维或三维强度分布。HRBIS 还可用于 X 射线成像，适用于针孔成像和光谱学等应用。
图像是通过 微通道板（MCP） 和 荧光屏 组合生成的。荧光材料均匀地沉积在相干光纤（FO）基底上，使图像可以光学方式传输到真空系统外部进行分析。图像通过一系列光纤通道（FO conduits）相干传输到真空视窗处，用户可以直接用肉眼观察，或使用 CID 或 CCD 相机系统 记录并处理。HRBIS 系统提供多种配置，以最佳匹配客户的具体应用和预算。

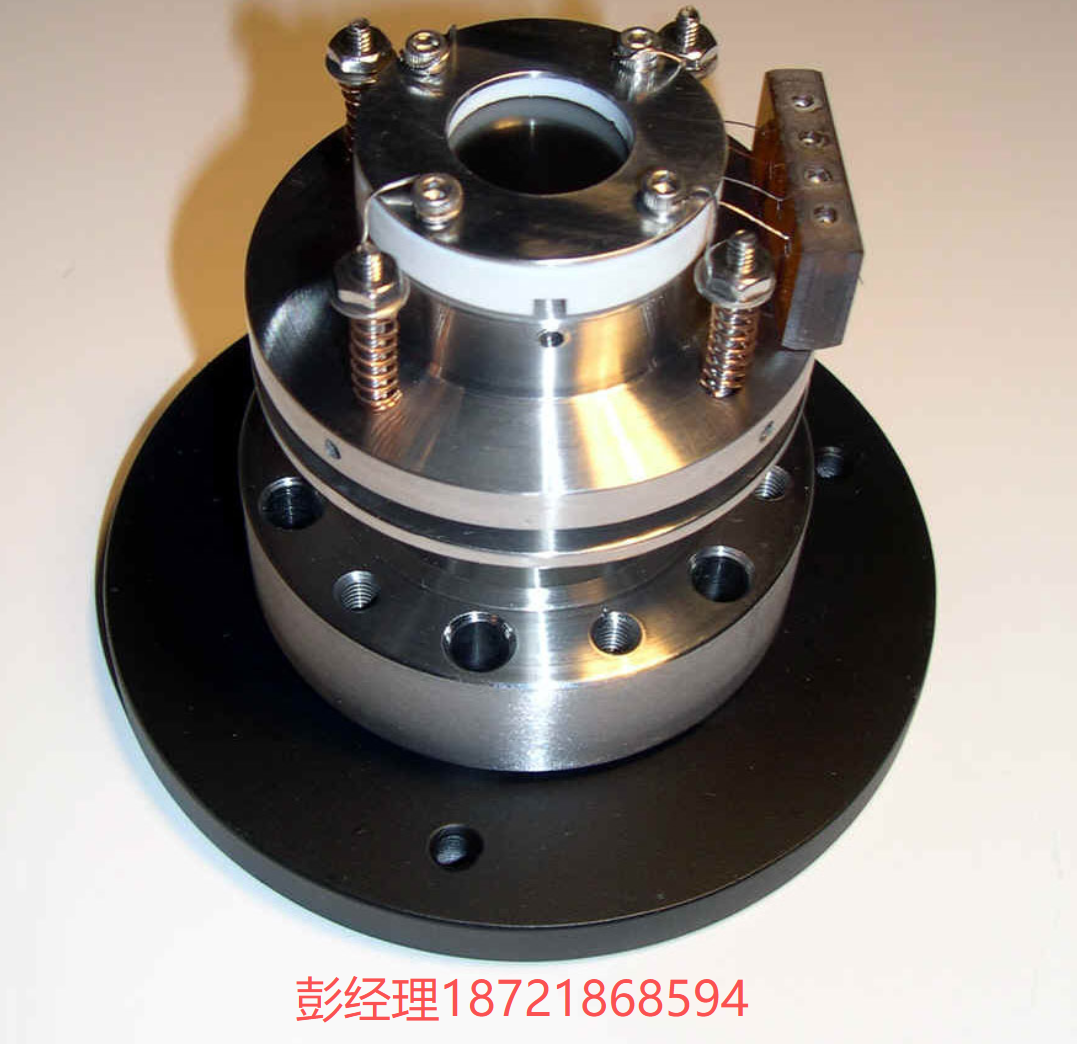

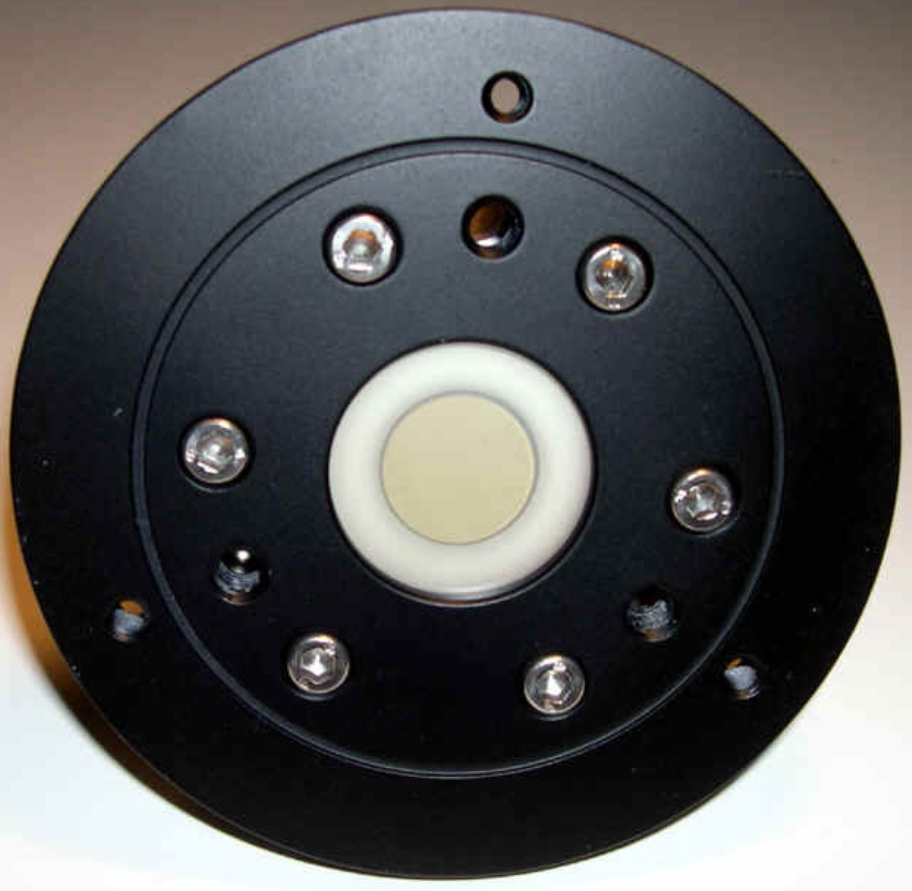

下图显示了 HRBIS-11000 高分辨率束流成像系统。右侧的图像显示了 HRBIS 标配的相机适配环。该环带有螺纹孔，可用于安装相机系统，适用于所有可选相机系统。
