Beam Imaging Solutions BOS（光束观测系统）BOS-75

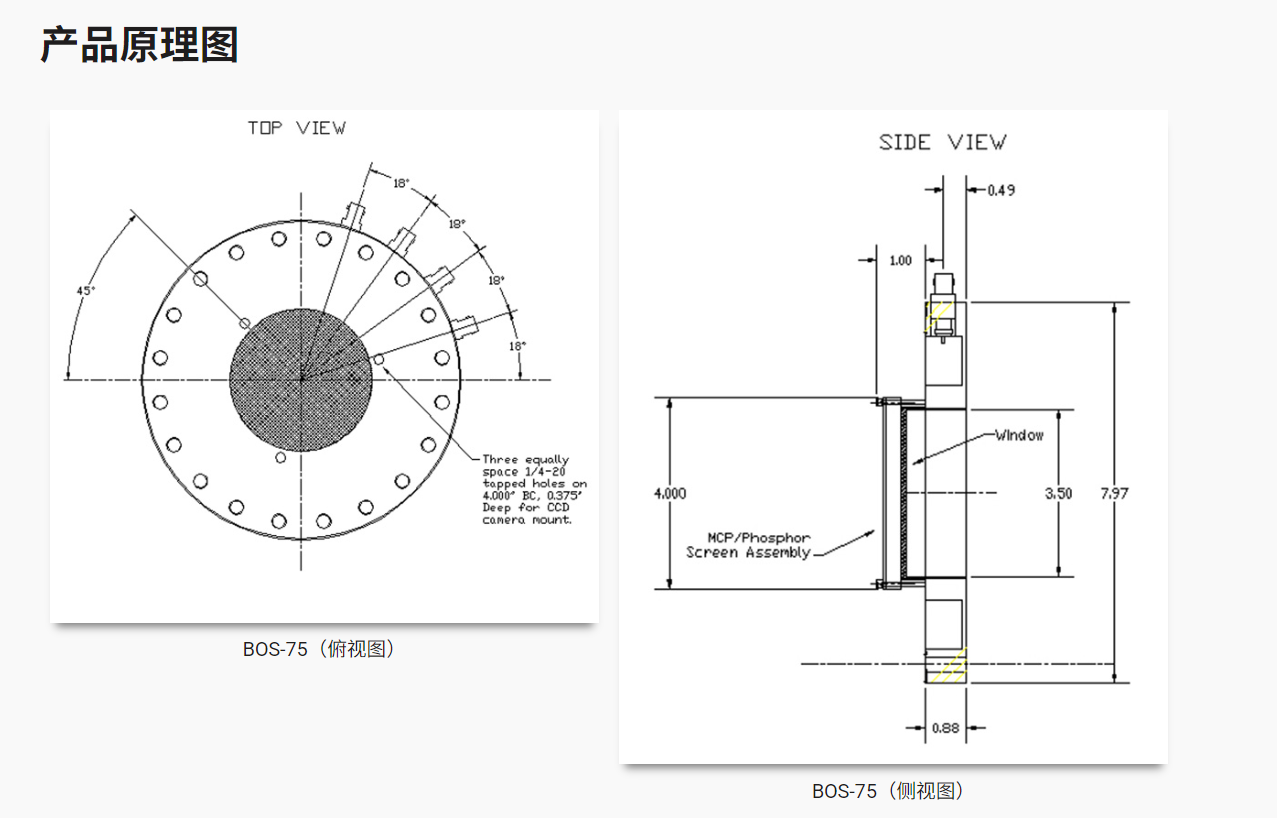

在标准形式中，BOS-75 型光束观察系统具有直径 75 毫米的有效区域 MCP 和 P-43 荧光粉筛组件，连接到带玻璃视口的 8.00 英寸（203 毫米）平整法兰。荧光粉屏和 MCP 的电气连接采用 MHV 馈通件。

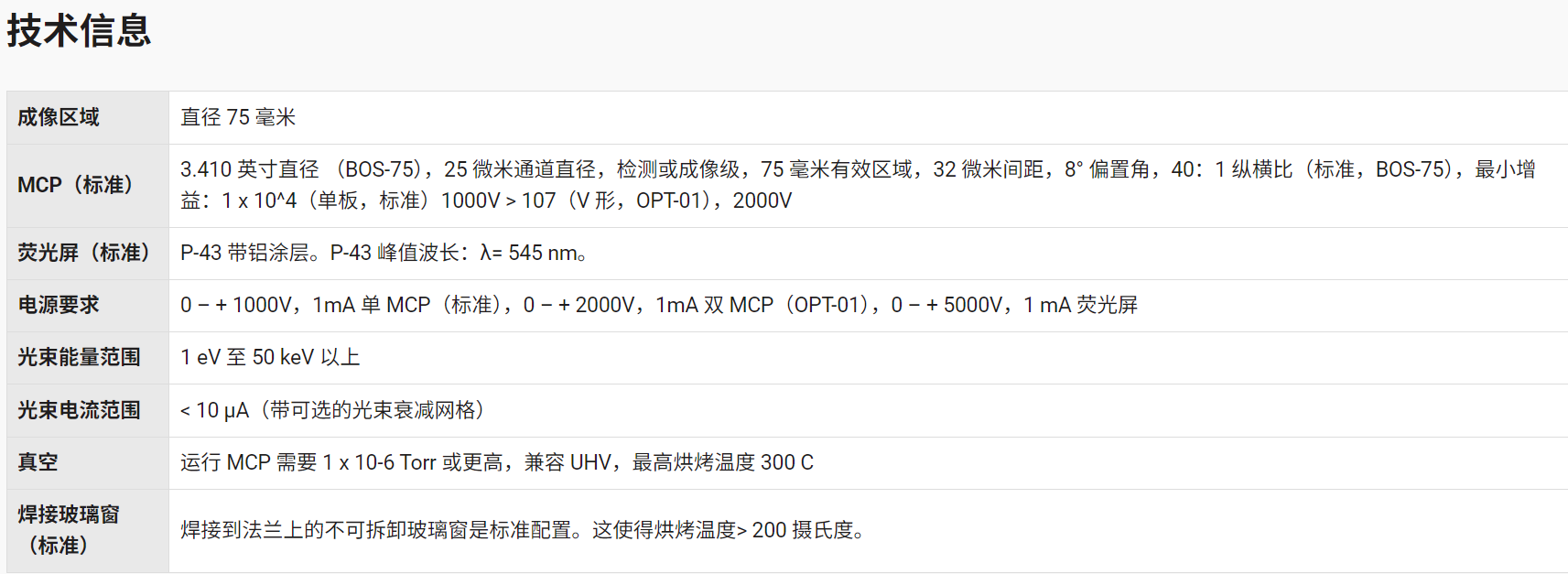

产品概述
在标准形式中，BOS-75 型光束观察系统具有直径 75 毫米的有效区域 MCP 和 P-43 荧光粉筛组件，连接到带玻璃视口的 8.00 英寸（203 毫米）平整法兰。荧光粉屏和 MCP 的电气连接采用 MHV 馈通件。
这些产品选项卡中详细讨论了可选配置，包括双 MCP 板（V 形）、SHV 馈通件和 CCD 相机系统。
可选设备
双 MCP 系统、MCP 涂层和 MCP 类型：
- BOS-75 型，带 BOS-75-OPT-01 双 MCP 选项
- 带有可选涂层的 MCP，用于增强紫外线和 X 射线（KBr、CsI、Cu、CuI、MgO、Au、MgF2）的成像
- 具有高增益和分辨率的 MCP
- 具有匹配特性阻抗的MCP
荧光屏
- P-43 是标准配置，但也有其他荧光粉可供选择，包括 P1、P11、P15、P20、P22、P24、P31、P45、P46、P47、P48 和 P53。有关更多信息，请参阅我们的荧光屏页面。筛网有标准的铝涂层，但也提供氧化铟锡 （ITO） 底漆。
- 独立 MCP/荧光粉组件 （IDA）（可选）
- BOS-75 使用的 MCP/荧光粉筛组件可单独购买。
相干光纤窗口（可选）
在真空窗口中使用光纤面板相当于零厚度窗口。荧光粉涂覆在光纤窗口的真空侧面上。在荧光粉表面产生的图像通过窗口的光纤传输到窗口的前表面（空气侧），以便通过肉眼或可安装的摄像系统轻松查看图像。这种设计允许将荧光屏移除并重新涂覆或更换为不同种类的荧光粉，而无需移除 MCP 组件。
加长平台支架（可选）
MCP/荧光粉筛组件可以安装在距离真空密封表面或 BOS 窗口特定距离的扩展平台上。此距离由客户指定。
图像处理系统（可选）
- IPS-1 型（图像采集卡（PCI 总线）、电缆、软件）
电源（可选）
- MCPPS-1 型（MCP 电源，单 MCP，0-1kV）
- MCPPS-2 型（MCP 电源，双 MCP，0-2kV）
- PHSPS-1型（荧光屏电源，0-5kV）
杂项选项
- SHV、SHV-B、BNC 馈通件、电子抑制栅极
- 波束衰减网格（90%、99%、99.9%）
- 在确定所需的衰减网格数量时，请使用以下标准：
- 离子束大于 3.2 nA/mm2,90% 束衰减（1 个网格）
- 离子束大于 31.8 nA/mm2,99% 的离子束衰减（2 个网格）
- 离子束大于 318.nA/mm2，光束衰减 99.9%（3 个网格）
BOS 相机选项和规格
*所有摄像机系统均包括镜头、BOS 安装硬件、视频线和 12 英寸高分辨率单色显示器*
| BOS 模型选项 | BOS-选件-02/2622 | BOS-选件-02/2722 | BOS-选件-02/3710 |
|---|---|---|---|
| 照相机 | 科胡 2622 | COHU 2722（双增益） | CIDTEC 3710D |
| 光学格式 | 1/2“ 对角线 | 1/2“ 对角线 | 2/3“ 对角线 |
| 分辨率 | 768 高 x 494V RS-170 752 x 582 CCIR | 755 高 x 488V RS-170 752 x 582 CCIR | 755 高 x 484V RS-170 752 x 582 CCIR |
| 元件间距 （μm） | 8.4 x 9.8 | 8.4 x 9.8 | 12.0 x 13.7 |
| 面积（毫米） | 6.4 x 4.8 | 6.4 x 4.8 | 9.05 x 6.83 |
| 扫描格式 （请注明） | EIA RS-170 CCIR | EIA RS-170 CCIR | RS-179,2：1 隔行扫描 CCIR |
| 电子快门 | 1/60 – 1/10,000 秒 | 1/60 – 1/100,000 秒 | – |
| 同步。系统 | 国际/分机 | 国际/分机 | 国际/分机 |
| 信噪比 （db） | >55 | 58 | 50 |
| 灵敏度（面板照明） | 全输出：.65 勒克斯 | 全输出：0.0012 勒克斯 | 全输出：0.5fc |
| 输入功率（瓦特） | 3.6 | 最多 6 个 | 最大 8.5 |
| 输入电压（伏特） | +12 伏直流 | +24 VDC 或 115 VAC | +15 VDC 标称值 |
