Beam Imaging Solutions BOS（光束观测系统）BOS-25

带有荧光屏式成像组件的组合微通道板（MCP）可单独提供，或集成到带视口的标准尺寸真空法兰中，以便快速轻松地分析电子、离子和中性束以及 X 射线和紫外线的轮廓分析。

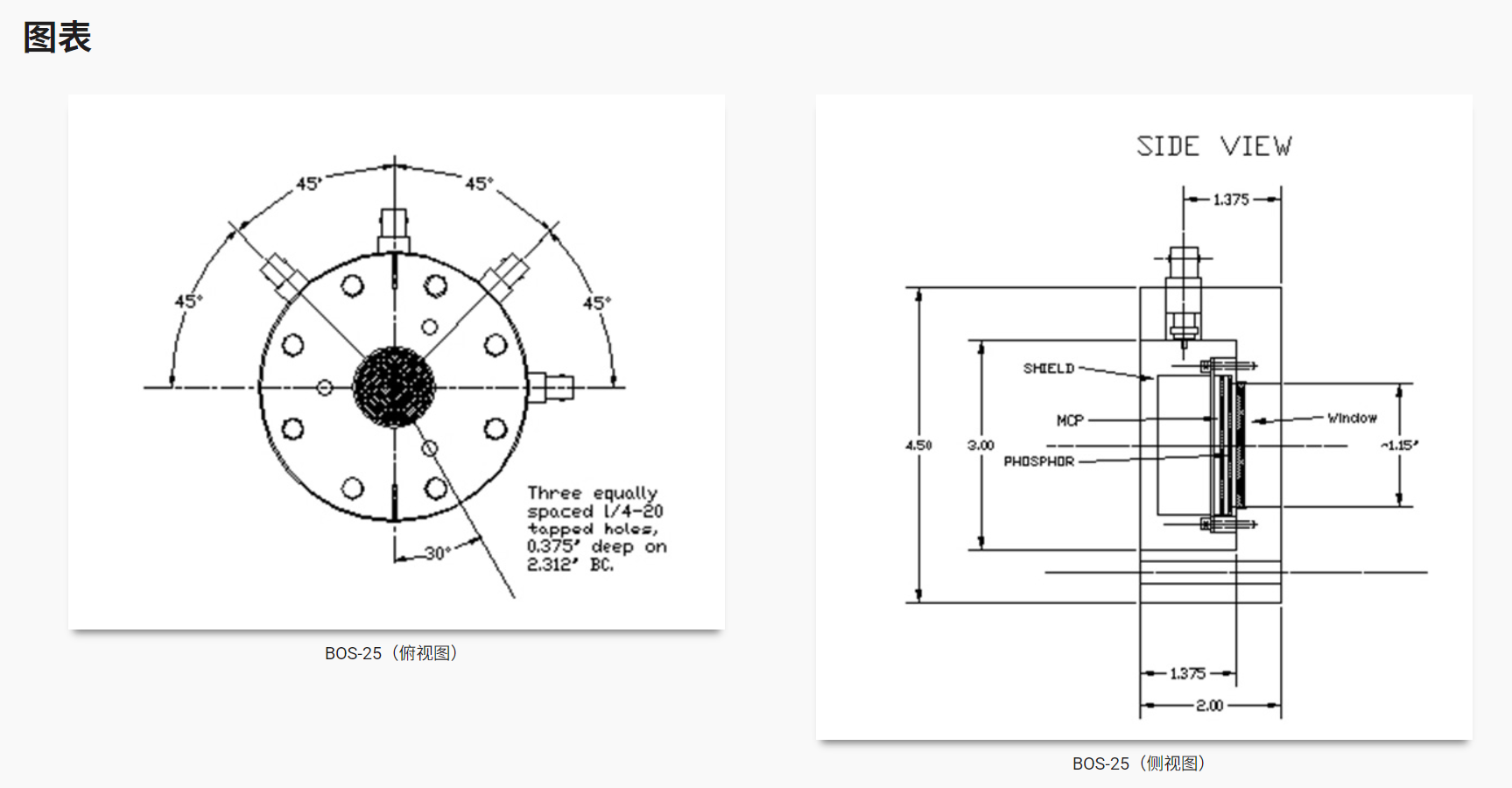

在标准形式中，BOS-25 型光束观察系统具有直径 25 毫米的有效区域 MCP 和 P-43 荧光粉屏组件，安装在带玻璃视口的 4.50 英寸（114 毫米）平整法兰内。与磷光筛和 MCP 的电气连接采用 MHV 馈通件。

下面将详细讨论可选配置，包括 6 英寸（152 毫米）法兰安装 （BOS-25-6）、双 MCP 板（人字形）、SHV 馈通件、光纤窗口和 CCD 相机系统。

下面将详细讨论可选配置，包括 6 英寸（152 毫米）法兰安装 （BOS-25-6）、双 MCP 板（人字形）、SHV 馈通件、光纤窗口和 CCD 相机系统。

产品概述

在标准形式中，BOS-25 型光束观察系统具有直径 25 毫米的有效区域 MCP 和 P-43 荧光粉屏组件，安装在带玻璃视口的 4.50 英寸（114 毫米）平整法兰内。与磷光筛和 MCP 的电气连接采用 MHV 馈通件。

下面将详细讨论可选配置，包括 6 英寸（152 毫米）法兰安装 （BOS-25-6）、双 MCP 板（人字形）、SHV 馈通件、光纤窗口和 CCD 相机系统。

可选设备

6“ 法兰安装 （BOS-25-6）

BOS-25 型提供 6 英寸（152 毫米）法兰安装座。馈通件可在法兰边缘或法兰表面外使用（参见上面的焊接玻璃窗版本）。焊接玻璃窗是标准配置，可选配可拆卸光纤窗版本 （BOS-25-6/FO） 和 3-3/8“ 平板窗 （BOS-25-6/3.38） 版本。

双 MCP 系统、MCP 涂层和 MCP 类型：

• BOS-25 型，带 BOS-25-OPT-01 双 MCP 选项
• 带有可选涂层的 MCP，用于增强紫外线和 X 射线（KBr、CsI、Cu、CuI、MgO、Au、MgF2）的成像
• 具有高增益和分辨率的 MCP
• 具有匹配特性阻抗的MCP

荧光屏

• P-43 是标准配置，但也有其他荧光粉可供选择，包括 P1、P11、P15、P20、P22、P24、P31、P45、P46、P47、P48 和 P53。有关更多信息，请参阅我们的荧光屏页面。筛网有标准的铝涂层，但也提供氧化铟锡 （ITO） 底漆。
• 独立 MCP/荧光粉组件 （IDA）（可选）
• BOS-40 使用的 MCP/荧光粉筛组件可单独购买。

加长平台支架（可选）

MCP/荧光粉筛组件可以安装在距离真空密封表面或 BOS 窗口特定距离的扩展平台上。此距离由客户指定。带有扩展平台的 BOS-40 系统如下所示。

相干光纤窗口（可选）

在真空窗口中使用光纤面板相当于零厚度窗口。荧光粉涂覆在光纤窗口的真空侧面上。在荧光粉表面产生的图像通过窗口的光纤传输到窗口的前表面（空气侧），以便通过肉眼或可安装的摄像系统轻松查看图像。这种设计允许将荧光屏移除并重新涂覆或更换为不同种类的荧光粉，而无需移除 MCP 组件。

图像处理系统（可选）

• IPS-1 型（图像采集卡（PCI 总线）、电缆、软件）

电源（可选）

• MCPPS-1 型（MCP 电源，单 MCP，0-1kV）
• MCPPS-2 型（MCP 电源，双 MCP，0-2kV）
• PHSPS-1型（荧光屏电源，0-5kV）

可拆卸玻璃窗

• BOS-25，直径 50 毫米，厚度 3 毫米，BK7，耐热玻璃，熔融硅胶，蓝宝石

杂项选项

• SHV、SHV-B、BNC 馈通、电子抑制栅极
• 波束衰减网格（90%、99%、99.9%）
• 在确定所需的衰减网格数量时，请使用以下标准：
  • 离子束大于 3.2 nA/mm2,90% 束衰减（1 个网格）
  • 离子束大于 31.8 nA/mm2,99% 的离子束衰减（2 个网格）
  • 离子束大于 318.nA/mm2，光束衰减 99.9%（3 个网格）

BOS 相机选项和规格
