Beam Imaging Solutions 荧光粉屏
产品概述
Beam Imaging Solutions 单独提供我们在所有光束成像系统中使用的荧光粉屏作为标准产品。这些标准筛及其规格可在标准零件表中找到。Beam Imaging Solutions 还可以提供适合您特定需求的定制屏幕

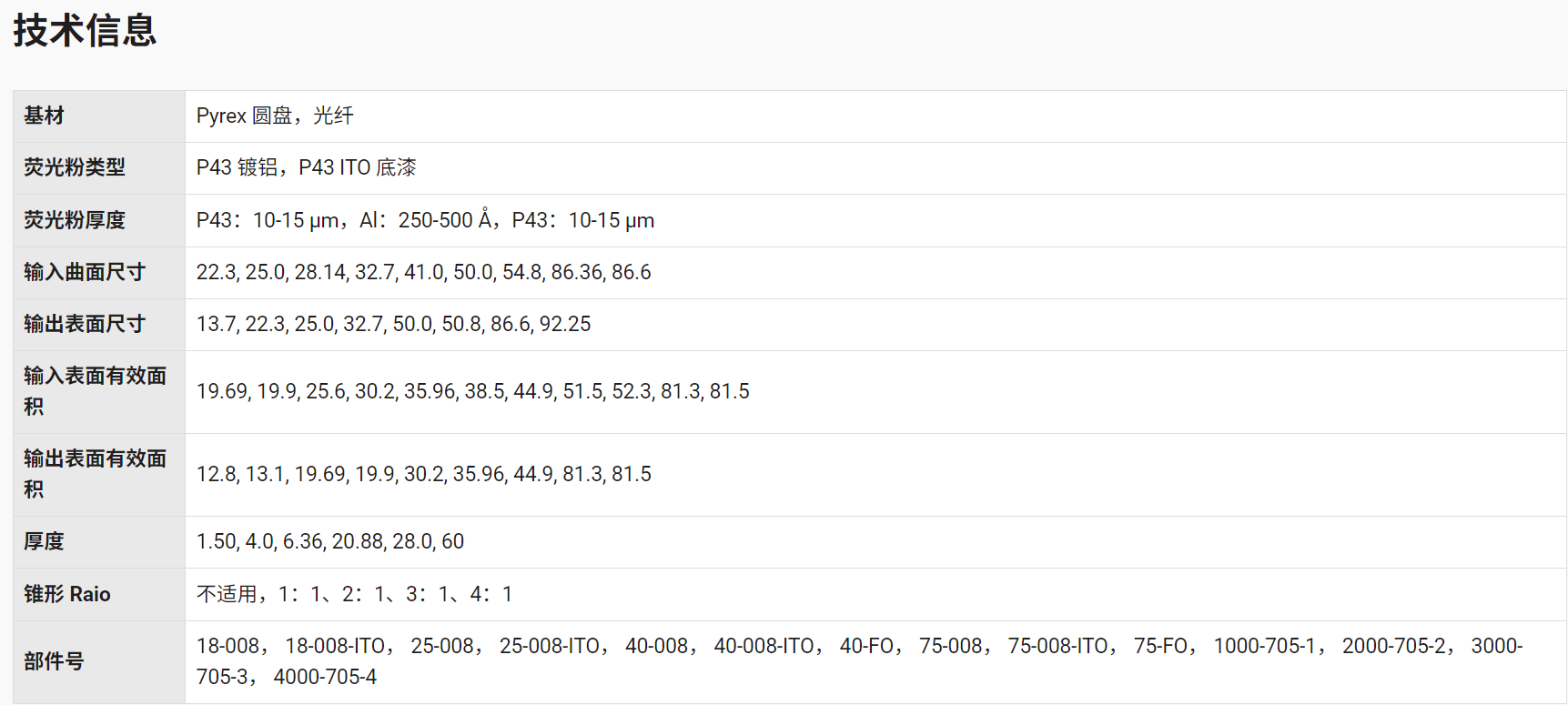

标准零件表
| 部件号 | 基材 | 荧光粉类型 | 荧光粉厚度 | 尺寸 Ø （mm） | 有效面积 Ø （mm） | 厚度（毫米） | 锥形比率 | ||
|---|---|---|---|---|---|---|---|---|---|
| 输入表面 | 输出表面 | 输入表面 | 输出表面 | ||||||
| 18-008 | 耐热玻璃圆盘 | P43 镀铝 | P43：10-15 μm 铝：250-500 Å | 25.0 | 25.0 | 19.9 | 19.9 | 1.50 | 不适用 |
| 18-008-伊藤 | 耐热玻璃圆盘 | P43 ITO 底漆 | P43：10-15 μm | 25.0 | 25.0 | 19.9 | 19.9 | 1.50 | 不适用 |
| 25-008 | 耐热玻璃圆盘 | P43 镀铝 | P43：10-15 μm | 32.7 | 32.7 | 30.2 | 30.2 | 1.50 | 不适用 |
| 25-008-伊藤 | 耐热玻璃圆盘 | P43 ITO 底漆 | P43：10-15 μm | 32.7 | 32.7 | 30.2 | 30.2 | 1.50 | 不适用 |
| 40-008 | 耐热玻璃圆盘 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 50.0 | 50.0 | 44.9 | 44.9 | 1.50 | 不适用 |
| 40-008-伊藤 | 耐热玻璃圆盘 | P43 ITO 底漆 | P43：10-15 μm | 50.0 | 50.0 | 44.9 | 44.9 | 1.50 | 不适用 |
| 40-FO（用于带光纤视口的 BOS-40） | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 41.00 | 50.8 | 35.96 | 35.96 | 20.88 | 1:1 |
| 75-008 | 耐热玻璃圆盘 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 86.6 | 86.6 | 81.5 | 81.5 | 1.50 | 不适用 |
| 75-008-伊藤 | 耐热玻璃圆盘 | P43 ITO 底漆 | P43：10-15 μm，铝：250-500 Å | 86.6 | 86.6 | 51.5 | 81.5 | 1.50 | 不适用 |
| 75-FO（用于带光纤视口的 BOS-75） | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 86.36 | 92.25 | 81.3 | 81.3 | 20.88 | 1:1 |
| 1000-705-1 | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 22.3 | 22.3 | 19.69 | 19.69 | 6.36 | 1:1 |
| 2000-705-2 | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 28.14 | 13.7 | 25.6 | 12.8 | 28.0 | 2:1 |
| 3000-705-3 | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 41.0 | 13.7 | 38.5 | 12.8 | 4.0 | 3:1 |
| 4000-705-4 | 光纤 | P43 镀铝 | P43：10-15 μm，铝：250-500 Å | 54.8 | 13.7 | 52.3 | 13.1 | 60 | 4:1 |
可选荧光粉
| 荧光粉类型* | 化学成分 | 典型峰值波长 | 荧光色 | 色度坐标 （X，Y） | 衰减时间 u=micro，n=纳米，m=毫 | 典型量子产率（光子/eV/电子） | 典型绝对效率（辐射瓦特/瓦激励） | 言论 | |
|---|---|---|---|---|---|---|---|---|---|
| 环 评 | WDTS的 | ||||||||
| 小一 | GJ | Zn2SiO4：锰2+ | 525纳米 | 黄绿色 | 0.218, 0.712 | 1-100毫秒 | – | – | 用于示波器、雷达 |
| 第 11 页 | 是 | ZnS：银 | 460纳米 | 蓝 | 0.139, 0.148 | 34 美元 | 0.038 | 0.10 | 蓝光的良好能量转换（效率） |
| 第 15 页 | GG公司 | 锌：锌 | 504纳米 | 绿 | 0.246, 0.439 | 1-10 美元 | – | – | 用于飞点设备、摄影 |
| 第20页 | 嘉 | （锌、镉）S：银 | 560纳米 | 黄绿色 | 0.426, 0.546 | 60 美元 | 0.063 | 0.14 | 绿光能量转换（效率）好，紫外线辐射好，250nm至300nm |
| P22 R | XX | Y202S：欧3+ | – | 红橙色 | 0.639, 0.353 | 1-100毫秒 | – | – | 用于彩色电视 |
| P22 G | XX | ZnS：铜、铝 | – | 黄绿色 | 0.281, 0.621 | 1-100毫秒 | – | – | 用于彩色电视 |
| P22 B | XX | ZnS：银 | – | 蓝 | 0.147, 0.152 | 1-100毫秒 | – | – | 用于彩色电视 |
| 第 24 页 | 通用 电气 | 锌：锌 | 510纳米 | 绿 | 0.238, 0.417 | 1-10 美元 | – | – | 飞点设备 |
| 第 31 页 | GH的 | ZnS：铜 | 520纳米 | 绿 | 0.296, 0.577 | 10us-1毫秒 | – | – | 用于示波器 |
| 第 43 页 | GY | Gd2O2S：Tb3+ | 545纳米 | 绿 | 0.344, 0.568 | 1毫秒 | 0.05 | – | 用于 250nm < X 射线的出色闪烁体。排放效率：13%。吸收特性：K-edge，50.22 keV 有效原子#59.5。 |
| 第 45 页 | 工 务 局 | Y2O2S：Tb3+ | – | 白 | 0.251, 0.304 | 1-100毫秒 | – | – | 用于显示器 |
| 第 46 页 | 公斤 | Y3AI5O12：CE3+ | 530纳米 | 黄绿色 | 0.294, 0.532 | 300ns | – | – | 飞点设备 |
| 第 47 页 | BH | Y2SiO5：Ce3+ | 400纳米 | 紫蓝色 | 0.173, 0.088 | 55ns | 0.055 | – | 快速衰减摄影 |
| 第 48 页 | KH | Y3AI5O12：Ce3+ （70%） Y2SiO5：Ce3+ （30%） | – | 黄绿色 | 0.392, 0.507 | – | – | – | 飞点设备 |
| 第 53 页 | KJ | Y3AI5O12：Tb3+ | 544纳米 | 黄绿色 | 0.392, 0.507 | 1-100毫秒 | – | – | 平视显示器 |
* EIA- 美国电子工业协会。这些符号自 1945 年以来一直在使用。
WTDS- 全球荧光粉型号声明系统。成立于1982年。
