Beam Imaging Solutions高分辨率光束成像系统
高分辨率光束成像是通过光束成像解决方案 HRBIS 系统实现的。HRBIS可用于测量离子束、电子束和中性束的二维或三维强度分布。HRBIS还可用于对针孔成像和光谱学等应用的X射线进行成像。
产品概述
高分辨率光束成像是通过光束成像解决方案 HRBIS 系统实现的。HRBIS可用于测量离子束、电子束和中性束的二维或三维强度分布。HRBIS还可用于对针孔成像和光谱学等应用的X射线进行成像。
使用微通道板 （MCP） 和荧光粉屏幕组合创建图像。荧光粉均匀地沉积在相干光纤（FO）基板上，以便图像可以光学传输到真空系统的外部进行分析。图像使用一系列 FO 导管相干地传输到真空视口，在真空视口中，图像可以用肉眼查看或使用 CID 或 CCD 相机系统进行记录和处理。HRBIS系统有多种不同的配置，以最适合客户的特定应用和预算。

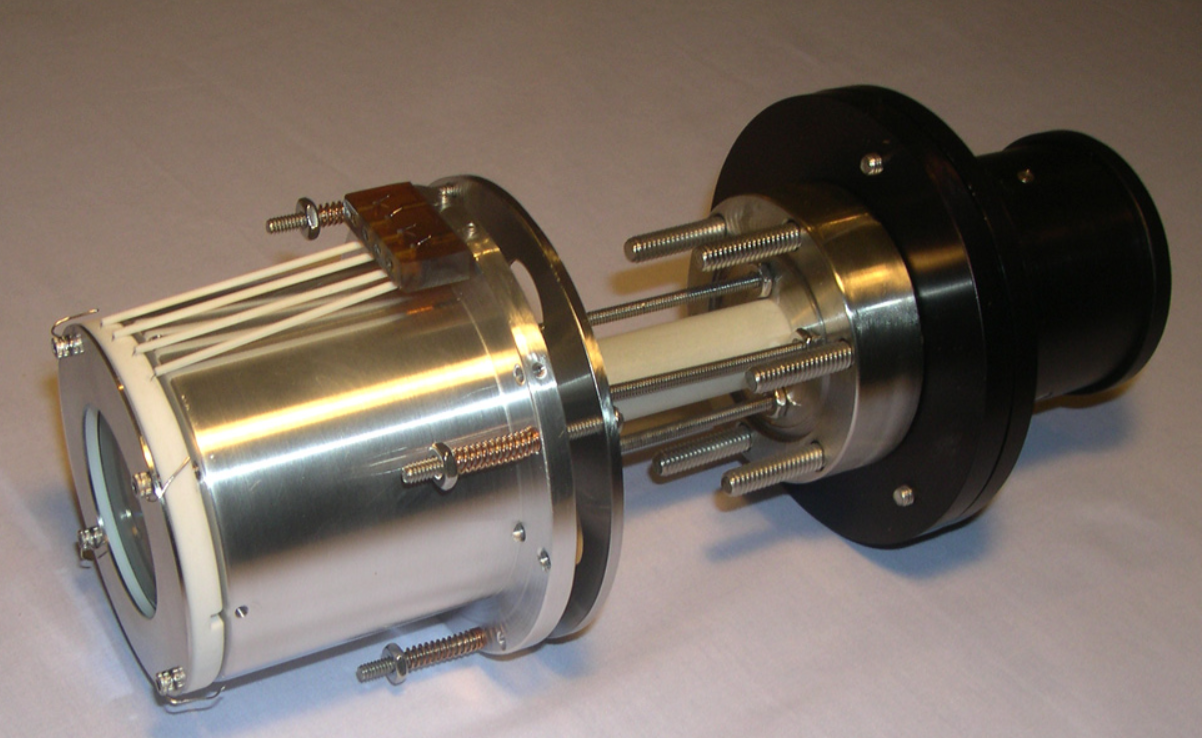

HRBIS-11000型高分辨率光束成像系统如下所示。右图显示了 HRBIS 标配的相机适配器环。该环具有用于连接相机安装系统的螺纹孔，适用于所有可选的相机系统。
