美国Beam Imaging Solution HRBIS (High Resolution Beam Imaging Systems) 高分辨率光束成像系统,高分辨率光束成像系统

技术信息

系统配置

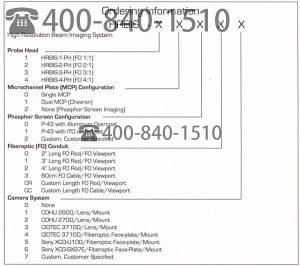

下面显示的探头、光纤导管和摄像系统都是可以互换的。通过指定适当的 HRBIS 型号，可以对系统进行自定义配置，以满足您的特定系统要求（见上表）。

探头相干光纤导管摄像系统
（带 2.75“ Conflat®，光纤视口）（带相机安装系统）

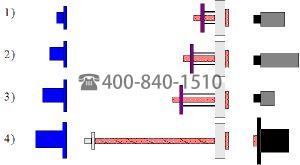

1) HRBIS-1-PH     1) Solid Fiber-Optic   Rod (L=2", D=0.75")  1) COHU 2600, Lens
2) HRBIS-2-PH     2) Solid Fiber-Optic   Rod (L=3", D=0.75")  2) COHU 2700, Lens
3) HRBIS-3-PH     3) Solid Fiber-Optic   Rod (L=4", D=0.75")  3) CIDTEC 3710D, Lens
4) HRBIS-4-PH     4) Flexible   Fiber-optic bundle, (60 cm)   4) CIDTEC 3710D, FO FP
                  CR Custom Rod Length                        5) Sony XCD-U100, FO FP
                  CC Custom Cable Length                      6) Sony XCG-SX97E,FO FP
                                                              7) Custom,Customer Spec.

HRBIS 系统由三个基本组件组成：

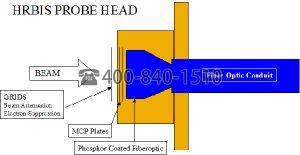

1） 装有 MCP 和荧光屏的 HRBIS 探头;
2） 光纤导管，将图像从探头光学传输到光纤真空馈通;
3） 用于图像数字读数的摄像系统。下面将详细介绍这些组件。

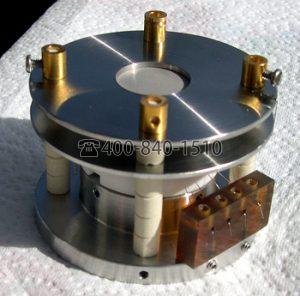

探头

探头规格

探头 – 可选配置

• 探头提供单 MCP（标准）或双 MCP（V 形）配置，以提高增益。MCP 是成像级的，可在 MCP 输入面上提供可选涂层。涂层包括 CsI、CuI、MgF2、MgO、KBr、Cu 和 Au。
• 荧光屏标配 P-43 荧光粉和导电铝涂层。可根据特殊要求提供其他荧光粉，以及涂层下的铟锡氧化物 （ITO）。当需要较低的电子加速电压时，通常使用 ITO 筛网，但量子产率可能低于镀铝筛网。
• 探针头还能够使用直径为 1/8 英寸（3 毫米）的陶瓷安装杆安装各种孔径、狭缝、透镜、针孔、滤光片和网格。Beam Imaging Solutions 提供少量网格，可安装在探头前方，用于电子抑制、光束衰减和光束加速等应用。HRBIS 系统提供 2 3/4“ （DN35） 平面®法兰上的 4 端子高压馈通件，用于荧光屏和 MCP 电压应用。

光纤导管

• 图像通过两种类型的 FO 导管之一从探头光学传输到 2 3/4“ （DN35） 扁平® FO 真空视口。然后可以使用 CCD/CID 相机将图像记录在真空室的外部（请参阅下面的 CCD 和 CID 相机选项）。
• 导管由一根 60 厘米长、10 毫米 x 8 毫米的矩形 FO 电缆（远程系统）或直径 19 毫米的实心 FO 杆（标准系统）组成，有多种长度可供选择。两种导管类型都一端连接到 HRBIS 探头，另一端连接到 FO 视口。带有柔性 FO 电缆的远程系统特别适用于在真空室内深处对粒子束进行成像，因为粒子束无法带到真空端口进行成像。
• 60 厘米的长度是标准长度，但也可根据要求提供其他长度。当光束可以靠近真空端口进行成像时，通常使用带有实心 FO 棒的标准系统。
• FO 棒有多种长度可供选择，以便在适应客户的特定应用时提供更大的灵活性。

CCD 和 CID 相机选项

可选的 CCD 和 CID 相机读出系统可用于所有 HRBIS 系统。所有相机均配有镜头、视频监视器和安装系统，用于对 FO 视窗进行成像。CIDTEC 3710D 还提供直接连接到相机传感器的光纤面板 （FOFP）。然后将相机传感器安装在一个特殊的外壳中，以便它们可以直接与 FO 视口配合。这种直接 FO 耦合方法可确保尽可能高的分辨率和增益。摄像机可以连接到视频监视器以实时观察图像，也可以连接到视频图像采集卡，以便以后存储和分析图像。Beam Imaging Solutions 提供可选的图像处理系统 （IPS），其中包括视频监视器、图像采集卡、电缆和软件。Beam Imaging Solutions 现在提供带光纤面板的 Sony XCD-U100 （IEEE1394.b） 和 Sony XCG-SX97E （GIGE） 相机。

尺寸

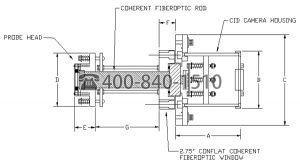

HRBIS 标准系统（光纤棒状导管）

尺寸（使用可选的 CIDTEC 3710D 相机显示）

* 型号 X 描述符决定了 MCP 和荧光粉滤网选项

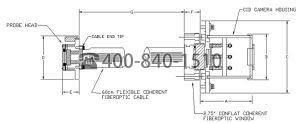

HRBIS 远程系统（柔性光纤电缆）

尺寸

* 型号 X 描述符决定了 MCP 和荧光粉滤网选项
