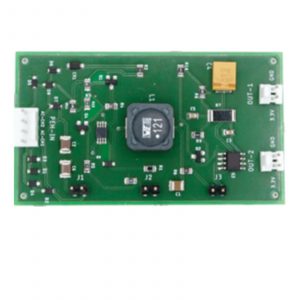

CL-54 PEH电路，双PEH输入，3.3V直流输出

CL-54 PEH电路 CL-54 PEH电路旨在帮助测试和开发各种压电采集应用程序，这些应用程序用于µ处理器、传感器和/或物联网系统的自主操作。由于它的各种特点，它也非常适合一般的教育目的和实验。 CL-54 PEH电路具有两个PEH A/C输入，通道1和通道2，允许采集两个独立的单形态PEH（双形态或三形态PEH）的能量。CL-54 PEH电路专门设计用于与基于P2型MacroFiberComposite的压电能量采集器系统配合使用™. 该设备还将与大多数其他类型和品牌的d31模式压电能量采集器配合使用。

CL-54 PEH电路技术参数：

最大输入电压	± 95V AC
最大输出电流	50mA output Out-1 800mA output Out-2
最大可用输入电流	57mA
PEH输入	两个独立的PEH A/C输入，允许两个单变形PEH，或一个双变形或一个三变形PEH
输出电压	3.3V DC ±0.1%线性调整率
典型输出功率	0 - 148mW on output Out-1, 0 - 2.7W on output Out-2, 取决于可用的、收获的输入能量
典型效率	1%至92%取决于输出电流和跳线位置J2
Min. input energy for output to activate	> 0.3mJ Out-1, > 6.5mJ Out-2
最小可用电流	> 0.28mJ Out-1, > 2.2mJOut-2
最小输入电流	> 900nA
输入电压箝位	43V (DC side of the bridge rectifier)
尺寸 W x L x H	40mm x 70mm x 14mm
重量	PCB weight approx. 25 gr
