美国Laurel Electronics,电子柜台,脉冲输入累加器,双通道脉冲输入累加器

美国Laurel Electronics,电子柜台,脉冲输入累加器,双通道脉冲输入累加器两个独立、可扩展的脉冲输入通道 A 和 B。以高达 1 MHz 的速率向上或向下计数至预设值。从相同的脉冲信号中获取缩放的速率和总计。可扩展，可直接以工程单位为单位读数，例如基于涡轮流量计计数的加仑或立方英尺。一个通道可以显示总数，而其他通道可以显示速率。

特征

通道 A 和 B 的两个独立可扩展的总数
来自 NPN 或 PNP 接近开关的输入、触点闭合、数字逻辑、低至 12 mV 的磁性拾取器或高达 250 Vac 的交流输入
使用正刻度因子从零向上计数到预设值
使用负比例因子从预设值向下计数到零
存储在非易失性存储器中的总计
通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
传感器激励输出（隔离）
多种选项： - 2 或 4 个继电器，机械或固态（隔离） - 1 或 2 个模拟输出（隔离） - 通信：以太网、WiFi、USB、RS232、RS485（隔离）
扩展计数器版本，Chl A 总计和 Chl B 同时发生，对 Ch A 进行上/下计数，使用 Ch B 控制计数方向，使用 Ch B 对 Ch A 进行计数，算术函数 A+B、A-B、AxB、A/B、A/B-1（绘制）

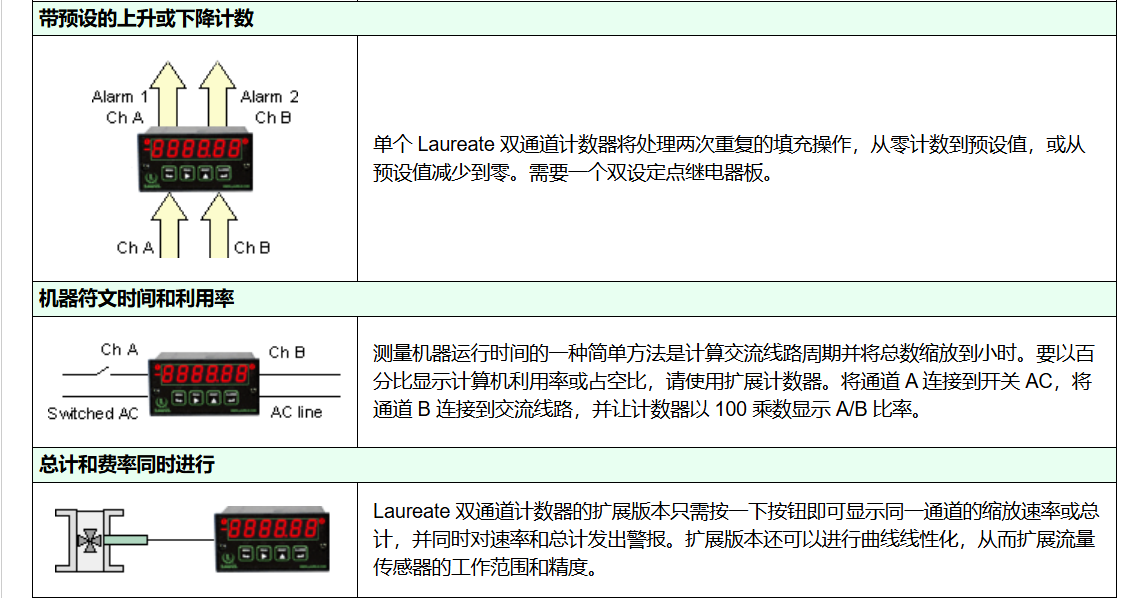

Laureate 双通道上升或下降累加器是 Laureate 计数器的基本操作模式，带有 FR 双通道信号调节器板。每个通道（A 或 B）都可以独立设置和缩放，以从零（或其他值）计数到预设限制，或从预设值倒计时到零（或其他限制）。倒计时操作是通过输入负比例因子来设置的。

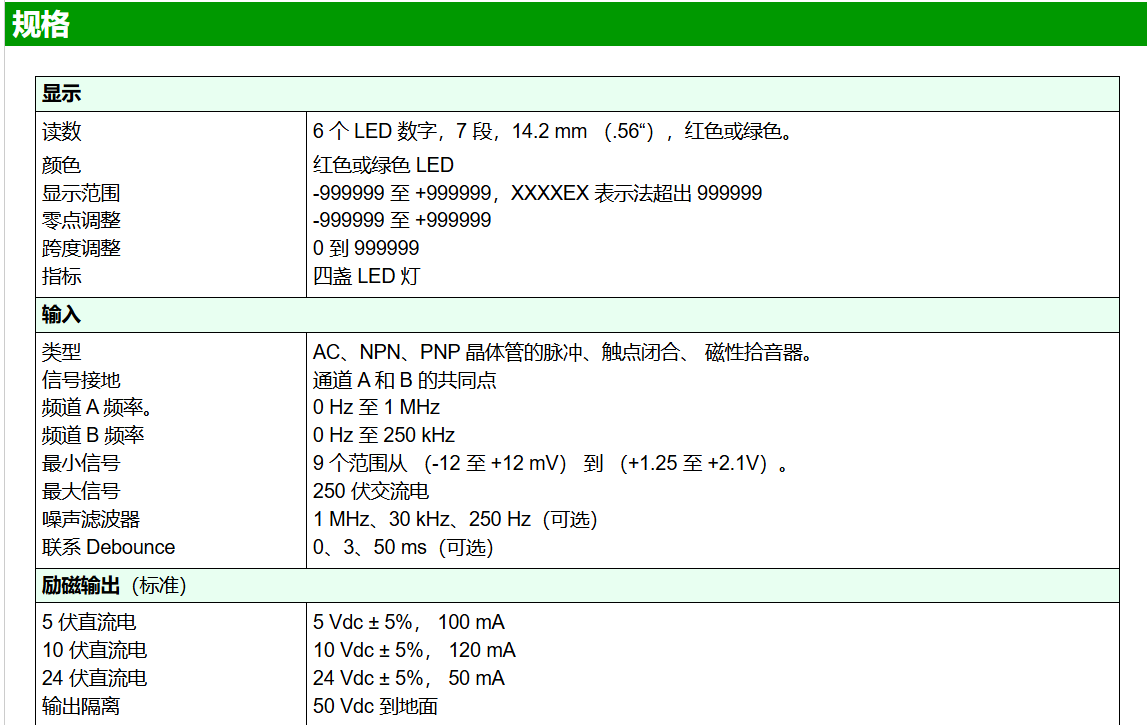

六位计数器显示器能够显示从 -999,999 到 999,999 的任何值，并带有可编程小数点。缩放允许以工程单位直接读数，例如基于涡轮流量计计数的加仑或立方英尺，或基于六包计数的罐头计数。显示的通道（A 或 B）通过前面板按钮进行选择。总数存储在非易失性存储器中，以便在没有电源的情况下保留。 Laureate 累加器的最低推荐补充选项是双设定点控制器输出板，该输出板可用于 8A 继电器或 AC/DC 固态继电器。 可选的扩展计数器版本提供超出标准计数器的功能：

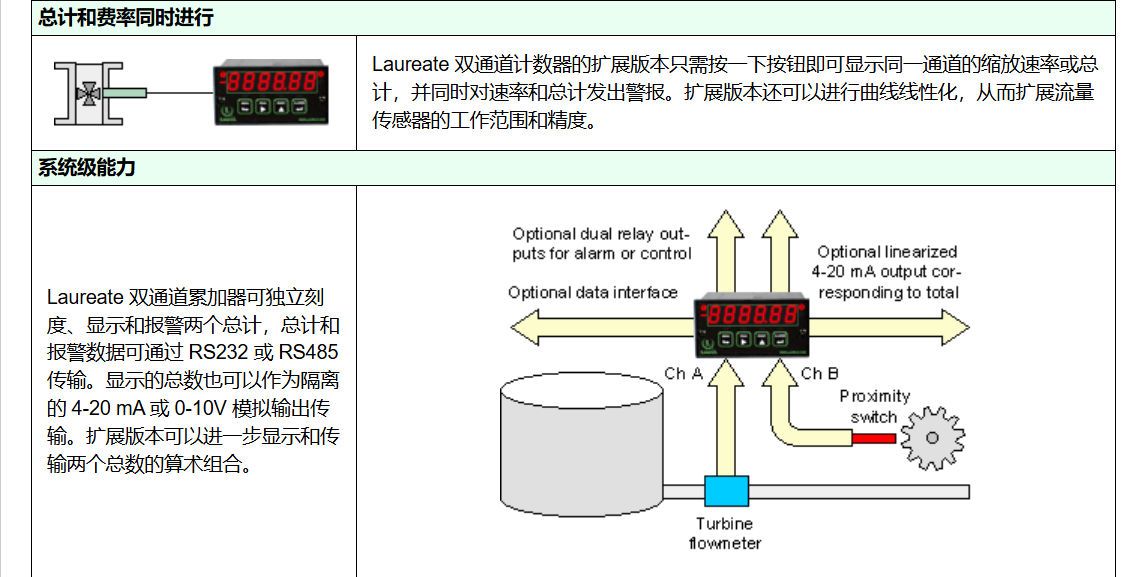

率和总计同时进行。通道 A 可以显示总计，而通道 B 可以显示速率。通过前面板按钮选择 A 或 B 进行显示。此模式非常适合流量应用。

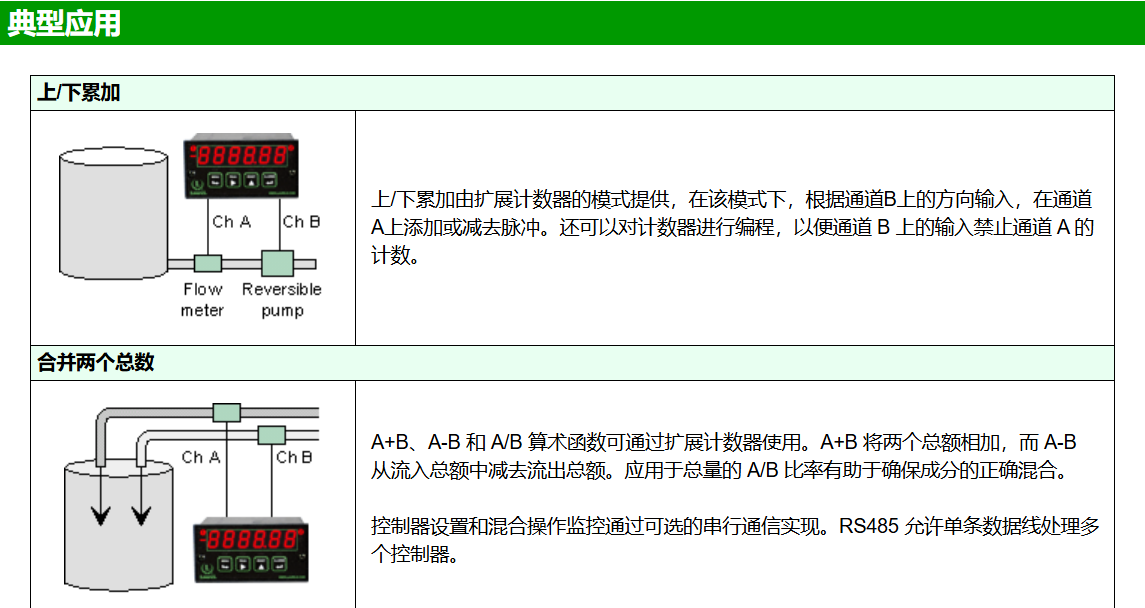

上升/下降计数。通道 A 可以用作上升/下降计数器，其中通过向通道 B 应用信号来动态改变计数方向。例如，通道 A 可以对涡轮流量计的脉冲进行计数和缩放，而通道 B 可以输入流动方向。这允许在可逆流动的情况下跟踪总体积。
与外部抑制累加。通过向通道 B 应用信号，可以暂时禁止通道 A 的累加。例如，60 Hz 交流脉冲可以通过通道 A 进行计数，并进行缩放以显示经过的小时数。当过程运行时，可以将信号应用于通道 B，以启动或停止脉冲计数。
自定义曲线线性化。可以实现非常精确的自定义曲线线性化，例如对涡轮流量计的低端进行线性化。对于设置，用户可以将多达 180 个数据点输入到电子表格或文本文件中。然后，计算机计算样条拟合段，这些段通过 RS232 下载到仪表中。然后，线性化速率可以通过扩展计数器进行累加。
算术函数。扩展计数器提供算术函数，即 A+B、A-B、Axb、a/b 和 A/B-1。这些解决了许多应用。例如，A+B 允许将两个输入流量相加以获得总体积，而 A-B 允许从流入量中减去流出量以获得净体积。A/B 允许按指定比例混合成分。通过监控和报警 A/B 体积比，可以将成分 B 添加到 A 中，直到达到适当的比例。

FR 双通道信号调节器接受来自接近开关的输入，包括 PNP 或 NPN 输出、TTL 或 CMOS 逻辑、磁性拾取器、触点闭合、低至 12 mV 的涡轮流量计的低电平输出以及高达 250 Vac 的高电平交流线路输入。跳线选择为不同的传感器类型和噪声条件提供最佳操作。内置隔离式 5、10 或 24 Vdc 激励电源可为接近开关和其他传感器供电，无需外部电源。

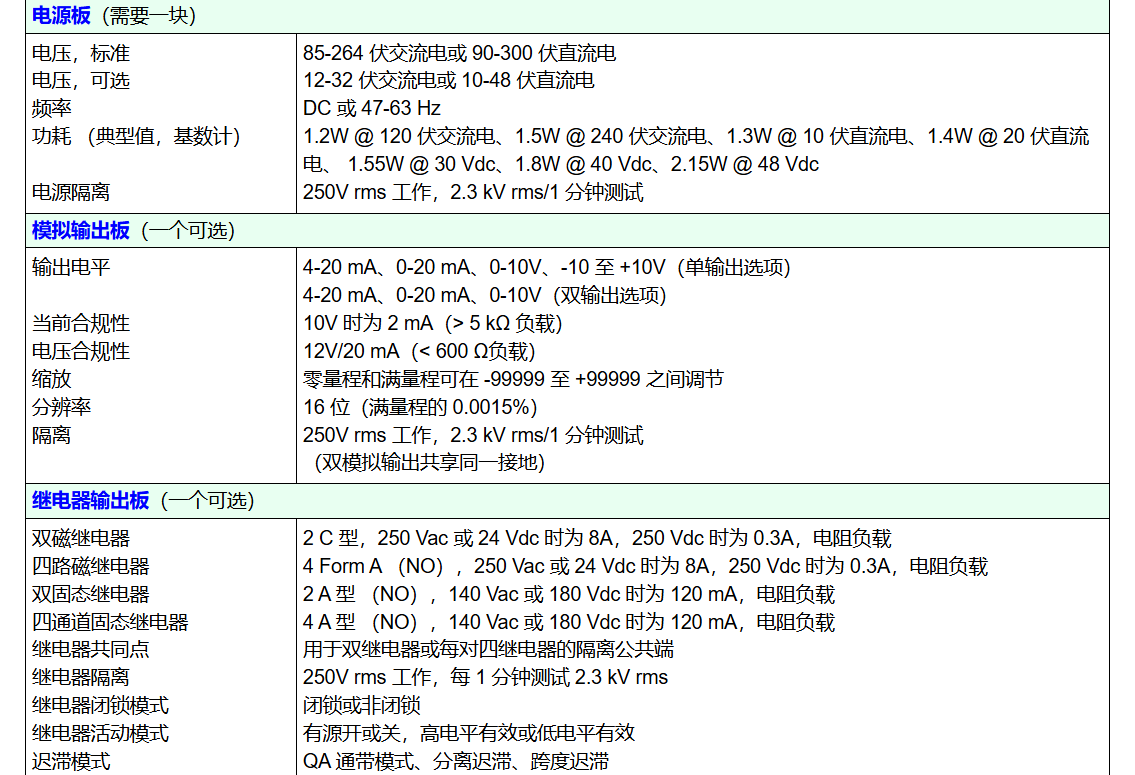

专为系统使用而设计。可选插件用于通信和控制的板卡包括以太网、WiFi 和串行通信板、双或四中继板以及隔离式模拟输出板。获奖者可以由 85-264 Vac 或可选的 12-32 Vac 供电或 10-48 伏直流电。显示屏有红色或绿色可供选择发光二极管。1/8 DIN 外壳符合 NEMA 4X （IP65）规范面板安装时从正面开始。任何设置功能和前面板按键可以锁定，以简化使用和安全性。内置隔离式 5、10 或 24 Vdc 激励电源可为传感器供电并消除需要外接电源。所有电源和信号通过UL / VDE / CSA等级的螺丝夹进行连接插头。
