美国ETS 840系列电阻/电阻率探头

美国ETS 840系列电阻/电阻率探头

840系列电阻/电阻率探头使用户能够使用弹簧加载电极测量平坦、不平坦或弯曲物体的表面电阻。840系列电阻/电阻率探头都采用镀金、弹簧加载的扁平尖针作为接触电极。每个引脚需要5盎司(688克。)的总压缩力。电极安装在插座上，便于用户更换。源极/感测电极由特氟隆内核分隔，以实现高绝缘电阻，压缩时，可伸出内核0.5英寸(13毫米)。 除了823型以外，所有探头都有标准的BNC输出插孔，可以使用适当的电缆(独立探头测试头的标准3英尺BNC分离香蕉插头电缆)直接连接到任何2线电阻表。848型手柄组件有一个固定的3英尺(92厘米)3线聚四氟乙烯屏蔽电缆，带有标准香蕉插头端子，用于电源、感应和接地。它适用于841、842和844型探头，为用户提供了方便，并降低了使用单一电缆组件的成本。

特点:

• 使用弹簧加载电极测量平坦、不平坦或弯曲物体的表面电阻
• 镀金、弹簧加载、扁平尖针接触电极
• 标准BNC输出插孔与848型手柄组件兼容

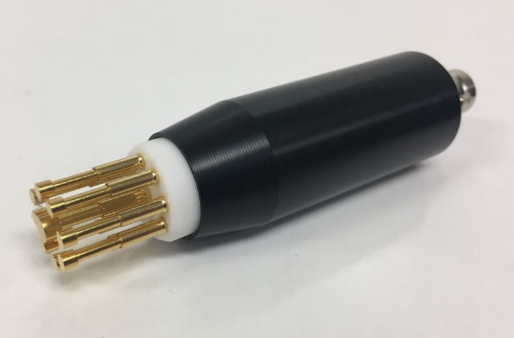

844型电阻2点探针-那个844型探头是一种2点(两针)电阻探针，符合ANSI/ESDA STM11.13测试小样品或大样品上小区域电阻的要求。844型采用镀金弹簧销，带有导电橡胶电极在接触点。该探头由两个直径为0.125英寸、中心间距为6.4毫米(0.25英寸)的电极组成。推荐的最小测量尺寸为19毫米(0.75英寸)x 5毫米(0.188英寸)的表面和11毫米(0.438英寸)深的空腔。型号844设计用于ETS型号848通用手柄组件。 841型电阻探针:8针，0.5英寸测量值-那个841型探头利用八个弹簧加载的针式镀金电极来测量几乎任何表面的电阻或电阻率，包括测量小至0.5英寸(13毫米)直径的样品、不平坦的样品或大样品上的小区域。 842型电阻探针:22针；1.25英寸尺寸-那个842型探头利用22个弹簧加载的针式镀金电极来测量几乎任何表面的电阻或电阻率，包括测量小至1.25英寸(32毫米)直径的样品、非平坦样品或大样品上的小区域。
