美国CADDOCK 高性能电阻器 USG&USF匹配电阻器
Caddock Electronics,Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。
Caddock产品系列包括250多种型号,包括高压电阻,电流检测电阻,贴片电阻,高频电阻,射频电阻,负载电阻,脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。USG&USF匹配电阻器
USG/USF 匹配电阻器 ,USG 电阻器与USF 电阻器匹配以形成分压器,以非常低的比率电压系数实现高电压能力 USG&USF匹配电阻器组 典型分压器额定值:5KV,10KV,15KV,20KV 分压器高端电阻与分压器低端电阻匹配 绝对温漂: 20ppm/℃,10 ppm/°C,-40°C 至 +85°C,以 +25°C 为基准; 温漂率:10 ppm/°C,5ppm/°C,-40°C 至 +85°C,以 +25°C 为基准; 相对精度:0.1% ,0.2%;USG型超稳定精密高压电阻器

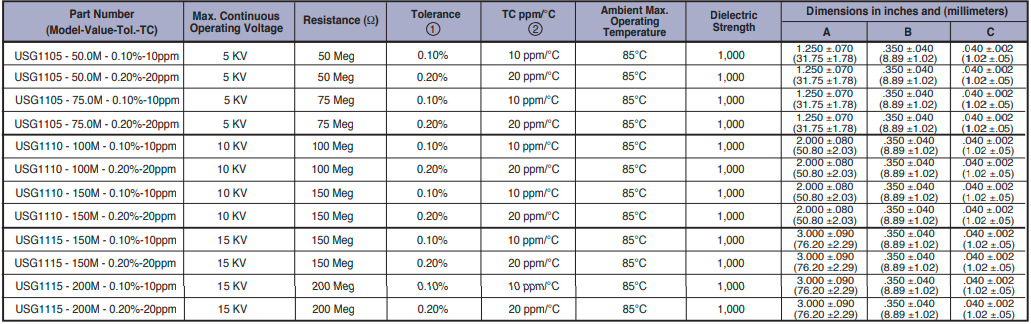

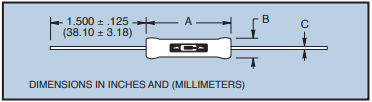

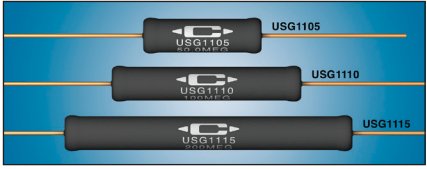

USG型超稳定精密高压电阻器的性能特点是: •温度系数和公差:10 ppm/°C±0.1%或20 ppm/°C±0.2% •典型负载寿命稳定性为0.025%每1000小时在+85°C, 0.05%每1000小时最大值。 •三种机身尺寸提供5KV, 10KV和15KV的连续额定电压。 •在每个车身尺寸中提供的特定电阻已被选择为最佳性能的可生产性。 •超低温度系数最大限度地减少自热(预热)漂移后的应用高压或导致在应用高压的变化。 •自定义低TC高压串:50KV, 100KV等。规格:(1,2参考上述零件编号表中的列)
1,公差: ±0.10% or ±0.20% measured at room temperature (23°C ±2°C) at 100 Vdc. 2,温度系数: 10 ppm/°C or 20 ppm/°C, referenced to 25°C. ∆R taken at -40°C and +85°C, measured at 50% of rated voltage. 绝缘电阻:10,000 megohms, min. 超电压:1.5 times maximum continuous operating voltage for 5 seconds, ∆R 0.05% max. 热冲击: Mil-Std-202, Method 107, condition A, ∆R 0.05% max. 防潮性: Mil-Std-202, Method 106, ∆R 0.05% max. 负载寿命: 1000 hours at +85°C at rated voltage, ∆R 0.025% typical, ∆R 0.05% max.可焊引线封装:高温硅胶保形。
存储温度:-40℃~ +105℃
