美国VITEC 438A电子板装式振动开关

438A 振动开关，板装式

全功能、开关可选的振动监测器

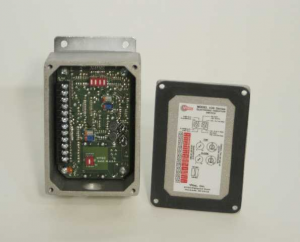

Vitec 438A 电子振动开关是一种经济实惠的方法，可为旋转机械提供准确可靠的振动保护。该设备主要面向 OEM 市场设计，但对最终用户具有同等价值，是一款全功能振动监测器，可直接用螺栓固定在机器上。坚固的铸铝外壳包含加速度计传感元件和使其成为真正的振动监测器所需的硬件。标准功能包括用于本地或远程计量的报警和跳闸关断继电器和信号输出，以及 NEMA 4 铸铝外壳。可选的防爆外壳可以指定用于危险区域。

规格

测量模式	速度
频率范围	3 – 1000赫兹
模拟输出	4 – 20 mA DC，与满量程范围成正比
输入功率	120/220V AC 现场可选或 24V DC（订货时请注明）
设定值	2、现场可调0-100%满量程
继电器输出	120/220V 交流单元：固态三端双向可控硅，最大 10A，最小 50mA 24V 直流单元：固态晶体管，最大 1A
工作温度	-25 至 160F（-32 至 71C）
外壳	NEMA 4 或防爆（I 类，C 和 D 组;II类，E，F和G组（订购时请注明）
环境等级	NEMA 4 – 防风雨
重量	NEMA 4：5 磅（2.3 千克）防爆：7.6 磅（3.4 千克）
安装	NEMA 4：平面，4“ x 8” （10.2 x 20.3cm）防爆：平面，4.5“ x 9.25” （11.4 x 23.5cm）
导管入口	3/4 不扩散核武器条约
可选配件	机柜安装复位开关，P/N 53263-108 NEMA 4X 外壳中的远程仪表，0-1 英寸/秒，部件号 79986-39A 远程仪表，NEMA 4X 外壳，0-3 英寸/秒，部件号 79986-39E

现场可调设置

满量程范围	0 – 1 英寸/秒或 0 – 3 英寸/秒
报警设定点	0 至 100% 满量程范围
跳闸设定值	0 至 100% 满量程范围
中继延时	每个继电器 0 至 20 秒
中继状态	正常断电（在设定点以下打开）或正常通电（在设定点以下关闭）
继电器配置	闭锁或非闭锁
继电器抑制	在启动或机器维护期间禁止继电器操作
交流信号输出	100 mV/g 或 100 mV/in/sec

应用

球磨机、离心机、卷取机、压缩机、输送机、冷却、降压机、风扇、通用旋转机械、发电机、磨床、锤式磨粉机、搅拌机、电机、泵、轧机

用户收益

有助于消除灾难性的设备故障
如果您的设备振动水平增加，438A 会通知您，还可以在发生重大损坏之前关闭设备。
允许您提前计划维修
趋势振动水平使您能够检测振动的变化，从而允许您安排与正常维护计划一致的维修。
与预测性维护计划兼容
438A 与大多数数据采集器、分析仪和在线分析系统兼容。通过分析振动特征，您可以找到高振动的具体原因，例如不平衡、不对中和弯曲的轴以及有故障的皮带、轴承和齿轮。
消除误报
438A 取代了机械振动开关，这些振动开关在机器启动时或外部源发生瞬态振动时可能会发出误报或跳闸。
438A 设计用于现场配置，以适应各种应用。订购 438A 时，您只需指定外壳类型和所需的电源输入。
