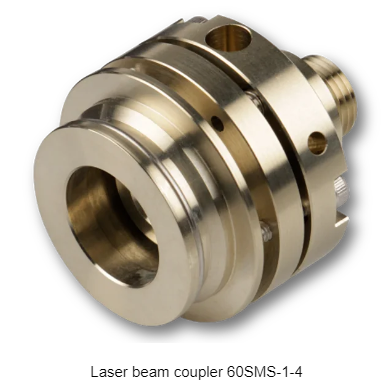

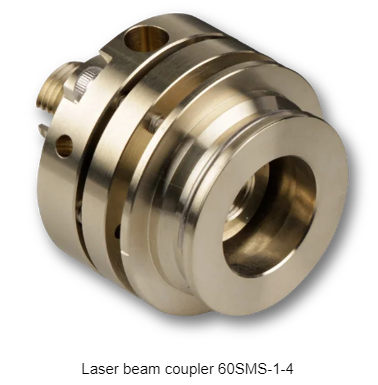

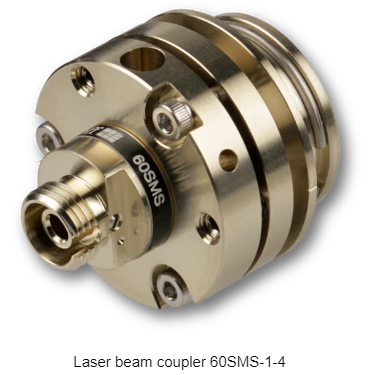

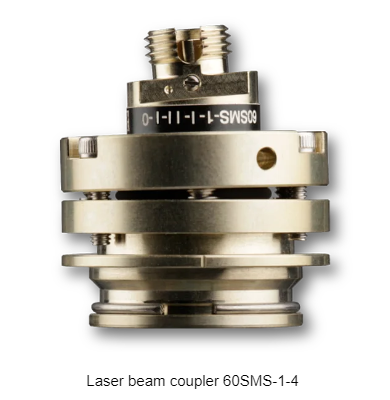

60SMS激光束耦合器，光纤耦合器 Schaefter+Kirchhoff Laser Beam Couplers
长期稳定性高
它的紧凑尺寸以及高分辨率的对齐机制允许直接、直观的耦合过程。其结果是具有高热稳定性、指向稳定性、即对振动和冲击不敏感的光纤耦合器。长期稳定性测试（见右图）表明，在15-35°C的温度范围内，功率稳定性优于3%。
6*自由度
为了实现最佳耦合效率，光纤耦合器需要提供一定的自由度。你需要调整
激光束与透镜/光纤端面之间的角度
透镜的z位置
将光纤的偏振轴调整为激光源的偏振轴
使透镜相对于激光束居中
光纤耦合器提供了所有必要的自由度。它有一个倾斜调节，一个独立的焦点调节，可以旋转360°，并允许使用适配器60A19.5-F进行横向调节*。
TILT调节用于使用3个调节螺钉最大化光纤模式场和聚焦激光点之间的横向重叠。3个锁定螺钉用于微调和锁定位置，以获得最佳的机械稳定性。
独立于TILT调整，光纤端面和耦合光学器件之间的距离通过偏心键进行调整。最终的焦点设置是通过两个径向排列的夹紧螺钉锁定的。由于焦点调节是独立的，因此可以更精确地放置模场直径的z位置。
光纤与激光源的偏振轴的偏振对准是通过旋转激光束耦合器来执行的。对中所需的光纤耦合器和适配器的分离对于实现完全360°的旋转自由度至关重要。耦合器有一个紧密配合的圆柱体，可以放置在相应适配器的一个D.119.5毫米的插座中。
光束可以使用例如适配器60A19.5-F相对于耦合光学器件的孔径居中。
最佳透镜性能
APC型连接器的成角度抛光导致光束以一定角度离开，并且不平行于光纤的光轴。这是通过耦合器的预成角度的机械耦合轴来校正的，该轴补偿光束偏转，并且您可以居中使用透镜。这使得仅仅由通过透镜的非理想光束路径引起的像差最小化。
连接器类型选项
光纤耦合器可配备FC PC（宽键*）、FC APC（宽键**）、ST或LSA型插座（与DIN、AVIO和AVIM型光纤连接器兼容）。SMA-905（F-SMA）型插座可用于0°和5°或8°抛光，例如用于SMA-905高功率连接器。在带有弹簧加载套圈的FC或LSA的情况下，光纤耦合器具有额外的平头螺钉，以增加指向稳定性*即使光纤耦合器有一个宽键插座，它仍然可以与窄键和宽键光纤一起使用.
材料选项
光纤耦合器有镍银（标准）或无磁性钛。在钛的情况下，相对磁导率接近1（µr=1.00005），使其对磁场几乎透明。热膨胀的线性系数接近光学器件的线性系数，从而可以预期在更大的温度范围内的热稳定性。
