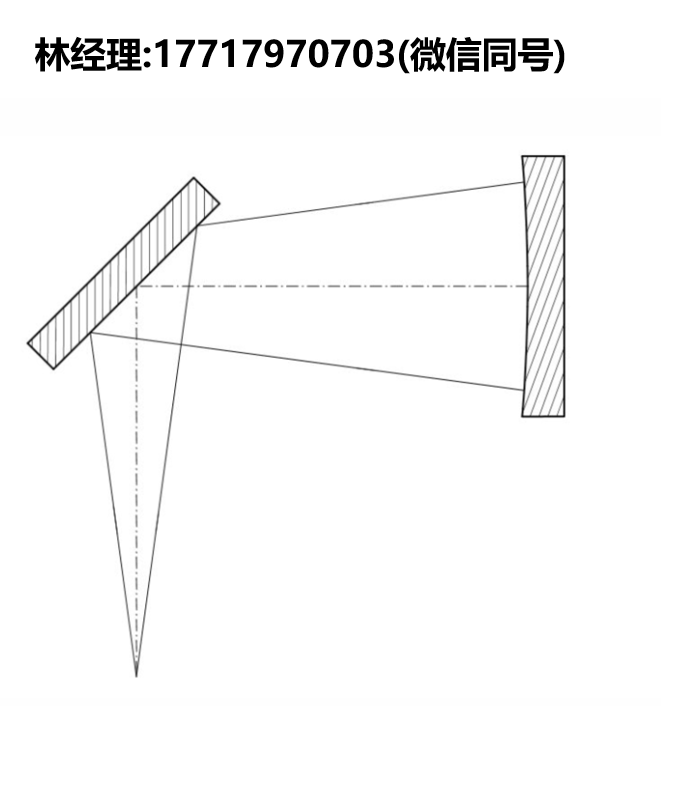

Bernhard Halle Nachfl进口代理,SHD/SHZ/SPS球面凹面镜基片,该产品用于制造凹面反射镜，提供硼硅酸盐玻璃（Duran）和微晶玻璃（Zerodur）两种材质。Duran为经济型版本，提供λ/4和λ/10表面精度；Zerodur具有低热膨胀系数，可实现更高表面精度（λ/10和λ/20）。
凹面镜报价适用于直径/焦距比1:10至1:3的规格，实际焦距取决于现有半径加工工具。基片本身未镀膜，需根据目标波长范围增镀高反射膜。
通用规格
Duran材质
Zerodur材质
镀膜及定制服务
光学参数
| 参数 | Duran | Zerodur |
|---|---|---|
| 表面精度 | <λ/4 或 <λ/10 | <λ/10 或 <λ/20 |
| 热膨胀系数 | 3×10⁻⁶/K | <0.15×10⁻⁶/K |
| 背面及边缘处理 | 细磨砂（不透明） | 细磨砂（不透明） |
标准尺寸
| 直径(mm) | 厚度(mm) | λ/4 Duran货号 | λ/10 Duran货号 | λ/10 Zerodur货号 | λ/20 Zerodur货号 |
|---|---|---|---|---|---|
| 10 | 2 | SHD 4.010 | SHD 1.010 | SHZ 1.010 | SHZ 2.010 |
| 20 | 3 | SHD 4.020 | SHD 1.020 | SHZ 1.020 | SHZ 2.020 |
| 25 | 4 | SHD 4.025 | SHD 1.025 | SHZ 1.025 | SHZ 2.025 |
| 30 | 4 | SHD 4.030 | SHD 1.030 | SHZ 1.030 | SHZ 2.030 |
| 40 | 5 | SHD 4.040 | SHD 1.040 | SHZ 1.040 | SHZ 2.040 |
| 50 | 7 | SHD 4.050 | SHD 1.050 | SHZ 1.050 | SHZ 2.050 |
| 60 | 8 | SHD 4.060 | SHD 1.060 | SHZ 1.060 | SHZ 2.060 |
| 70 | 10 | SHD 4.070 | SHD 1.070 | SHZ 1.070 | SHZ 2.070 |
| 80 | 12 | SHD 4.080 | SHD 1.080 | SHZ 1.080 | SHZ 2.080 |
| 100 | 15 | SHD 4.100 | SHD 1.100 | SHZ 1.100 | SHZ 2.100 |
| 120 | 16 | SHD 4.120 | SHD 1.120 | SHZ 1.120 | SHZ 2.120 |
| 150 | 20 | SHD 4.150 | SHD 1.150 | SHZ 1.150 | SHZ 2.150 |
| 180 | 24 | SHD 4.180 | SHD 1.180 | SHZ 1.180 | SHZ 2.180 |
| 200 | 27 | SHD 4.200 | SHD 1.200 | SHZ 1.200 | SHZ 2.200 |
| 250 | 33 | SHD 4.250 | SHD 1.250 | SHZ 1.250 | SHZ 2.250 |
