美国 Avantier非球面透镜
非球面透镜
非球面透镜是一种具有非球面轮廓的光学透镜；其表面不是球体或圆柱体的一部分。定制非球面透镜有很多种，具有各种几何形状。与球面透镜不同，它们的曲率半径不恒定。它们旨在消除几乎所有的球面像差，通过将光线聚焦到一个小的单点，它们可以大幅减少模糊量，从而提高图像质量。使用非球面透镜通常会产生更紧凑的组件，因为需要校正的像差更少。作为一家非球面透镜制造商，Avantier 为从智能手机到激光器和光纤、从研究和工业到医学等各种应用制造各种定制非球面透镜解决方案。
我们的镜片有防反射涂层或无涂层两种形式，材质为玻璃、晶体或塑料。最先进的研磨和抛光计量设备，包括计算机控制的精密抛光设备和磁流变抛光 (MRF) 技术，使我们能够确保表面质量针对您的应用进行优化。与传统抛光方法相比，MRF 技术能够精确控制去除位置并加快去除速度，从而能够在更短的时间内获得高性能的抛光效果。
什么是非球面透镜？
非球面透镜是精密级光学元件，具有复杂的非球面表面，旨在最大程度地减少或消除光学像差，尤其是球面像差。当穿过球面透镜边缘的光线与穿过中心的光线聚焦在不同的点时，就会发生这种像差，从而导致图像模糊。球面透镜与非球面透镜的比较突出表明，非球面设计通过从中心到边缘逐渐改变曲率来纠正这种情况，确保所有光线都汇聚在一个焦点上。这使得它们非常适合激光束准直等应用，在这些应用中，精确的光束整形至关重要。
非球面透镜与高折射率透镜的比较表明，高折射率透镜依靠材料特性来更有效地弯曲光线，而精密级非球面透镜则优化了透镜表面形状，以提高光学性能。同样，非球面透镜与薄饼透镜的比较表明，薄饼透镜的设计注重紧凑性，而非球面透镜则优先考虑图像质量和清晰度。非球面透镜的优点包括图像更清晰、失真更少、球面像差校正更出色，使光学系统能够以更少的透镜元件实现高性能，从而实现更小、更轻、更具成本效益的设备。
非球面透镜的类型
非球面透镜可能具有多种几何形状。它们大多数是旋转对称的，但前表面更复杂。与球面透镜不同，曲率会随着与光轴的距离而变化。另一种说法是曲率半径从透镜中心径向变化。
通常，距离光轴越远，曲率越弱。不具有这些对称性的透镜通常称为自由曲面光学元件。
非球面透镜由其表面轮廓（与光轴平行的表面下垂度）或正交系数 Q bfs 和 Q con定义。Q bfs 量化非球面透镜与最佳拟合球面的 RMS 斜率偏差，Q con 量化与基底圆锥曲线的下垂度偏差。
特点和优势
非球面透镜是具有非球面表面（非球面）的光学透镜，这意味着它们在整个透镜上具有变化的曲率，而不是像球面透镜那样具有恒定的曲率。由于它们在透镜表面上包含可控的曲率变化，因此它们可以校正球面透镜发生的光学像差。消除这些像差有几个重要的好处：
- 提高图像质量：非球面透镜的受控曲率可减少像差，并提高整体图像保真度和清晰度。这种精密的非球面设计可确保在各种应用中实现最佳性能。
- 聚焦光线：非球面透镜的独特设计比传统球面透镜更精确地聚焦光线，从而提高各种设备和应用中的清晰度并减少光学误差。
- 更紧凑、更轻便的设计：非球面透镜能够控制透镜表面曲率，因此可以设计出更薄、更平的透镜，从而减小光学系统的整体尺寸和重量。此外，透镜设计通常需要更多透镜，以补偿光学像差并提高光学质量。由于非球面透镜解决方案的像差较少，因此使用这些透镜的设计可以用更少的透镜实现高质量。非球面透镜的紧凑性和重量减轻在便携式设备（如相机）中尤其有利，因为这些设备的尺寸和重量限制至关重要。
- 提高设计灵活性：非球面透镜的曲率可根据需要进行调整。设计透镜形状、曲率和性能参数的灵活性提高，使光学工程师能够优化系统性能。这种设计灵活性可实现更高效、更具成本效益的光学系统，同时提高性能并降低复杂性。
通过集成曲率的受控变化，光学工程师可以利用非球面透镜来改善系统的图像质量，创建更紧凑、更轻便的设计，并提高设计灵活性。
生产能力
| 直径 | 5 – 200毫米 |
| 直径公差 | +0/-0.100 毫米 – +0/-0.010 毫米 |
| 非球面图形误差 (P – V) | 3μm – 小于0.06μm |
| 顶点半径（非球面） | ±0.5% – ±0.05% |
| 下垂 | 最大 25 毫米 |
| 典型斜率误差 | 每 1 毫米窗口 1μm – 0.15μm |
| 定心（光束偏差） | 3 弧分 – 0.5 弧分 |
| 中心厚度公差 | ±0.100 毫米 – ±0.010 毫米 |
| 表面质量（划痕） | 80-50, 40-20,10-5 |
| 非球面计量 | 轮廓测量法（2D 和 3D）和干涉测量法 |
定制非球面透镜
定制非球面透镜在高精度成像中具有重要应用。从航空航天夜视成像光学器件到国防成像，从显微镜成像物镜到半导体晶圆检测工具，它们是许多精密成像设备的重要组成部分。 例如，Smite Cassegrain 望远镜使用它们以及反射元件来减少像差并创建高分辨率图像。光学制造商通常更喜欢这些解决方案，因为它们能够在苛刻的环境中提供卓越的性能。
非球面透镜的制造成本比球面透镜高，但对于高性能光学元件而言，其优势十分显著。非球面透镜也是需要小尺寸系统的理想选择，因为非球面透镜非常适合紧凑型组件。
非球面相机镜头是一种包含非球面透镜和其他组件的镜头组件。紧凑、轻巧的组件以及高图像质量使这些镜头非常受欢迎。
Avantier 提供各种定制非球面透镜，彻底改变了光学解决方案。与传统球面透镜不同，非球面透镜具有非球面表面轮廓，没有恒定的曲率半径。它们擅长减少球面像差，通过精确聚焦光线获得卓越的图像质量。Avantier 制造的这些透镜适用于各种应用，从智能手机到激光器、光纤，以及研究和医学等行业。
我们的镜片有带或不带防反射涂层两种，可由玻璃、晶体或塑料基材制成。我们采用尖端设备，包括计算机控制的精密抛光和磁流变抛光 (MRF) 技术，确保最高的表面质量。
非球面透镜
未镀膜非球面透镜

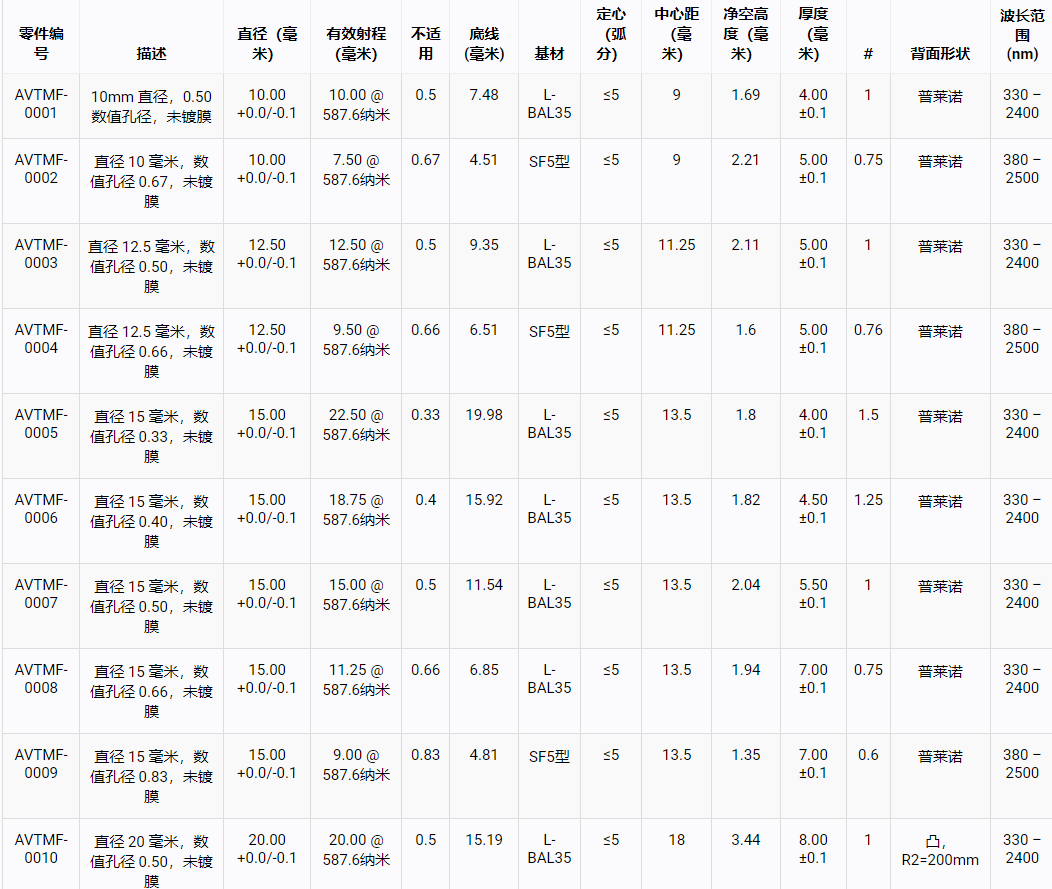

对于 AVTMF-0001 至 AVTMF-0037，非球面图形误差 (RMS) 为 1.2λ，表面质量为 60-40。
