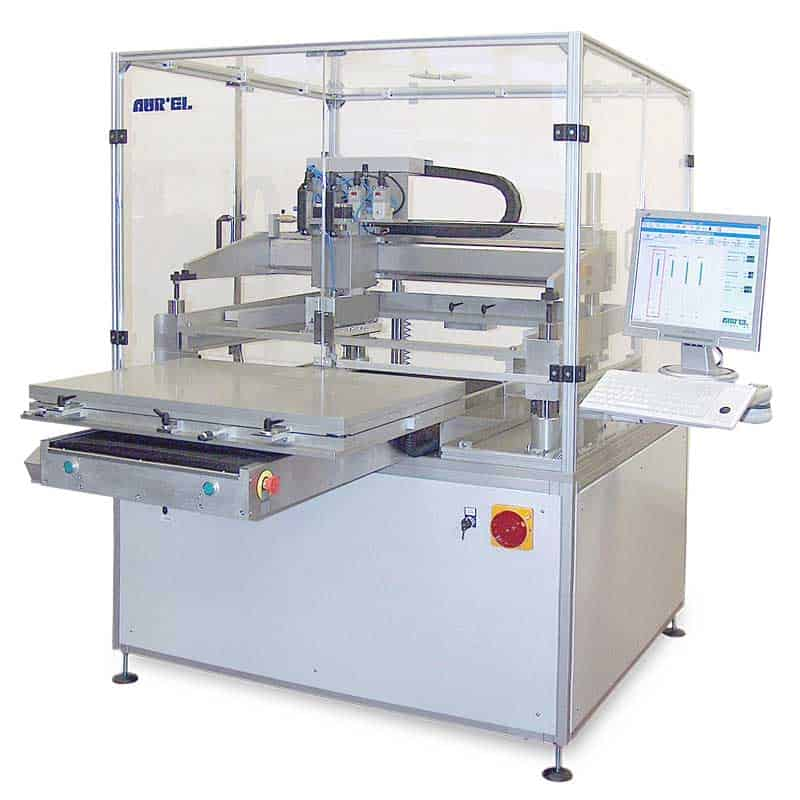

VS2025型大幅面丝网/钢网印刷机
AUREL VS2025是一款专为大尺寸基板设计的高精度丝网/钢网印刷设备，最大可支持800×600毫米的印刷面积。
通过精确控制印刷压力与平行度，即使处理大幅面基板也能确保从四角到中心实现极高均匀性的浆料沉积。
应用特性
设备所有运动模块均采用电机驱动并通过软件编程控制。配备专用可更换夹具，支持柔性基板与长尺寸PCB印刷。
电子与通用工业应用包括：
• 厚膜浆料
• SMT焊膏涂布
• 胶粘剂/树脂涂覆
• 薄膜开关面板
• 阻焊层印刷
• 柔性薄膜/PET基材/纸张
• 聚合物浆料
• LED面板
• 圆柱形零件
• 玻璃/石英基板
触控式用户界面
配备双触控显示屏，提供友好的人机交互体验
控制系统
• PC控制系统支持全功能模块化操作
• Windows®操作系统
• 宽幅触控显示屏与用户友好界面
• 支持印刷/覆墨、交替印刷及印刷后延时
• 可编程印刷参数（行程/压力/间隙/下止点）
• 设备自诊断功能
• 防护罩升降与安全联锁装置
• 工作配方存储与数据记录功能
印刷头系统
• 高精度滑轨智能印刷头，配备电机驱动可编程轴系，支持参数微调
• 高敏感度刮刀实现细线印刷：低压作业、恒定角度、零振动
• 直流电机驱动确保双向平稳运动与精确速度/行程调节
• 可配置单刮刀/双刮刀/刮刀+覆墨刀组合
• 电机驱动Z轴编程控制网版高度与慢速脱模功能——对细线印刷至关重要
视觉对位系统
• Pro Align视觉系统
• 双工业摄像机（分辨率640×430像素）
• 实时图像与存储基准点图形叠合显示
• 手动微米级精密对位
• 可编程容差控制（适用于细线/细间距工艺）
核心特性
• 双刮刀印刷头
• 自动穿梭工作台
• 印刷/覆墨、印刷/印刷、双印刷模式
• 接触/非接触式印刷
• 直流电机驱动印刷头
• 可编程调节印刷速度/行程/间隙/压力
• X-Y-θ高精度对位工作台
• 真空吸附基板固定
• 文丘里真空发生系统
• 全精密直线轴承导轨
VS2025技术规格
核心参数
| 项目 | 参数范围 |
|---|---|
| 最大印刷面积 | 790×600 毫米 |
| 最大基板尺寸 | 840×640 毫米 |
| 最大刮刀宽度 | 620 毫米 |
| 最大网版尺寸 | 39×39 英寸 |
| X-Y轴调节范围 | ±12.5 毫米 |
| Z轴调节（网版高度） | ±6 毫米 |
| θ轴旋转调节 | ±3° |
| 印刷行程 | 30-840 毫米 |
| 刮刀速度 | 0-300 毫米/秒 |
| 刮刀压力 | 0-16 千克（可定制） |
| 印刷周期 | 10-15秒+印刷时间 |
精度指标
• 滑架分辨率：0.0005毫米
• 系统综合重复精度：±0.020毫米
• 刮刀与网版平行度：±0.02毫米/100毫米
视觉系统规格
• 摄像机轴分辨率：0.001毫米
• 视觉系统重复精度：±0.001毫米
• 摄像视野范围：最小2×1.5～最大8×6毫米
• 基准点尺寸：最小0.2×0.2～最大3×3毫米
尺寸与公用需求
• 设备尺寸：2100宽×1400长×1880高（毫米）
• 净重：600千克
• 压缩空气需求：5标准大气压 – 最低25升/分钟
• 电源规格：400伏 – 1000瓦
选配功能
• 气动网版锁定装置
• 恒温恒湿系统
• 钢网自动清洗（仅钢网适用）
• 自动上下料系统
• 卷对卷印刷系统
• 浆料自动补给装置
• PHM程序化通孔金属化与过孔填充
• 基板清洁系统（接触式滚轮/气刀/离子棒）
• LED紫外照明系统
• 条码阅读器
