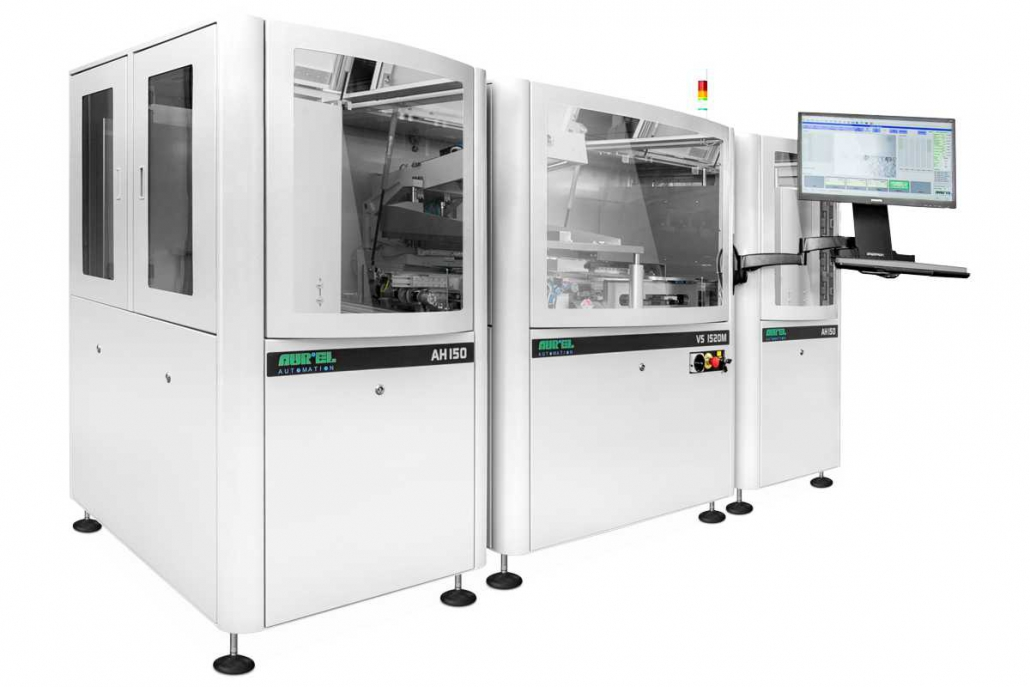

VS1520M型全自动丝网印刷生产线
AUREL VS1520M采用模块化设计的全自动丝网印刷系统，客户可根据实际生产需求逐步增配功能模块，灵活构建生产线。
基础配置包含卡匣对卡匣传输系统，搭载高精度在线式VS平台丝网印刷机与自动视觉对位系统，为多层电路生产提供最高重复精度与产能（最快6秒+印刷时间的生产节拍）。
应用领域
电子与通用工业应用包括：
• 陶瓷基板
• 卷对卷生产线
• 箔对箔生产线
• 固体氧化物燃料电池（SOFCs）
• 载具承载式零件加工
触控式用户界面
配备双触控显示屏，提供友好的人机交互体验
控制系统
• 采用PC控制系统，全功能模块化设计
• Windows®操作系统
• 宽幅触控显示屏与用户友好界面
• 支持印刷/覆墨、交替印刷及印刷后延时
• 可编程印刷参数（印刷行程/压力/印刷间隙/下止点）
• 设备自诊断功能
• 防护罩升降与安全联锁装置
• 工作配方存储与数据记录功能
印刷头系统
• 高精度滑轨搭载智能印刷头，采用电机驱动可编程轴系，支持参数微调
• 高敏感度刮刀可实现细线印刷：低压作业、恒定角度、无振动
• 直流电机驱动确保双向平稳运动与精确的速度/行程调节
• 可配置单刮刀、双刮刀、或刮刀+覆墨刀组合模式
• 电机驱动Z轴编程控制网版高度与慢速脱模功能——对细线印刷至关重要
自动视觉系统（上下双摄像机）
• 采用双数字工业摄像机（顶部+底部视觉），可在全基板区域移动，实现精准细线对位
上下料系统
• Aurel AH150C卡匣传输处理器：支持卡匣对卡匣操作，配备自动穿梭装置及独立腔室，可在不停机状态下更换空料匣
• Aurel AH150S堆叠式处理器：采用堆叠式操作与真空吸盘装置
• 双系统加载装置：AH150C与AH150S专用于空白陶瓷基板的首次印刷
全自动生产线技术规格
核心参数
| 项目 | 参数范围 |
|---|---|
| 最大印刷面积 | 150×150毫米（可定制更大尺寸） |
| 最大基板尺寸 | 150×150毫米（6×6英寸；可定制） |
| 最大网版尺寸 | 15×20英寸（可选21×21英寸） |
| X-Y轴调节范围 | ±12毫米 |
| Z轴调节（网版高度） | ±10毫米 |
| θ轴旋转调节 | ±3° |
| 印刷行程 | 50-480毫米 |
| 刮刀速度 | 0-300毫米/秒 |
| 刮刀压力 | 0-16千克（可定制） |
| 印刷周期 | 6-10秒+印刷时间 |
| 传输方向 | 左至右（可选右至左） |
精度指标
• 工作台X轴分辨率：0.001毫米
• 工作台Y轴分辨率：0.0001毫米
• 工作台θ轴分辨率：0.001°
• 摄像机轴分辨率：0.0001毫米
• 视觉系统重复精度：±0.001毫米
• 系统综合重复精度：±0.012毫米
• 刮刀与网版平行度：±0.01毫米/100毫米
尺寸与公用需求
• 设备尺寸：1430宽×1360长×1550高（毫米）
• 净重：700千克
• 压缩空气需求：5标准大气压-最低50升/分钟
• 电源规格：230伏-50赫兹-10安培
选配功能
• 浆料自动补给装置
• PHM程序化通孔金属化与过孔填充系统
• 基板清洁系统（接触式滚轮/气刀/离子棒）
• 条码阅读器
• 气动网版锁定装置
• 印刷后检测系统（PPI）
• 恒温恒湿系统
• 钢网自动清洗（仅钢网适用）
• 称重工站（印刷前/后）
• 强化型在线传输系统（带电机驱动宽度调节功能，支持2×2英寸至5×5英寸陶瓷基板）
