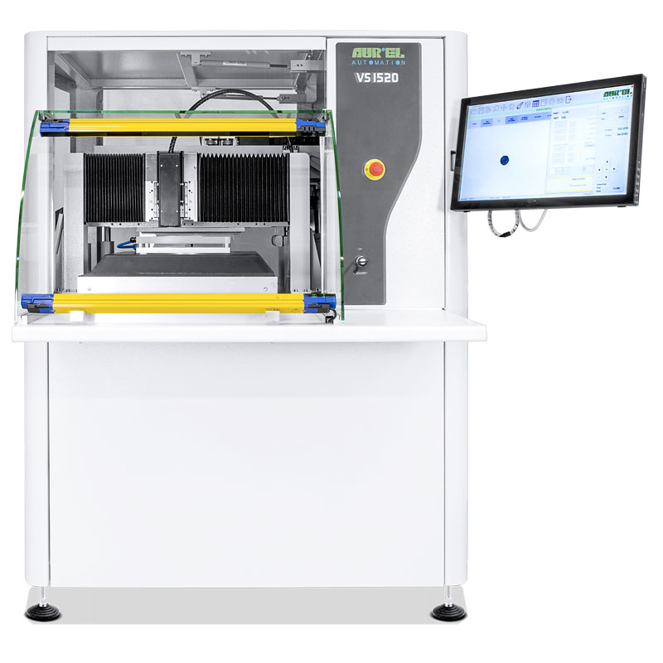

VS1520A型高精度丝网印刷机
AUREL VS1520A采用先进的机械与电子解决方案，专为多层混合电路细线印刷提供卓越品质保障。
其自动视觉系统可实现优于2微米的对位精度。
设备全运动模块均采用电机驱动，可通过用户友好型菜单进行软件编程控制。
所有印刷参数（压力/速度/下止点/印刷间隙）均可编程，并支持工作配方存储功能，最大限度缩短设备设置时间。
奥莱尔VS1520A是一款立柜式高精度丝网印刷设备，配备机柜式外壳与安全防护罩，最大印刷面积达400×300毫米，可实现四角到中心的均匀浆料沉积。
应用领域
电子与通用工业应用包括：
• 厚膜与聚合物浆料
• 多层混合电路
• SMT焊膏涂布
• 胶粘剂/树脂涂覆
• 通孔金属化处理
• 阻焊层印刷
• 柔性薄膜/PET基材/纸张
• 太阳能电池/半导体/玻璃/石英
• 聚合物浆料、LTCC及过孔填充
• 银烧结工艺
• 金属基板加热器印刷
触控式用户界面
配备双触控显示屏，提供友好的人机交互体验
控制系统
• 采用PC控制系统（Windows®操作系统），全功能模块化设计
• 宽幅触控显示屏与用户友好界面
• 支持印刷/覆墨、交替印刷及印刷后延时
• 可编程印刷参数（印刷行程/压力/印刷间隙/下止点）
• 设备自诊断功能
• 防护罩升降与安全联锁装置
• 工作配方存储与数据记录功能
印刷头系统
• 高精度滑轨搭载智能印刷头，采用电机驱动可编程轴系，支持参数微调
• 高敏感度刮刀可实现细线印刷：低压作业、恒定角度、无振动
• 直流电机驱动确保双向平稳运动与精确的速度/行程调节
• 可配置单刮刀、双刮刀、或刮刀+覆墨刀组合模式
• 电机驱动Z轴编程控制网版高度与慢速脱模功能——对细线印刷至关重要
智能双刮刀印刷头
自动视觉系统
• 视觉摄像机搭载线性电机X轴，配合工作台Y轴运动覆盖全基板区域
• 可精准识别基板任意位置的基准标记、过孔或焊盘
• 集成特殊光学与红外照明系统，不受环境光或PCB颜色影响
• PC基视觉系统配备先进软件，支持参数一键教导与自动调整
工作台系统
• 高速线性电机驱动，实现X-Y-θ轴精密对位
• 真空吸附基板固定（含文丘里真空发生器）
• 基板存在检测真空传感器与腔室传感器
• 支持快速更换压克力/铝制夹具、微孔石平台、多孔卡盘、PCB通用平台
柔性基材与生瓷带专用微孔工作台
VS1520A技术规格
核心参数
| 项目 | 参数范围 |
|---|---|
| 最大印刷面积 | 400×300 毫米 |
| 最大基板尺寸 | 450×350 毫米 |
| 最大刮刀宽度 | 320 毫米 |
| 最大网版尺寸 | 15×20英寸（可选21×21英寸） |
| X-Y轴调节范围 | ±12 毫米 |
| Z轴调节（网版高度） | ±10 毫米 |
| θ轴旋转调节 | ±3° |
| 印刷行程 | 50-480 毫米 |
| 刮刀速度 | 0-300 毫米/秒 |
| 刮刀压力 | 0-16 千克（可定制） |
| 印刷周期 | 10-15秒+印刷时间 |
精度指标
• 工作台X轴分辨率：0.001毫米
• 工作台Y轴分辨率：0.0001毫米
• 工作台θ轴分辨率：0.001°
• 刮刀与网版平行度：±0.01毫米/100毫米
• 系统综合重复精度：±0.012毫米
视觉系统规格
• 摄像机轴分辨率（X1轴）：0.0001毫米
• 视觉系统重复精度：±0.001毫米
• 摄像视野范围：最小2×1.5～最大8×6毫米
• 基准点尺寸：最小0.2×0.2～最大3×3毫米
尺寸与公用需求
• 设备尺寸：1440宽×1350长×1700高（毫米）
• 净重：700千克
• 压缩空气需求：5标准大气压 – 最低50升/分钟
• 电源规格：220伏 – 50赫兹 – 10安培
自动浆料分配系统
选配功能
• 浆料自动补给装置
• PHM程序化通孔金属化与过孔填充系统
• 基板清洁系统（接触式滚轮/气刀/离子棒/LED紫外灯）
• 条码阅读器
• 气动网版锁定
• 印刷后检测系统（PPI）
• 恒温恒湿系统
• 钢网自动清洗（仅钢网适用）
• 自动上下料系统
• 生瓷带（LTCC/HTCC）与柔性基材专用处理系统
