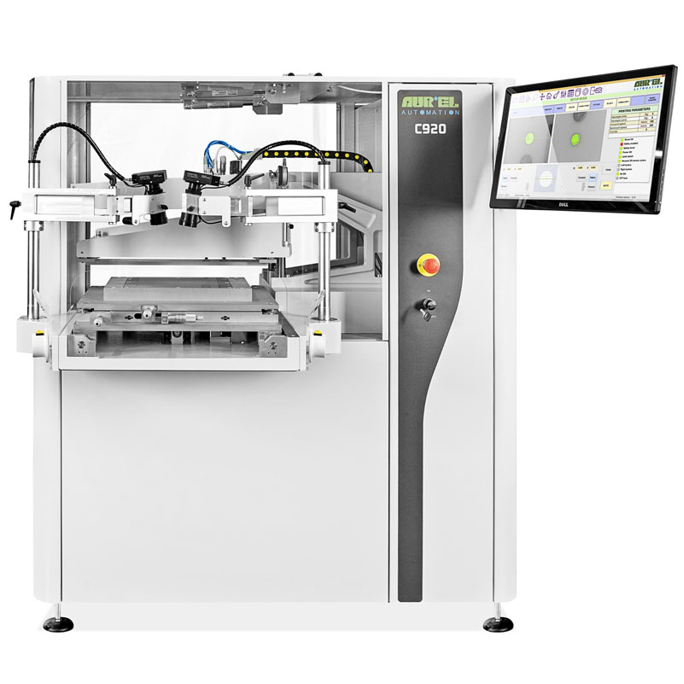

920型丝网/钢网精密印刷机
AUREL C920是一款高精度立柜式丝网/钢网印刷设备，满足大面积高质量自动化印刷的生产需求。
在电子工业领域的主要应用包括：厚膜电路、SMT焊膏印刷、聚合物浆料涂布及太阳能电池制造。
C920可选配视觉对位系统（搭载双工业摄像机），显著简化网版与基板之间的对位操作流程。
AUREL C920是一款立柜式丝网/钢网印刷设备，配备机柜式外壳与安全防护罩，最大印刷面积达350×400毫米，可实现四角到中心的均匀浆料沉积。
应用领域
电子与通用工业应用包括：
• 厚膜与聚合物浆料
• SMT焊膏涂布
• 胶粘剂/树脂涂覆
• 通孔金属化处理
• 阻焊层印刷
• 柔性薄膜/纸张/PET基材
• 太阳能电池/半导体/玻璃/石英
• 聚合物浆料
• LTCC及过孔填充
• 银烧结
• 圆柱形零件
• 加热器与金属基板
控制系统
• 采用PC控制系统，全功能模块化设计
• Windows®操作系统
• 宽幅触控显示屏与用户友好界面
• 支持印刷/覆墨、交替印刷及印刷后延时
• 程序化印刷速度控制
• 设备自诊断功能
• 工作配方存储与数据记录
• 防护罩与部件升降安全联锁装置
触控式用户界面
技术特性
• 双刮刀印刷头
• 微米级数显印刷压力调节
• 自动穿梭工作台
• 大尺寸印刷面积（350×400毫米）
• 印刷/覆墨、印刷/印刷、双印刷模式
• 接触/非接触式印刷
• 直流电机驱动印刷头
• 程序化印刷速度与行程调节
• X-Y-θ高精度对位工作台
• 真空吸附基板固定
• 文丘里真空发生系统
• 全精密直线轴承导轨
• 微米级高度/下止点调节印刷头
• 印刷间隙测量套装
• 柔性基材与生瓷带专用多孔工作台
视觉对位系统
• Pro Align视觉系统
• 双工业摄像机（分辨率640×430像素）
• 实时图像与存储基准点图形叠合显示
• 手动微米级精密对位
• 可编程容差控制（适用于细线/细间距工艺）
可见光与红外光照明
C920技术规格
印刷参数
| 项目 | 参数范围 |
|---|---|
| 最大印刷面积 | 350×400 毫米 |
| 最大基板尺寸 | 450×450 毫米 |
| 最大刮刀宽度 | 400 毫米 |
| 最大网版尺寸 | 540×540 毫米 |
| X-Y轴调节范围 | ±25 毫米 |
| Z轴调节（网版高度） | ±10 毫米 |
| θ轴旋转调节 | ±3° |
| 印刷行程 | 50-400 毫米 |
| 刮刀速度 | 0-300 毫米/秒 |
| 刮刀压力 | 0-12 千克 |
| 印刷周期 | 10-15秒+印刷时间 |
视觉系统规格
• 摄像机轴分辨率（X1轴）：0.0001毫米
• 视觉系统重复精度：±0.001毫米
• 摄像视野范围：最小2×1.5～最大8×6毫米
• 基准点尺寸：最小0.2×0.2～最大3×3毫米
设备能力指标
• 滑架重复定位精度：±0.0005毫米
• 刮刀与网版平行度：±0.02毫米/100毫米
• 系统综合重复精度：±0.020毫米
尺寸与公用需求
• 设备尺寸：1100宽×1350长×1500高毫米（含可调臂式显示器）
• 净重：400千克
• 压缩空气需求：5标准大气压 – 最低25升/分钟
• 电源规格：230伏 – 50赫兹 – 4安培
选配功能
• 网版适配器
• 专用夹具与卡盘（快速更换式）
• 浆料自动补给系统
• 气动网版锁定装置
• 圆柱零件印刷卡盘
• 微米级手动对位工作台
