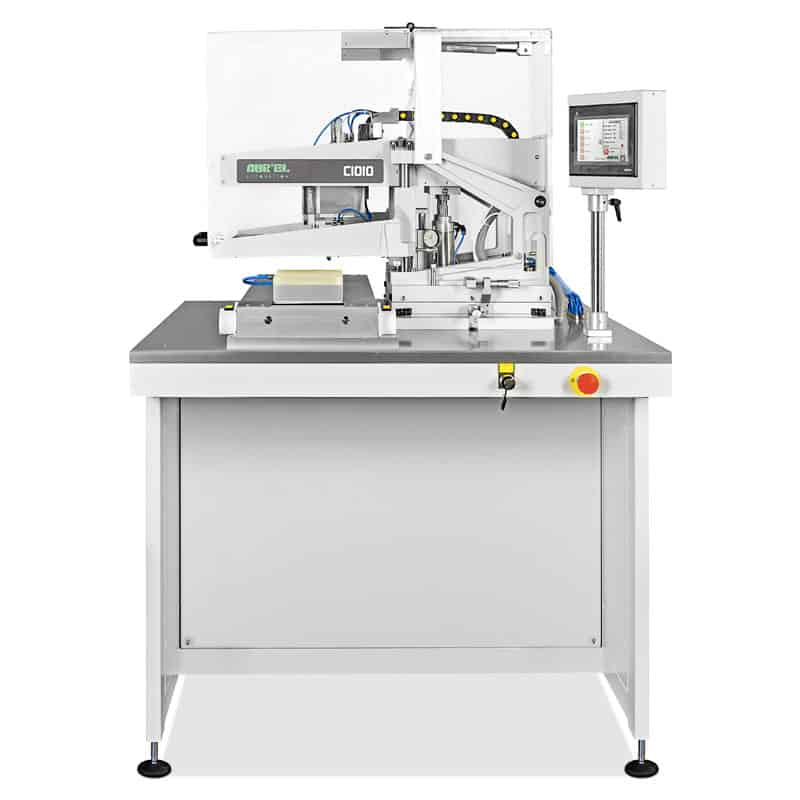

C1010型高速丝网/钢网印刷机
AUREL C1010是一款配备安全防护罩的超高速丝网/钢网印刷设备，最大印刷面积可达160×160毫米。
本设备可为混合电路标准尺寸（最大支持6×6英寸）提供极高的生产效率。
C1010支持根据基板图纸选配可更换夹具，并配备真空吸附或机械夹紧固定系统。
应用领域
AUREL C1010是一款立柜式高速印刷机，配备机柜式外壳与安全防护罩，最大印刷面积达160×160毫米，可实现四角到中心的均匀浆料沉积。
其电子与通用工业应用包括：
• 厚膜与聚合物浆料
• 多层混合电路
• SMT焊膏涂布
• 胶粘剂/树脂涂覆
• 通孔金属化处理
• 阻焊层印刷
• 传感器元件制造
• LTCC及过孔填充
触控式用户界面
配备触控显示屏，提供友好的人机交互体验
配备触控操作面板，实现直观的设备控制
控制系统
• 采用PLC控制，所有功能均具备高度灵活性
• 触控面板搭载用户友好型界面
• 支持印刷/刮墨、交替印刷、接触/非接触式及双重印刷模式
• 速度、压力与平行度数字读数显示
• 设备自诊断功能
• 防护罩升降与安全联锁装置
• 工作配方存储功能
• 气动式刮刀臂提升系统
• 印刷间隙测量套装
印刷头系统
• 高精度滑轨搭载智能印刷头
• 高敏感度刮刀可实现细线印刷：低压作业、恒定角度、无振动
• 印刷压力、速度及延时控制
• 直流电机驱动确保双向平稳运动与精确的速度/行程调节
• 可配置单刮刀、或刮刀+覆墨刀组合模式
基座
重型工作台设计，确保高稳定性机械结构
通过X-Y-θ三轴与Z轴微米级百分表调整，实现高精度网版对准
透明防护罩与全操作员安全系统（符合CE认证标准）
背光工作台
工作区特性
照明系统便于基板精准对位
采用真空吸附固定基板（含文丘里真空发生器）
配备基板存在检测真空传感器与腔室传感器
支持快速更换压克力/铝制夹具，适配不同尺寸基板
C1010技术规格
核心参数
| 项目 | 参数范围 |
|---|---|
| 最大印刷面积 | 160×160 毫米 |
| 最大基板尺寸 | 200×200 毫米 |
| 最大刮刀宽度 | 200 毫米 |
| 最大网版尺寸 | 10×10 英寸 |
| X-Y轴调节范围 | ±12 毫米 |
| Z轴调节（网版高度） | 12 毫米 |
| θ轴旋转调节 | ±5° |
| 印刷行程 | 50-210 毫米 |
| 刮刀速度 | 0-300 毫米/秒 |
| 刮刀压力 | 0-12 千克（可定制） |
| 印刷周期 | 10秒+印刷时间 |
精度指标
滑架重复定位精度：±0.01毫米
刮刀与网版平行度：±0.02毫米/100毫米
尺寸与公用需求
设备尺寸：1850宽×885长×1600高（毫米）
净重：320千克
压缩空气需求：5标准大气压 – 最低150升/分钟
电源规格：220伏 – 50赫兹 – 3安培
自动浆料分配系统
选配功能
PHM程序化通孔金属化与过孔填充系统
带可伸缩定位针定制工作台
自动上下料系统
