- 集成 3D 传感器 C6 系列
- 工厂校准的 3D 传感器
- X-FOV 7 – 1290 mm 的多种型号可供选择
- 提供四种不同的传感器分辨率（1280、2040、3070、4090）
- 高工业防护等级 IP67
- 提供不同的激光器配置
- Z 级分辨率高达 0.1 μm

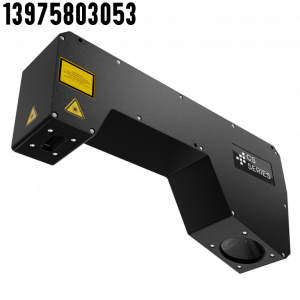

高性能 3D 传感器
CS 传感器系列为 3D 激光三角测量技术树立了新标准，分辨率高达 4,096 像素，轮廓频率高达 204 kHz，视场为 7 至 1300 mm。这些坚固耐用的传感器具有 IP67 和 M12 防护等级，可实现可靠的电源和数据传输，并提供各种外壳尺寸。集成非常简单，通过标准接口（如千兆以太网或 GenICam）进行。因此，CS 系列为要求苛刻的工业环境中的 OEM 客户和最终用户提供了强大、免维护的解决方案。
应用推荐
- 电子和半导体
- 电动汽车和电池
- 汽车计量
- 工业自动化
- 焊接
- 药品
- 木材
技术数据
| 高动态范围特性： | 多坡度模式 |
| 3D 算法： | 最大值、TRSH、COG、FIR 峰值 |
| 3D 扫描功能： | 自动区域跟踪、自动区域搜索、多个区域、AutoStart |
| 连接 | 17 针， M12 电源 I/O
8pin， M12 以太网 |
| 数据接口 | 千兆以太网 （1Gbit/s） |
| 标准 | 采用 GenICam 的 GigE Vision |
| 温度 | 作 0°C 至 +40°C
储存 -20°C 至 +80°C |
| 防护等级 | IP67 防护等级 |
电气规格
| 功耗 | 最大 15 W |
| 电源传感器 | 10-24 V DC（最大 27 V DC） |
| 电源激光器 | 10-24 伏直流 |
I/O 规格
| 数字输入： | 2 个电气隔离输入，+5V 至 +24V DC |
| 数字输出： | 2 个电气隔离输出，+5 至 +24V DC（最大 100 mA） |
| 编码器/旋转变压器输入： | A+、A-、B+、B-、Z+、Z- |
| 高速三路 RS-422 接收器 |
| 最大输入电压 +5V DC（TTL 电平） |
传感器比较
传感器比较
| C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 |
|---|
| 传感器类型 | CMOS |
| 快门类型 | 全局快门 |
| 分辨率 （H xV） | 1280 x 1024 像素 | 2048 x 1088 像素 | 3072 x 1020 像素 | 3072 x 1020 像素 | 4096 x 3072 像素 |
| 像素大小 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 | 6.6 微米 x 6.6 微米 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 |
| 传感器尺寸 | 8,448 毫米 x 6,758 毫米 | 11,264 毫米 x 5,984 毫米 | 20,275 毫米 x 6,632 毫米 | 20,275 毫米 x 6,732 毫米 | 22,528 毫米 x 16,896 毫米 |
| 成像圈 | 10,82 毫米 | 12,75 毫米 | 21,37 毫米 | 21,37 毫米 | 28,16 毫米 |
| 传感器格式 | 2/3″ | 2/3″ | 1,5″ | 1,5″ | 1,75″ |
| 功耗 | 最大 15 W | | | | |
| ADC 分辨率 | 12 位 | 10 位 | 10 位 | 10 位 | 10 位 |
| 扩展的动态范围 | 最高 90 dB，激活 Multi Slope Mode |
| 扫描 3D 提取过程 | 最大值、TRSH、COG、FIR 峰值 |
| 高动态范围成像 | 多斜率模式 |
| 3D 功能 | 多峰、多部分、区域跟踪/搜索、自动启动 |
典型轮廓速度取决于传感器行数 （Hz）*
| *内部值。实际可用的配置文件速度可能会受到 1 Gbit/s 接口的限制。 | C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 |
|---|
| 传感器行 | 具有 1280 像素的配置文件宽度 | 具有 688 像素配置文件宽度 | 传感器行 | | 传感器行 | | 传感器行 | | 传感器行 | |
|---|
| 4 | 121130 | 172744 | 4 | 43478 | 6 | 66489 | 6 | 204918 | 4 | 24875 |
| 8 | 84034 | 128388 | 8 | 18604 | 12 | 47846 | 12 | 176678 | 8 | 20352 |
| 16 | 52114 | 84825 | 16 | 13289 | 24 | 30656 | 24 | 138504 | 16 | 14925 |
| 32 | 29615 | 50533 | 32 | 8456 | 48 | 17838 | 48 | 96712 | 32 | 9733 |
| 64 | 15893 | 27941 | 64 | 4895 | 96 | 9714 | 96 | 60314 | 64 | 5740 |
| 128 | 8249 | 14751 | 128 | 2657 | 192 | 5083 | 192 | 34412 | 128 | 3153 |
| 256 | 4204 | 7587 | 256 | 1388 | 384 | 2602 | 384 | 18512 | 256 | 1658 |
| 512 | 2123 | 3849 | 512 | 710 | 768 | 1317 | 768 | 9621 | 512 | 851 |
| 1024 | 1067 | 1938 | 1088 | 338 | 1020 | 994 | 1020 | 7315 | 1024 | 431 |
| | | | | | | | | 3072 | 145 |
