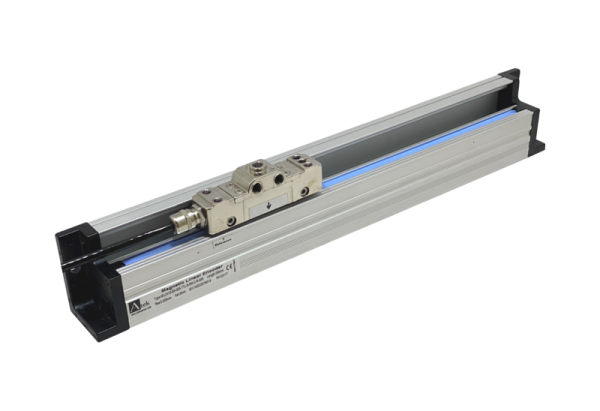

Atek Electronic Sensor MLC 410系列折弯机直线编码器 非接触式磁性测量系统
MLC 410系列折弯机直线编码器 || ATEK || 土耳其制造
产品特点
磁性测量技术
测量范围可达4000毫米
分辨率可选，最低5微米
内置轴承系统，安装更便捷
防护等级IP67，防尘防水
兼容主流数控系统（Delem、Cybelec、ESA）
核心优势
采用非接触式磁性测量系统，实现高精度定位；专为折弯机设计，配备自对准系统，在高温、高速、强振动等严苛工况下仍能稳定运行。
通用特性
内置轴承系统，结构紧凑，运行稳定
高分辨率可选，最低可达5微米（μm）
阳极氧化铝型材，耐腐蚀、高强度
安装简便，支持宽范围安装公差
最大行程4000毫米（mm），满足长距离测量需求
卓越稳定性，提供正交（A/B相）输出信号
磁栅带集成于型材内，防护性更优
不锈钢保护罩，增强抗冲击能力
防护等级IP67，防尘防水，适应恶劣环境
兼容主流数控系统（Delem、Cybelec、ESA）
推荐配套设备
我们强烈推荐搭配使用：
过程控制设备（Process Control Devices）——用于在磁性直线编码器上精确显示测量值，实现高精度运动控制。
数显装置（DRO, Digital Readout）——适用于数控机床（CNC）、车床等金属加工设备，提供实时位置反馈。
技术参数
| 品牌 | ATEK |
| 测量范围 | 最大4米 |
| 分辨率 | 5µm/10µm/25µm/50µm/62.5µm/100µm（支持定制其他分辨率） |
| 测量原理 | 磁栅测量技术 |
| 输出类型 | 推挽输出(Push-Pull) / TTL RS422线驱动 |
| 磁栅带型号 | B5型 |
| 输出信号 | A、/A、B、/B、Z、/Z（带差分信号输出） |
| 输入电流 | 每通道最大40mA |
| 供电电压 | PPL模式：10-30VDC / TTL模式：5VDC |
| 外壳材质 | 读数头：镀镍铝合金 尺身：阳极氧化铝型材 |
| 电气接口 | D-Sub 9针接口，5芯或8芯0.14mm²屏蔽电缆 |
| 运行速度 | 3米/秒 |
| 重复精度 | ±1个脉冲 |
| 工作温度 | -25℃～+85℃ |
| 防护等级 | IP67（完全防尘，可承受短暂浸泡） |
应用
- PVC切割机
- 机械工业
- 木工机械
- 压力机
- 纺织机械
- 大理石加工机械
- 传送机械
- 锯床
- 金属加工机械
- 车铣加工
- 镗床
- 拉铲挖土机
- 自动化与机器人
