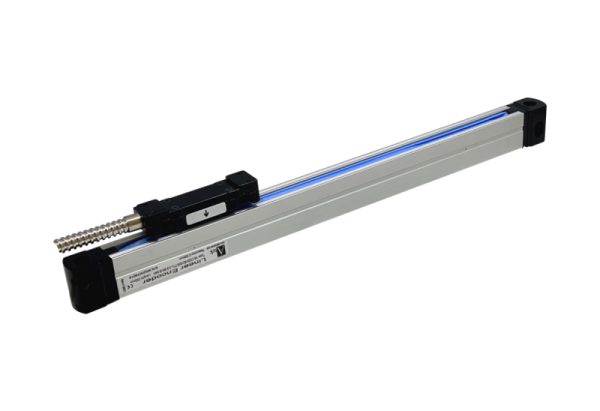

Atek Electronic Sensor MLC 320线性标尺 非接触式磁感应系统 高精度测量MLC 320 线性标尺 || ATEK || 土耳其制造
产品特性
磁感应测量技术
增量式编码器输出
非接触式/无摩擦系统
超薄紧凑型结构
分辨率可选，最低可达1微米（µm）
防护等级：IP67
核心优势
采用非接触式磁感应系统，实现高精度测量
超薄一体式封闭结构，稳固耐用
具备防尘、防潮、防油密封保护，适应严苛工业环境
产品特性
高精度与高重复性
磁感应测量技术
分辨率可选，最低可达1微米（µm）
非接触式/无摩擦系统
超薄紧凑型结构
高抗振性与抗冲击性
防尘、防油、防潮
免维护设计
坚固铝合金外壳
防护等级：IP67
安装简便
技术参数
| 参数项 | 规格说明 |
|---|---|
| 品牌 | ATEK |
| 测量范围 | 最大3米 |
| 分辨率 | 1µm / 5µm / 10µm / 25µm / 50µm / 62.5µm / 100µm（其他分辨率可定制） |
| 测量原理 | 磁感应 |
| 磁栅带类型 | B2 |
| 输出类型 | 推挽式（Push-Pull）或 TTL RS422线驱动 |
| 输出信号 | A、/A、B、/B、Z、/Z（带互补信号） |
| 输入电流 | 每通道最大40 mA |
| 供电电压 | PPL模式：10–30 VDC 或 TTL模式：5 VDC |
| 外壳材质 | 传感器：镀镍铝合金 标尺主体：阳极氧化铝 |
| 电气接口 | D-Sub 9针接口，5或8芯屏蔽电缆（线径0.14 mm²） |
| 磁栅读取距离 | 2 mm 或 1 mm（可选） |
| 精度 | ±40 µm/m 或 ±20 µm/m（可选） |
| 运行速度 | 3米/秒 |
| 重复精度 | ±1个脉冲 |
| 工作温度 | -25°C 至 +85°C |
| 防护等级 | IP67 |
