Applied Scientific Instrumentation,ASI,TG-1000，TIGER控制器

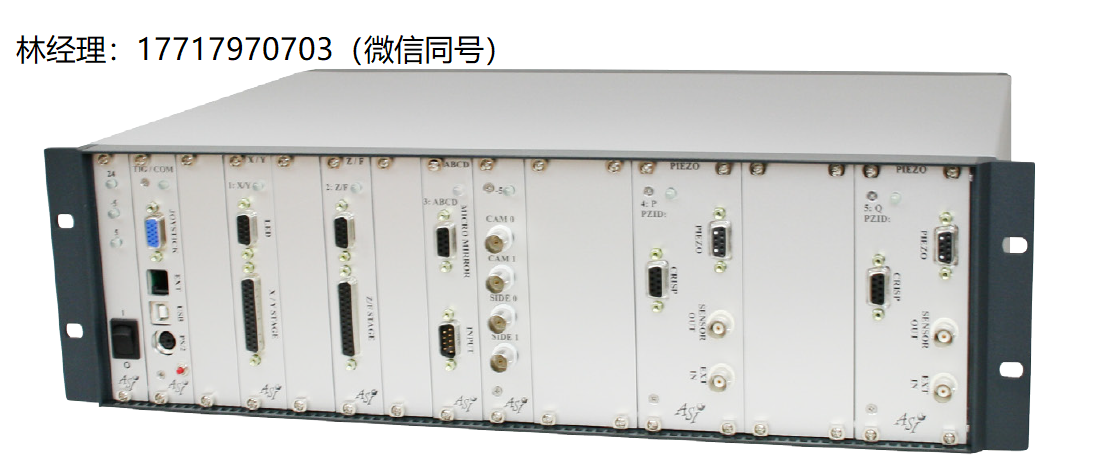

Tiger控制器是一个可扩展的模块化卡架系统。机架有8个或16个卡槽。
Tiger设计用于通过一个USB接口同时控制一个或多个显微镜工作站。

TG8-BASIC–包括TG8、TGCOM、2) TGDCM2、SA-JOY+ZF控制四个DC伺服电机、带USB的COM卡、电源和带两个旋钮的操纵杆；还有5个空位。

TG16-BASIC–包括TG16、TGCOM、2) TGDCM2、SA-JOY+ZF控制四个DC伺服电机、带USB的COM卡、电源和带两个旋钮的操纵杆；还有13个空位。

TG8–用于运动控制卡的八插槽电源和机箱/盒子。工作台尺寸9.25英寸宽x 5.5英寸高x 10.25英寸深100-240伏交流电输入。

TG16–用于运动控制卡的16插槽电源和机箱/盒子。机架安装尺寸19英寸宽x 5.5英寸高x 12.5英寸深100-240伏交流电输入。

卡号	描述
TGCOM	通讯卡。它通过USB接口连接到主机，并提供与TG8或TG16盒中所有卡的通信。
TGDCM2	双轴运动控制卡–一个插槽。
TGADEPT	单轴运动控制卡–两个插槽。
TGDAC	DAC电压控制卡，用于控制0-10V压电设备。
TGFW	双FW-1000滤光轮控制卡–两个插槽。
TGMM4	四轴微镜扫描仪控制卡。
TGDAC	压电DAC卡。它提供2个DAC (0至10 V)输出来控制第三方压电元件。
TGCRISP	脆卡。它提供清晰的焦点控制DC伺服阶段，如LS-50，有TTL输入/输出
TGPLC	用于数字逻辑的现场可编程卡，类似迷你FPGA。有八个前面板I/O端口以及到Tiger背板的连接。
TGTTL	带四个I/O端口的跳线可配置TTL卡。对于大多数应用，这已被TGPLC取代。
TGBUF	双通道50欧姆TTL驱动器。
TGLED	Tiger插卡最多可驱动四个MIM LED灯NRs(高亮度LED照明器)。
