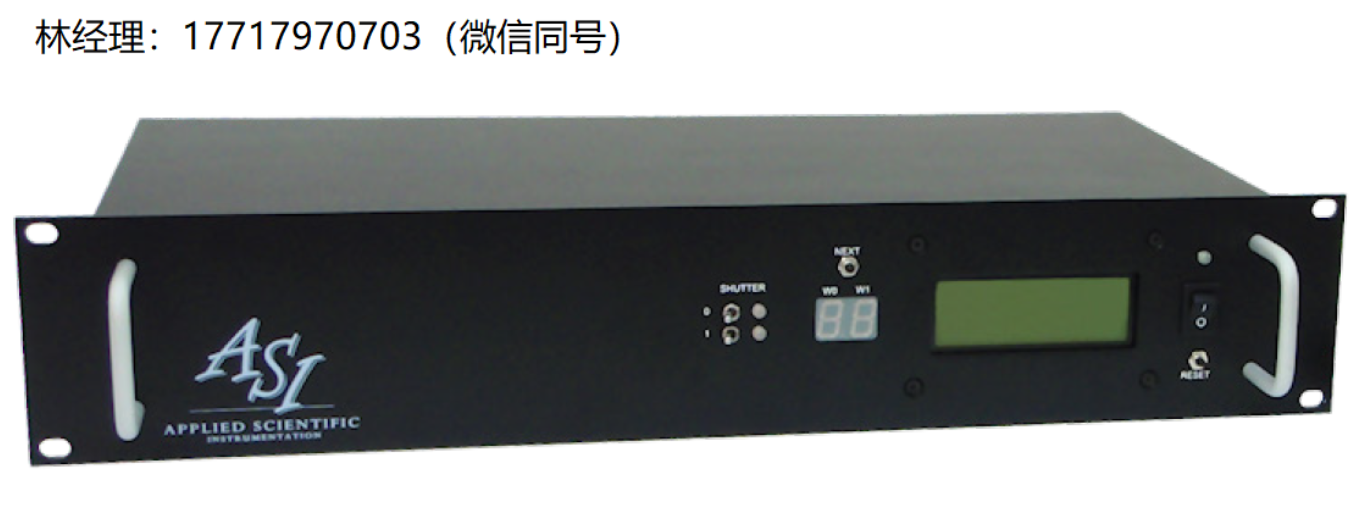

Applied Scientific Instrumentation,ASI,RM-2000,机架式平台控制器
基本规格:
- 2U 19英寸机架式控制单元:22.8英寸x 48.3W英寸x 8.1H英寸(9英寸x 19英寸x 3.2英寸)
- 100 MHz微控制器，用于更快的命令处理和伺服控制
- 多达四个电动轴的闭环DC伺服控制
- 用于附加模拟控制的0-10 Vdc DAC输出
- 固件可通过串行连接升级
- 记住上电时的最后位置
- LCD显示屏显示轴坐标和状态
- USB或RS-232串行控制，速率高达115200波特
- 操纵杆上的“零”、“@”和“主页”按钮
- 左手或右手操纵杆单元
可选项：
支持RM-2000选项
- z驱动，带离合器开关
- 双滤光轮控制
- 双快门控制
- 压电Z轴控制
- 线性编码器(XYZ)
- 硬件视频自动对焦
- 带TTL同步的光栅和蛇形扫描程序
- 用于XY运动控制的徕卡Smart Move数字电位计
- TTL控制移动到先前存储的位置
- 多输出硬件序列器功能
- OEM应用可使用裸板和定制固件
规格：
RM-2000规格
| 数字伺服回路时间 | 每轴1毫秒 | |
| 数字闭环速度动态范围 | > 40分贝 | |
| 运动型 | 有刷DC伺服电机 | |
| 最大电机电流 | 1.5安培 | |
| 电机电压 | 6–24伏直流电 | |
| 编码器选项 | 支持内部旋转或外部线性编码器 | |
| 轴的数量 | 多达四个电机轴，加上DAC输出通道 | |
| 手动控制 | XY操纵杆、控制轮、零点、@和主页按钮、滤光轮前进到下一个、快门开关、控制器复位 | |
| 显示 | 4行40字符LCD显示屏显示轴的位置和状态 | |
| 计算机接口 | RS-232串行和USB | |
| 接口波特率 | 9600, 19200, 115200 | |
| 滤光轮切换时间 | < 40 ms | |
| 快门开关时间 | ≤ 8毫秒 | |
| 电源要求 | 电压 | 100–240伏交流电压50/60赫兹 |
| 目前的 | 2.3安培(最大值) | |
