3428 型宽带同轴移相器是 ARRA 宽带移相器系列的一部分。
ARRA 的 3428 型宽带移相器在微波频谱的低端提供了更高的相变能力。尽管行程较长，但仍保持了低插入损耗和低 VSWR。相变通过非平移驱动旋钮进行控制。校准的 5 位读数确保高分辨率和参考指示。相位设置的可重复性和稳定性源于精密设计和制造。
ARRA DC-2 GHz宽带同轴移相器 一般规格
频率范围：直流-2.0 GHz
VSWR（最大值）：1.3 至 1GHz，最大 1.5 至 2GHz
插入损耗：0.5 dB 至 1 GHz0.75
dB 至 2 GHz
射频功率： 100 瓦平均 5 kW 峰值
连接*： SMA 母头标准
控制：1/4“ 非平移
材料：本体 – 铝制
连接器 – 不锈钢
安装配置： 4 个通孔
完成：符合 MIL-C-22750 的 ARRA 蓝色

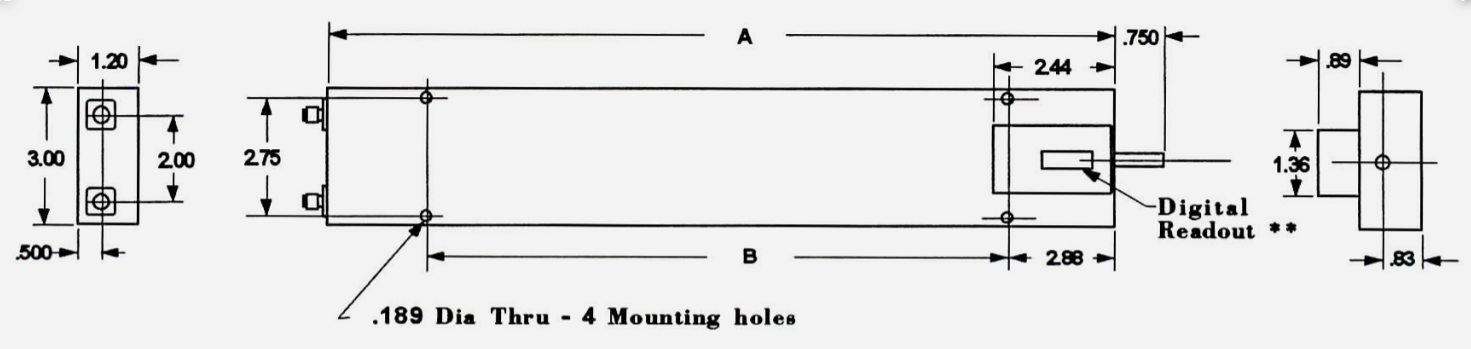

频率范围 | 插入延迟 | 最小相位 | 尺寸 – 英寸 | 外形规格 | 型号* | |
| 一个 | B | |||||
| DC-2.0 系列 | 1.8 分钟 2.8 分钟 | 360° / GHz | 15.27 | 9.52 | 0-3030 | 编号 3428B |
| * 对于其他连接器，请在型号前加上所需类型。例：N3428B ** 校准数字读数在 3428B 上是可选的。型号前加上 D。Ex：DN34328B | ||||||
| 外形规格 | |
|---|---|
SMA | N 型 |
0-1962 | 0-3148 |
