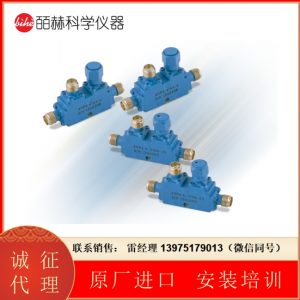

定向耦合器：SMA 型
定向耦合器：SMA 型一般规格
射频功率：50 瓦平均 3 kW 峰值
连接： SMA 母头
材料：
本体： 铝
连接器： MIL-C-39012
表面处理：
连接器：钝化
体：ARRA Blue 符合 MIL-C-22750
* 耦合变化包括频率灵敏度。
** 不包括耦合电源。
注意：装置可配备 N 型女性适配连接器。
型号前带 N. Ex： N6-9194-6

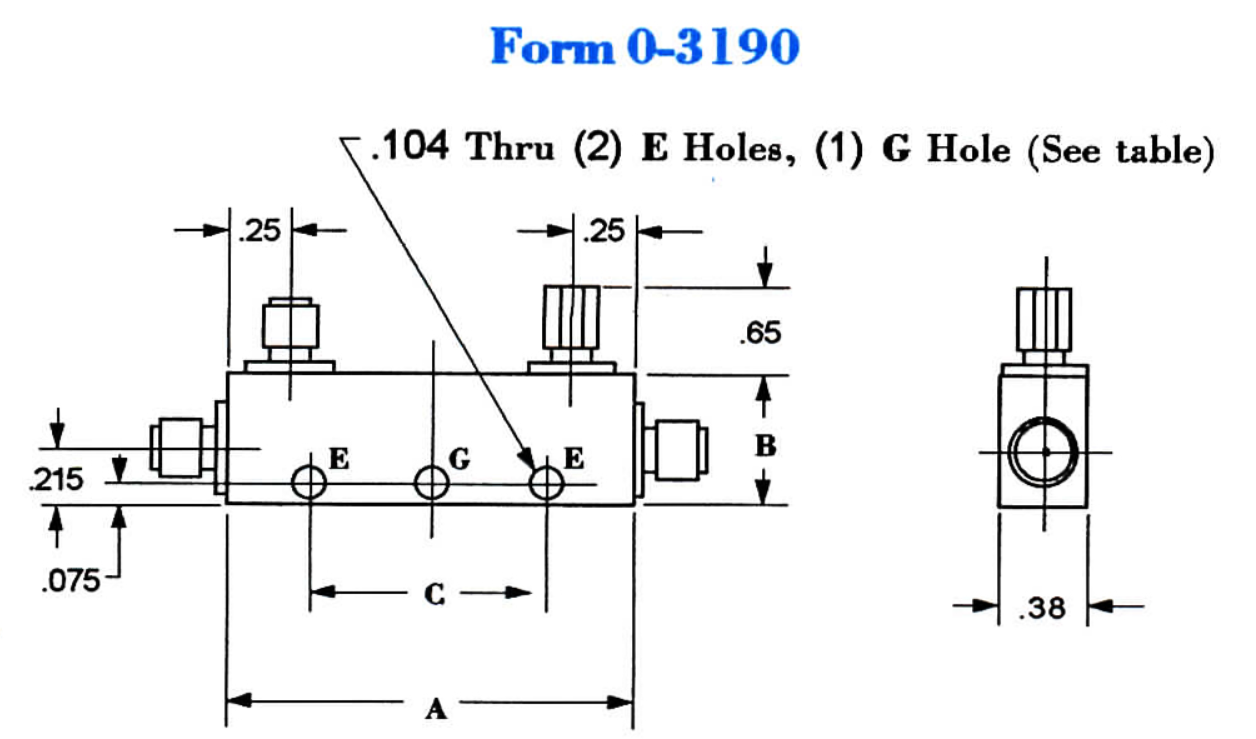

| SMA 尺寸 – 英寸 | |||||||
|---|---|---|---|---|---|---|---|
大纲 | A | B | C | Mtg 孔 | |||
| 1 | 3.10 | 0.50 | 1.50 | E | |||
| 2 | 3.10 | 0.55 | 1.50 | E | |||
| 3 | 1.78 | 0.50 | 0.94 | E | |||
| 4 | 1.78 | 0.55 | 0.94 | E | |||
| 5 | 1.16 | 0.50 | 0.34 | E | |||
| 6 | 1.16 | 0.55 | 0.34 | E | |||
| 7 | 1.00 | 0.50 | – | G | |||
| 8 | 1.00 | 0.55 | – | G | |||
| 9 | 1.00 | 0.60 | – | G | |||
频率范围 | 耦合* | 方向性 | VSWR（最大值） | 插入损耗 | 大纲 | 型号 | ||
| 拘谨 | 秒 | |||||||
| 0.5-1.0 | 6 | ±1.25 | 25 | 1.10 | 1.10 | 0.25 | 1 | 2194-6 |
| 10 | 0.20 | 1 | 2194-10 | |||||
| 20 | 0.20 | 1 | 2194-20 | |||||
| 30 | 0.15 | 2 | 2194-30 | |||||
| 1.0-2.0 | 6 | ±1.25 | 25 | 1.15 | 1.15 | 0.20 | 3 | 3194-6 |
| 10 | 3 | 3194-10 | ||||||
| 20 | 3 | 3194-20 | ||||||
| 30 | 4 | 3194-30 | ||||||
| 2.0-4.0 | 6 | ±1.25 | 22 | 1.15 | 1.15 | 0.20 | 5 | 4194-6 |
| 10 | 5 | 4194-10 | ||||||
| 20 | 5 | 4194-20 | ||||||
| 30 | 6 | 4194-30 | ||||||
| 2.6-5.2 | 6 | ±1.25 | 20 | 1.25 | 1.25 | 0.20 | 7 | 4-5194-6 |
| 10 | 7 | 4-5194-10 | ||||||
| 20 | 7 | 4-5194-20 | ||||||
| 30 | 8 | 4-5194-30 | ||||||
| 4.0-8.0 | 6 | ±1.25 | 20 | 1.25 | 1.25 | 0.20 | 7 | 5194-6 |
| 10 | 7 | 5194-10 | ||||||
| 20 | 7 | 5194-20 | ||||||
| 30 | 8 | 5194-30 | ||||||
| 7.0-12.4 | 6 | ±1.00 | 20 | 1.30 | 1.30 | 0.40 | 7 | 6194-6 |
| 10 | 7 | 6194-10 | ||||||
| 20 | 7 | 6194-20 | ||||||
| 30 | 8 | 6194-30 | ||||||
| 7.5-16.0 | 6 | ±1.25 | 15 | 1.40 | 1.40 | 0.50 | 7 | 6-9194-6 |
| 10 | 7 | 6-9194-10 | ||||||
| 20 | 9 | 6-9194-20 | ||||||
| 30 | 9 | 6-9194-30 | ||||||
| 12.4-18.0 | 6 | ±1.00 | 15 | 1.30 | 1.40 | 0.50 | 7 | 9194-6 |
| 10 | 7 | 9194-10 | ||||||
| 20 | 9 | 9194-20 | ||||||
| 30 | 9 | 9194-30 | ||||||
| * 耦合变化包括频率灵敏度。 ** 不包括耦合电源。 注意：装置可配备 N 型女性适配连接器。型号前带 N. Ex： N6-9194-6 | ||||||||
