GASEX MODULAR：Arcoptix FTIR气体光谱仪
可配置气体分析系统

ARCoptix GASEX MODULAR是一款专为气体光谱应用设计的全可配置解决方案。除了我们的GASEX OEM模块外，该系统还能根据终端用户应用需求，提供多种标准组件和附件，例如加热样品管线、用于板载处理的单板计算机、膜式气体泵等。GASEX MODULAR提供标准的19英寸可上架机箱（4U高度），便于顺利集成到更复杂的系统中。

耐腐蚀气体池最高可加热至190°C，这确保了即使面对高浓度水蒸气或腐蚀性气体，样品也能保持气态，避免冷凝。该系统能够同时测量多种气体，如CO₂、H₂O、CO、NH₃、NO、NO₂、N₂O、SO₂、CH₄、HF、HCl以及VOCs等。检测限通常低于1ppm，浓度测量的绝对精度约为百分之几（具体精度还取决于标定质量和测量条件）。

该模块化系统通常包含一个将待测气体吸入气体池的泵，以及温度计、流量计和压力计等传感器。流路中安装了次级过滤器，以去除可能存在的残留颗粒物。系统内含必要的电子控制单元，用于控制泵、传感器和加热池。

产品特点

• 优化的气体池和FTIR组件

• 镀铑化学抵抗涂层

• 2 cm⁻¹分辨率（可选配1或0.5 cm⁻¹）

• 采用高探测率、热电制冷的MCT探测器，范围5000-830 cm⁻¹ (2-12μm)

• 5米长光程加热气体池，体积小（0.2升）（可选20cm短光程气体池）

• 相对紧凑（相较于市场上其他产品）

• USB连接并提供软件开发工具包

• 高性价比

系统的光学设计

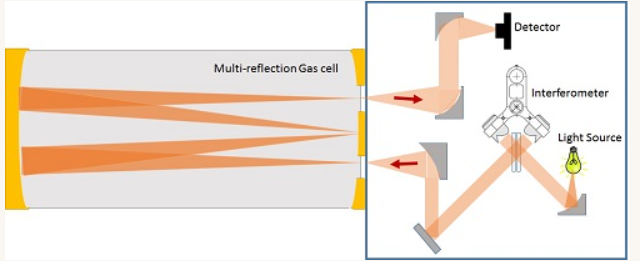

干涉仪与怀特池的耦合

Gasex系统由一个包含MCT探测器和红外光源的干涉仪模块，以及一个多次反射气体池组成。光线由黑体辐射模块产生，并通过双角锥棱镜干涉仪进行调制。随后，光被耦合进入气体池（待分析气体被注入其中），并在池内经过 32 次来回反射。最后，光线被聚焦到 MCT 探测器上。

干涉仪如何工作？
永久准直干涉仪

FT-Rocket的核心是双角锥棱镜干涉仪。两个角锥棱镜固定在一个共用的摆臂上，该摆臂通过旋转在干涉仪的两臂中产生光程差。

这种设计被称为永久准直干涉仪。这种特殊的干涉仪结构已知具有卓越的抗振动和抗温度漂移能力，且无需重新校准。

干涉仪的摆臂在无磨损的柔性系统上旋转，使得该机械系统极其坚固耐用。

固态参考激光器
为了测量反射镜的运动，一束固态参考激光被耦合进干涉仪。与传统的氦氖激光器相比，我们使用的固态激光器更紧凑，使用寿命更长。它们具有极低的温度引起的波长漂移，并且当通过帕尔贴元件保持恒温时，其波长可稳定至几个 PPM，从而提供非常精确且可重复的波长标度。这对于确保日常测量和不同设备间的一致性至关重要。
