Arcoptix径向偏振转换器、Arcoptix RPC

ARCoptix公司推出的径向偏振转换器是一款全球独有的设备，能将传统的线偏振光束转换为具有连续径向或角向偏振分布且时间稳定的光束。如下图所示，偏振矢量的方向在空间上是变化的，但在局部区域，偏振态仍被视为线性的。

凭借液晶分子的特殊排列，该偏振转换器能局部旋转线偏振光束的方向。根据设备设置，我们可以在输出端获得如上图所示的角向或径向偏振分布。

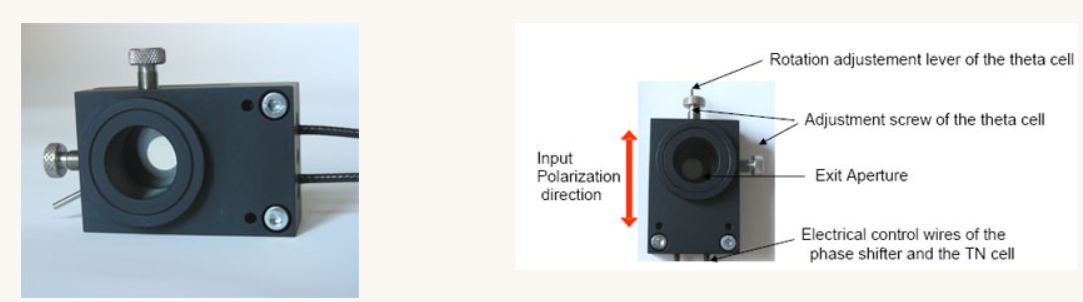

RPC可根据您的应用需求，提供不同配置选项（含相位补偿器和TN盒）。

产品概述
生成拉盖尔-高斯光束（LG光束或环形光束）
借助Arcoptix RPC，可以相对轻松地利用任何可见光-近红外波段激光器（包括脉冲激光器）生成LG光束和贝塞尔-高斯光束。

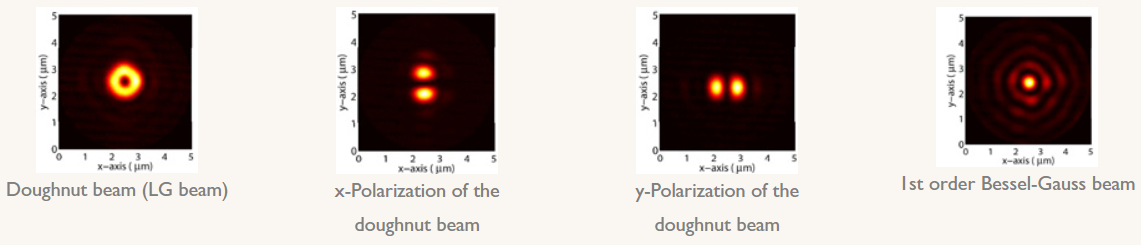

只需将通过偏振转换器后的角向准直激光束进行聚焦（图示数值孔径为0.9），即可获得典型的环形光束（左图）。借助平行于X和Y轴的线性偏振片，可分别获得对应同一环形光束X、Y偏振分量的双半瓣光斑（中图）。

通过在光路中插入额外环形光阑，可获得聚焦的环形角向光束（图示使用NA 0.9物镜），从而生成一阶贝塞尔-高斯光束（亦称涡旋光束，右图）。

径向偏振转换器技术规格

特性	参数说明
产品名称	径向偏振转换器
工作波长范围	350-1700 nm
有效孔径	直径10 mm
透光率	优于75%（可见光波段）
延迟器材料	向列相液晶
基板材料	BK7光学玻璃
局部消光比（置于交叉偏振片间时）	~100 @ 633nm
输出强度均匀性	< 1/100 RMS波动
工作温度范围	15°C – 35°C
安全操作限值	连续光：500 W/cm² 可见光脉冲：300 mJ/cm²（10 ns） 1064 nm脉冲：200 mJ/cm²（10 ns）
外壳尺寸	6 cm x 4 cm x 1.5 cm

应用领域

环形焦斑（或缩小尺寸焦斑）
在某些应用领域（如共聚焦显微镜），需要在物镜前焦面产生环形焦斑。严格的电磁理论计算表明，通过对径向偏振分布的光束进行聚焦即可获得环形焦斑，这为荧光显微镜技术开辟了新的应用前景。

偏振轴定位器
将偏振转换器与偏振片组合使用，可构成偏振轴定位装置。当入射光为线偏振时，观测窗口中会出现暗色扇形区域，其指向即为入射光的偏振方向。

双折射材料检测
将双折射样品置于两套偏振轴定位器之间，无需旋转样品或偏振片即可直观分析样品的双折射特性（包括特征干涉色和主轴方向）。

光学镊子
通过聚焦径向偏振光束产生的环形焦斑可增强捕获力，甚至能实现对折射率低于周围流体的微粒的捕获。

激光切割
激光切割材料时，光束偏振方向是关键参数。使用P偏振光的切割速度可达S偏振光的两倍以上。目前大多数切割设备采用圆偏振光以实现平均切割速度与方向无关，而径向偏振光相较圆偏振光有望进一步提升切割效率。该偏振转换器可承受高达500W/cm²的功率密度。

Z方向增强场
该转换器主要用于生成径向偏振光束，经聚焦后可在光轴方向产生强电场，该技术已应用于原子力显微镜和纳米粒子研究领域。
