ASI IPZ-3000系列压电载物台
IPZ-3000 Series Piezo Z-Axis Top Plate Insert
IPZ-3000系列压电载物台适用于大多数具有标准110毫米x 160毫米(K尺寸)载物台开口的显微镜载物台。压电插件使用与我们的PZ-2000系列相同的成熟技术，作为对现有XY平台的简单改造控制。有几种样品架可用于安装IPZ-3000插入物，以固定小盘、载玻片或样品室。压电可以用MS-2000控制器控制，提供与主机的USB和RS-232通信。仅XY的MS-2000配置用户可以升级Z控制的控制器。
IPZ-3000系列压电载物台的特点：
- 许多软件包的成熟操作
- Z轴位置的闭环控制，实现高度可重复的聚焦
- 几个旅行范围可用，150微米，300微米和500微米
PZM-2000规格参数：
| 规格 | PZ-3150FT | PZ-3300FT | PZ-3500FT |
| z轴行程范围(5%) | 微米150 | 微米300 | 微米500 |
| 压电最小移动/分辨率* | 2.2纳米 | 4.5纳米 | 7.6纳米 |
| 全行程的最大负载 | 2公斤 | 1公斤 | 1公斤 |
| 瞬态响应时间** | 11-15毫秒 | ||
| 外部模拟输入(BNC) | 0–10伏 | ||
| 最大输入频率 | 20赫兹 | ||
| 最大连续输出电流 | 13毫安 |
* *插件仅提供纳米级精度的压电Z定位。
需要修改现有的ASI控制器或额外的MS1控制器。
需要IPZ-4000系列或PI 545系列，样品架单独出售。
IPZ-3000系列样品架:

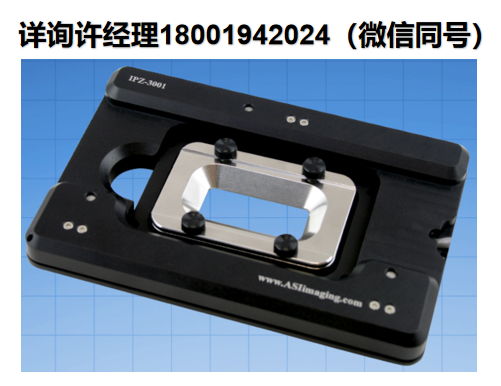

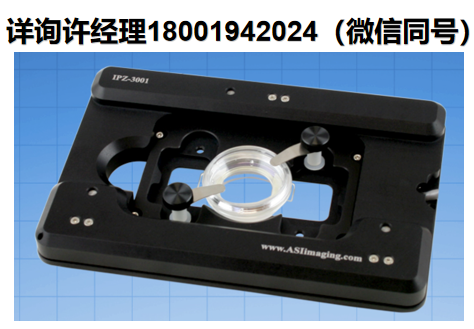

| IPZ-4001 | 接受标准1 x 3载玻片或35 mm培养皿 |
| IPZ-4002 | 接受标准2 x 3载玻片或50/60 mm培养皿 |
| IPZ-4003 | 接受ASI I-2450高压灭菌不锈钢矩形室，带有可更换的50 mm x 24 mm盖玻片底部，通过O形环密封到位。外部尺寸为76.0毫米x 50.5毫米(2.99英寸x 1.99英寸)。底部(可视窗口)的内径为42.7毫米x 16.7毫米(1.68英寸x 0.65英寸)。高度为10.7毫米(0.42英寸)。I-2450必须单独购买。 |

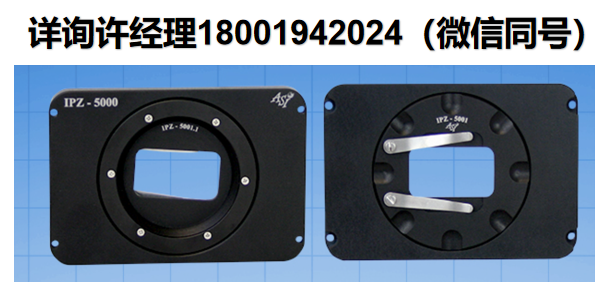

| IPZ-5001冲洗IPZ-5003隐藏式 | 持有人接受22毫米x 22毫米的封面幻灯片。两个不锈钢弹簧夹将样品保持在原位。集成环允许旋转样品。齐平的IPZ-5001样品架位于盖玻片上，距离底座0.25英寸或6.4毫米，而凹进的IPZ-5003样品架位于0.04英寸或1毫米处 |
| IPZ-5002冲洗IPZ-5004嵌入式 | 支架接受22毫米x 40毫米的盖玻片。两个不锈钢弹簧夹将样品保持在原位。集成环允许旋转样品。齐平的IPZ-5002样品架位于盖玻片上，距离底座0.25英寸或6.4毫米，而凹进 |
