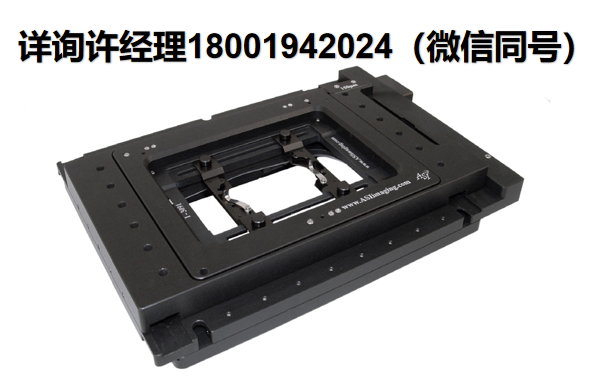

PZ-2000FT系列 自动载物台，带压电Z轴顶板、 XY载物台
PZ-2000FT series XYZ automated stage with piezo Z-AXIS top plate
PZ-2000英尺系列是一个集成的顶板选项，可用于我们的许多XY平台。当与我们的控制电子设备配合使用时，它提供了一种快速、高分辨率和高度可重复的方法来控制3D样品的聚焦。因为PZ-2000FT取代了载物台的标准顶板，它仍然接受载玻片、各种培养皿、多孔板等的标准K型样品插入物。三叠压电元件以接近纳米的精度移动150、300或500微米。
PZ-2000FT特征:
- 平坦的载物台顶部便于在两侧放置微操作器
- X、Y和Z轴闭环控制，实现精确定位和高度可重复聚焦
- 具有可调节梯形移动轮廓的宽动态速度范围
- 平滑可调双范围操纵杆控制
- 在大多数情况下，行程范围将扫描整个孔板
- 许多软件包的成熟操作
标准配置的PZ-2000FT规格参数：
| x轴和Y轴行程范围 | 120毫米x 75毫米或以上 |
| x轴和Y轴分辨率(编码器步长) | 0.088微米 |
| x轴和Y轴丝杠精度 | 0.25μ/毫米 |
| x轴和Y轴均方根重复性 | < 0.7 μm |
| x轴和Y轴最大速度 | 7毫米/秒 |
*在外部输入模式下，使用较高位DAC将提高分辨率。例如，来自DAC的0-10模拟电压会产生以下结果:
| PZ-2150 | ||
| 外部模拟输入 | 步伐 | 分辨率 |
| 16位数模转换器 | 65536 | 2.2纳米 |
| 17位数模转换器 | 131075 | 1.1纳米 |
| 18位数模转换器 | 262144 | 0.55纳米 |
PZ-2000FT选项:
- 用于高精度定位的x轴和Y轴线性编码器。线性编码器分辨率为10纳米，刻度精度为每10毫米0.3微米和每100毫米3微米。样品的定位分辨率小于50纳米。
- 自动对焦(需要NTSC或PAL复合视频信号)。
- ASI成熟的Z轴驱动系列也可以添加到显微镜的细焦点轴上，在显微镜的整个行程范围内提供分辨率为50纳米的Z轴定位。压电单元可用于快速准确地将Z轴定位到行程范围内的任意点。
- 当使用标准旋转编码器时，其他导螺杆节距可用于更快的XY平移或更精确的定位。
ADEPT压电控制器规格
| 规格 | PZ-2150 | PZ-2300 | PZ-2500 |
| 压电行程范围(± 5%) | 150 μm | 300 μm | 500 μm |
| 压电最小移动/分辨率* | 2.2nm | 4.5nm | 7.6nm |
| 全行程的最大负载 | 2kg | 1kg | 1kg |
| 瞬态响应时间** | 11-15ms | ||
| 外部模拟输入(BNC) | 0-10V | ||
| 最大输入频率 | 20 Hz | ||
| 最大连续输出电流 | 13mA |
* *在600 g负载下，低于30%行程范围移动10%-90%所用的时间。
PZ-2000英尺产品兼容性
- 徕卡–DMI 3000、DMI4000、DMI5000、DMI6000、DMIRB、DMIRBE、DMIRE、DMIRE2
- 尼康–日蚀TE2000，日蚀Ti
- 奥林巴斯–bx 50 wi、BX51WI、BX61WI、IX70、IX71、IX81
- 蔡司–Axiovert 200，Axio观察者
