Anaheim Automation经济型齿轮箱GBPH-060x-CS精密行星齿轮箱
.png)
GBPH-060x-CS 系列是一款直列式 C 面安装行星齿轮箱系列，可在不牺牲精度和质量的情况下提供优惠的价格！GBPH-060x-CS 系列专为需要中等间隙和刚度的运动控制应用而设计。该系列将匹配大多数 NEMA 23 （60mm） 伺服、无刷或步进电机。特点包括低至 20 弧分钟的标准间隙、20 种 3 至 100 的传动比，额定扭矩高达 451 英寸磅（7,216 盎司英寸），（取决于型号）、获得专利的精密夹紧系统和终身润滑。与电机匹配时，请验证所有尺寸。
- 与 NEMA 尺寸 23 兼容
- 精密行星齿轮箱
- 直列行星伺服减速机
- 齿隙最大 25 arc-min
- 传动比从 3：1 到 100：1
- 额定输出扭矩从 354 到 451 in-lb
- 工作温度为 -15° 至 90°C
| 项目 | 传动比 （X：1） | 额定输出扭矩（in-lbs） | 最大输出扭矩（in-lbs） | 最大齿隙 （arc-min） | 额定转速 （RPM） | 阶段 | 效率 （%） | 扭转刚度 （Nm/arcmin） | L2 长度 （mm） | 重量（磅） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GBPH-0602-CS-100 | 100 | 389 | 1195 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-070 | 70 | 389 | 1195 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-050 | 50 | 416 | 1247 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-049 | 49 | 425 | 850 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-040 | 40 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-035 | 35 | 389 | 1195 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-030 | 30 | 354 | 1062 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-028 | 28 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-025 | 25 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-021 | 21 | 354 | 1062 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-020 | 20 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-016 | 16 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-015 | 15 | 451 | 1354 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-012 | 12 | 354 | 1062 | 25 | 5000 | 2 | 94 | 7 | 47 | 3.13 | ||
| GBPH-0602-CS-009 | 9 | 354 | 1062 | 25 | 5000 | 2 | 97 | 7 | 47 | 3.13 | ||
| GBPH-0601-CS-010 | 10 | 354 | 1062 | 20 | 5000 | 1 | 97 | 7 | 29 | 2.45 | ||
| GBPH-0601-CS-007 | 7 | 389 | 1195 | 20 | 5000 | 1 | 97 | 7 | 29 | 2.45 | ||
| GBPH-0601-CS-005 | 5 | 416 | 1247 | 20 | 5000 | 1 | 97 | 7 | 29 | 2.45 | ||
| GBPH-0601-CS-004 | 4 | 451 | 1354 | 20 | 5000 | 1 | 97 | 7 | 29 | 2.45 | ||
| GBPH-0601-CS-003 | 3 | 354 | 1062 | 20 | 5000 | 1 | 97 | 7 | 29 | 2.45 |

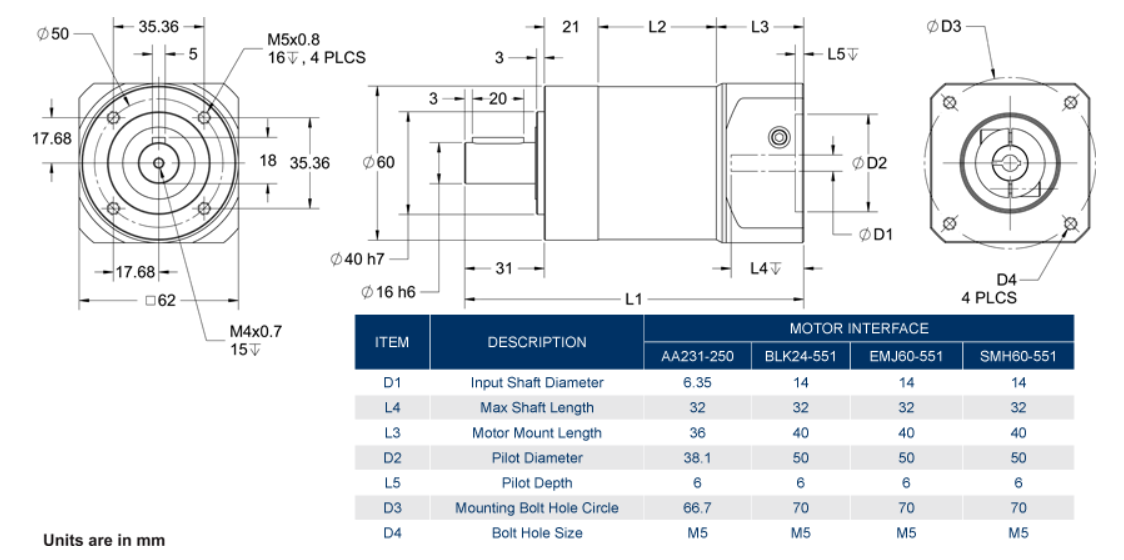

Anaheim Automation经济型齿轮箱GBPH-060x-CS精密行星齿轮箱尺寸
此图表中显示的电机接口代码代表完整齿轮箱部件号的“后缀”。选择变速箱项目 从上面的产品表中，您将能够在各个产品页面上选择适当的电机接口/后缀。

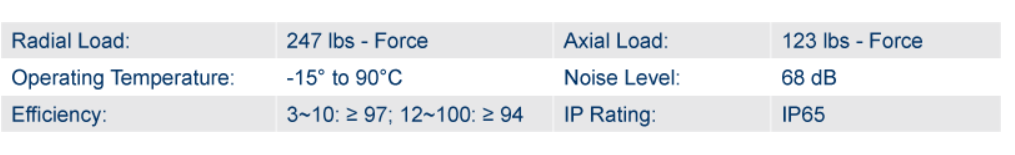

规格
