Anaheim Automation电机驱动器MBC158A,12 – 48 伏直流电

MBC158A Microstep 电机驱动器的输出电流能力从最小 0.2 安培到最大 1.5 安培（峰值 评级）。MBC158A驱动器将在最小 12VDC 至最大 48VDC 下运行。输入是光电 隔离，每个输入的最小电源为 5 mA（最小 5VDC 至最大 12VDC）。时钟输入设置为接收 最大频率为 100kHz 的负边沿时钟。方向输入是CW的电流源，没有电流 《特定常规武器公约》。ON/OFF 功能是电流源以使步进电机断电，并且没有电流为电机供电。 降低电流启用 在最后一步后自动将电机电流降低 50%（延迟 20 毫秒）。+5VDC 输出电源 取决于输入直流电源电压（200mA @ 48VDC、450mA @ 24VDC 和 1000mA @ 12VDC）。司机 具有内置功能，可指示开机（绿色 LED）和正在接收的时钟，大于 100 Hz（黄色 LED）。

• 1.5 安培/相输出电流
• 双极微步进驱动作
• 过温和短路关断
• 8、4、2 或全步的微步除数
• 紧凑的封装：4.550“ x 3.825” x 0.838”

• 12-48VDC 电源要求
• 接受TTL逻辑电平输入
• 精确定位的理想选择
• 高效耐用
• 预期寿命长
• CE 认证和 RoHS 兼容

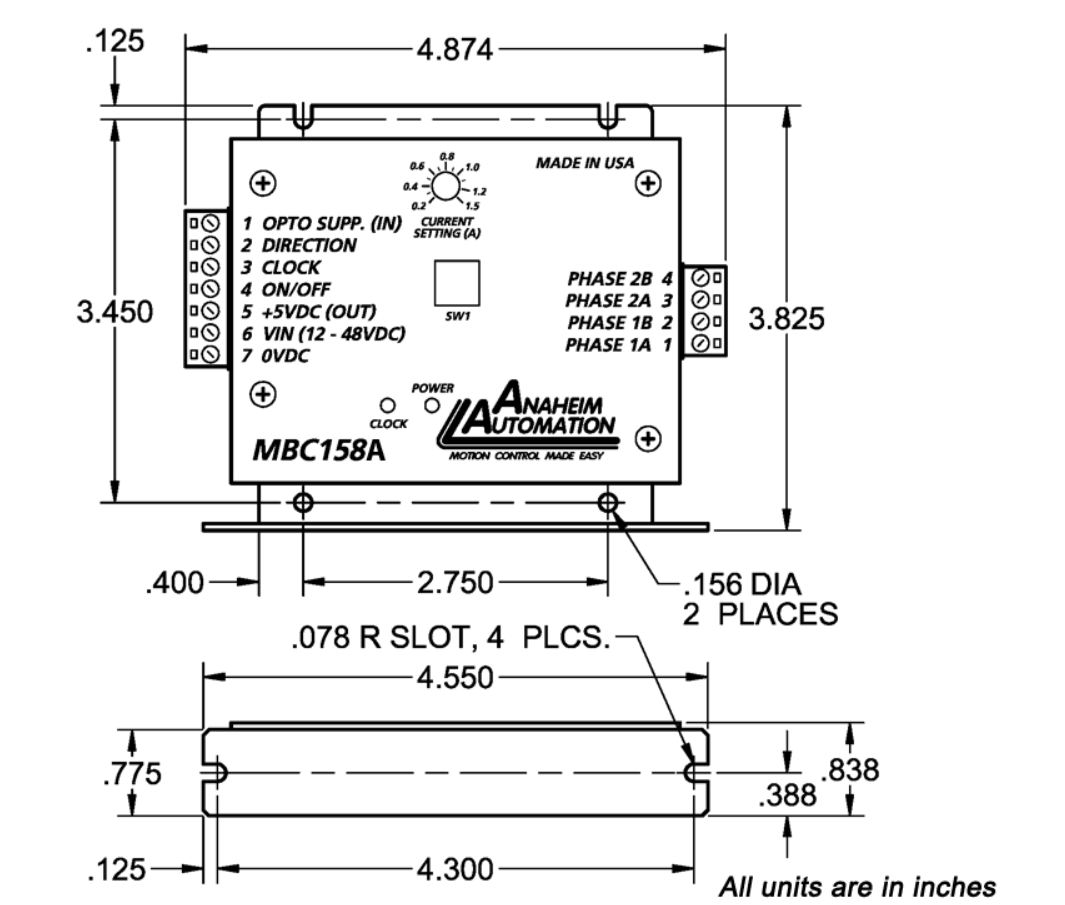

Anaheim Automation电机驱动器MBC158A,12 – 48 伏直流电尺寸

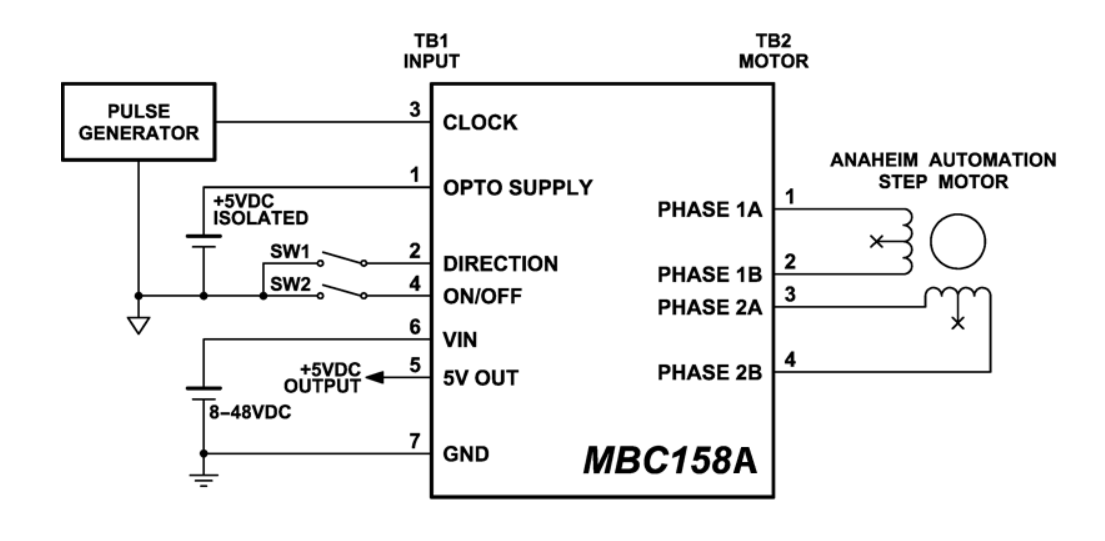

接线图
