Anaheim Automation有刷直流减速电机BDSGS-90-194高扭矩齿轮电机
BDSGS-90-194 系列有刷直流正齿轮减速电机是一种高质量、经济实惠的解决方案，适用于 OEM 运动控制应用，例如医疗、半导体、泵、机器人、CNC 等。为您的应用选择理想的减速电机，提供 3：1 至 200：1 的六种可用齿轮比。这种大型产品一定能以具有成本效益的价格满足您的自动化要求。24V BDSGS-90-194 系列具有高达 4,166 盎司英寸的高输出和连续扭矩。这些减速电机的直径为 90 毫米（3.54 英寸）。
| 项目（点击查看详情） | 齿轮比 | 额定扭矩 （oz-in） | 峰值扭矩 （oz-in） | 空载速度 （rpm） | 额定转速 （RPM） | 标称电压 （V） | 额定电流 （A） | 输出功率（W） | 机身直径（mm） | 总长度（毫米） | 齿轮箱长度“L”（mm） | 轴径（mm） | 重量（磅） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BDSGS-90-194-24V-3000-R200 | 200 | 4166.21 | 19025.71 | 15 | 12.6 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 | |||
| BDSGS-90-194-24V-3000-R100 | 100 | 4166.21 | 9512.85 | 30 | 25.2 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 | |||
| BDSGS-90-194-24V-3000-R50 | 50 | 4166.21 | 5291.09 | 60 | 50.4 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 | |||
| BDSGS-90-194-24V-3000-R25 | 25 | 2638.6 | 3610.72 | 120 | 100.8 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 | |||
| BDSGS-90-194-24V-3000-R10 | 10 | 1305.41 | 1805.36 | 300 | 252 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 | |||
| BDSGS-90-194-24V-3000-R3 | 3 | 388.84 | 555.49 | 1000 | 840 | 24 | 17 | 300 | 90 | 194.5 | 321.5 | 18 | 11.02 |

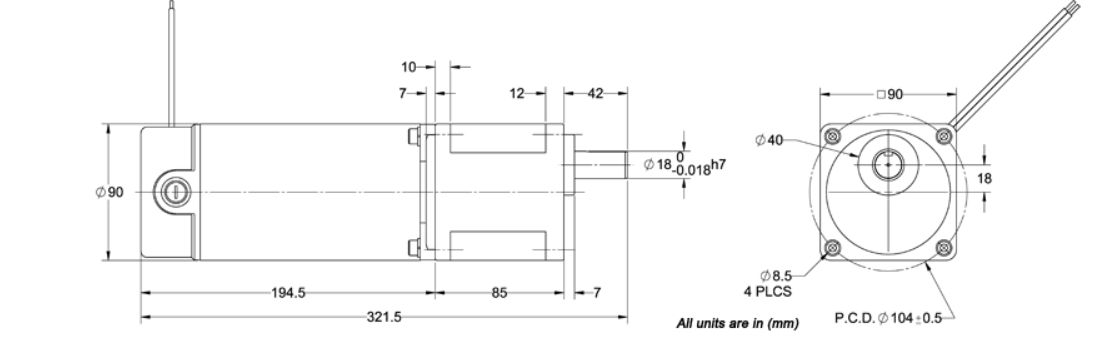

Anaheim Automation有刷直流减速电机BDSGS-90-194高扭矩齿轮电机尺寸
扭矩曲线
Anaheim Automation 坚固耐用的高扭矩永磁 （PM） 有刷直流正齿轮减速电机将 90 毫米框架电机和正齿轮箱组合到一个流线型封装中。这些齿轮电机的传动比选项从 3：1 到 200：1，能够产生高达 4,166 盎司英寸的连续扭矩。
- 输入电压：24VDC
- 尺寸：90mm
- 连续扭矩：高达 4,166.21 盎司英寸
- 速度：高达 1,000 RPM
- 传动比选项：3：1 – 200：1
- 提供定制设计
