Anaheim Automation无刷电机BLF60含铝制方形安装法兰

Anaheim Automation 的无刷直流电机旨在为大批量 OEM 应用和小批量项目提供经济高效的高功率密度解决方案。

功能强大的 BLF60 系列是方形机身 60 毫米框架无刷直流电机。BLF60 电机包括一个铝制方形安装法兰，便于安装，F 级绝缘用于高温运行，额定扭矩为 90.6 至 180 盎司英寸。该系列提供两种不同的堆叠长度，以提供更大的输出扭矩，额定转速为 3,000 RPM，并利用霍尔传感器反馈。

项目	额定电压（V）	额定功率（瓦特）	额定扭矩（oz-in）	额定转速（RPM）	扭矩常数（oz-in/A）	反电动势电压（V/kRPM）	线对线电阻（欧姆）	线间电感（mH）	转子惯性（oz-in-sec²)	“L”电机长度（mm）	重量（磅）
BLF60D-020-48V-14400	48	200	19.8	14400	3.9	2.1	0.08	0.13	0.00297	100	2.71
BLF60D-040-36V-3000	36	400	180	3000	2.7	6	0.1	0.5	0.00609	115	3.08
BLF60S-020-48V-14400	48	200	19.8	14400	15.3	2.1	0.06	0.13	0.00297	100	2.64
BLF60S-040-48V-3000	48	400	180	3000	15.6	8.1	0.37	0.9	0.00609	115	3.08
BLF60S-040-24V-3000	24	400	180	3000	7.6	4	0.1	0.2	0.00609	115	3.08
BLF60S-040-170V-3000	170	400	180	3000	52.4	28.6	4.9	9.7	0.00609	115	3.08
BLF60D-040-48V-3000	48	400	180	3000	15.6	8.1	0.37	0.9	0.00609	115	3.08
BLF60D-040-24V-3000	24	400	180	3000	7.6	4	0.1	0.2	0.00609	115	3.08
BLF60D-040-170V-3000	170	400	180	3000	52.4	28.6	4.9	9.7	0.00609	115	3.08
BLF60D-020-48V-3000	48	200	90.6	3000	15.3	8.1	0.9	1.8	0.00297	90	2.64
BLF60S-020-48V-3000	48	200	90.6	3000	15.3	8.1	0.9	1.8	0.00297	90	2.64
BLF60D-020-24V-3000	24	200	90.6	3000	7.6	4	0.25	0.4	0.00297	90	2.64
BLF60S-020-24V-3000	24	200	90.6	3000	7.6	4	0.25	0.4	0.00297	90	2.64
BLF60D-020-170V-3000	170	200	90.6	3000	53.5	28.6	10.5	22.5	0.00297	90	2.64
BLF60S-020-170V-3000	170	200	90.6	3000	53.5	28.6	10.5	22.5	0.00297	90	2.64

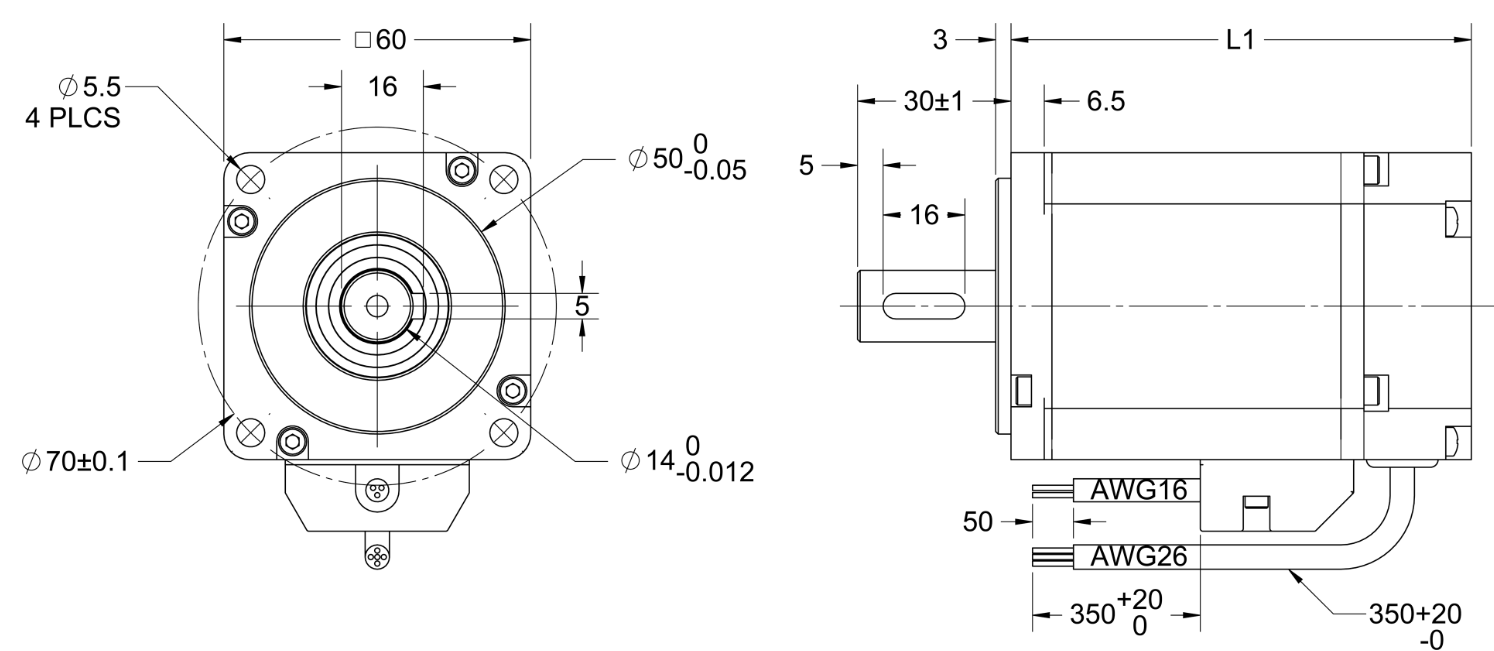

Anaheim Automation无刷电机BLF60含铝制方形安装法兰BLF60D-020-48V-14400单轴尺寸

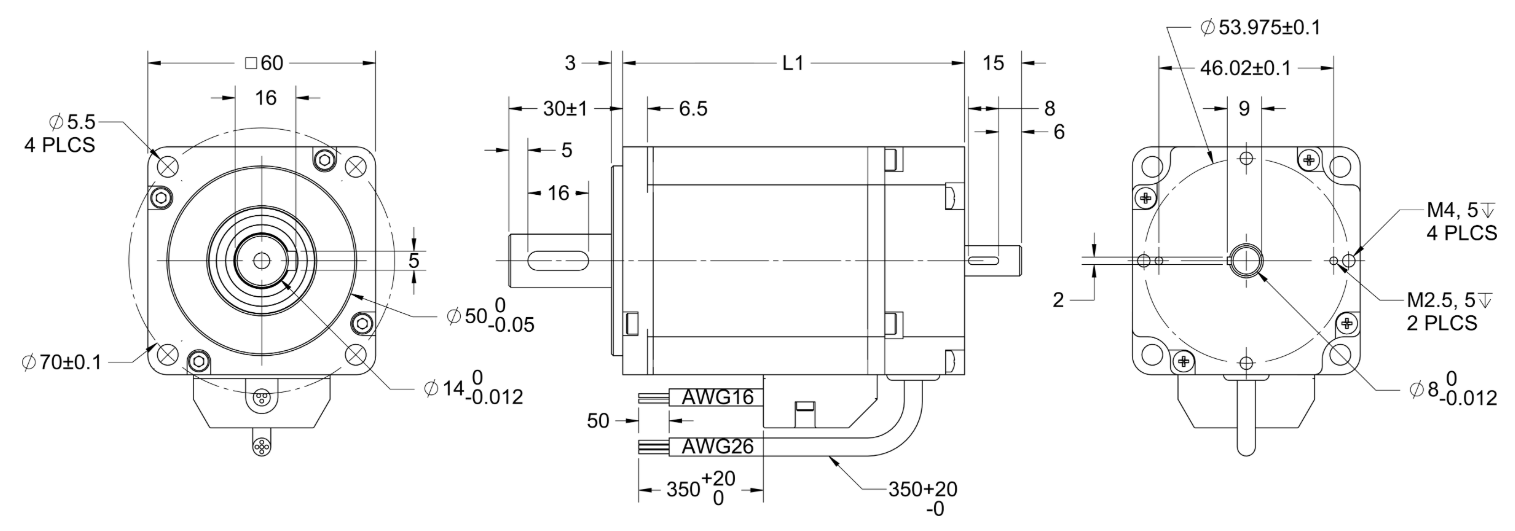

双轴尺寸

Anaheim Automation无刷电机BLF60含铝制方形安装法兰BLF60D-020-48V-14400
