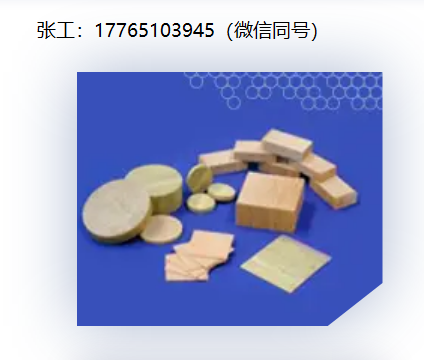

APC压电复合材料 压电陶瓷
APC 1-3复合材料与APC大块压电部件有何不同？
- 8MRayl和26MRayl之间的声阻抗较低
- 高耦合系数
- 通常为0.63至0.70，而散装材料为0.54
- 更高的带宽和更低的Qm
- 查看复合类型页面以了解其他好处
1-3复合材料的常见应用

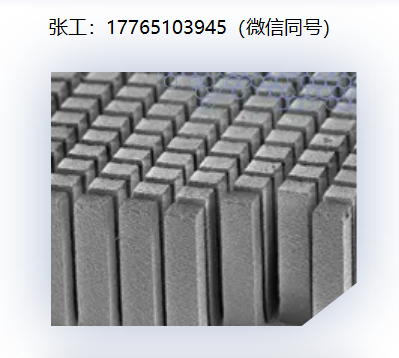

切割填充法是频率超过1 MHz的复合材料的行业标准。这些复合材料是通过切割压电陶瓷板并用诸如环氧树脂或聚合物的填隙材料填充所产生的沟槽而制成的。像素或棒之间的距离被最小化，以避免横向模式或其他不期望的干扰。结果是相控阵超声换能器所需的规则像素分布。
典型应用
- 医学超声
- 无损检测相控阵传感器
1-3切割和填充复合材料规格
- 频率容差10%标准，5%可用
- 有PZT海军一型、二型和六型可供选择
- 可定制尺寸和形状
- 各种环氧树脂和聚氨酯填隙材料可用
- 工作温度高达130摄氏度
- 电极材料:
- 所有频率低于5MHz的铜锡合金
- 5MHz以上所有频率的银-金电极或根据要求
- 机械公差:
- 尺寸< 6毫米0.1毫米
- 对于尺寸< 30毫米±0.2毫米
- 对于尺寸≥30毫米0.3毫米
Typical Pixel/Fill Combinations Available (60mm x 60 mm plates):
| Pixel Size/Fill | Navy Type II Frequency* |
| 400µm/65% | 1 to 2 MHz |
| 200µm/45% | 1.5 to 5 MHz |
| 200µm/65% | 1.5 to 5 MHz |
| 100µm/45% | 3.5 to 10 MHz |
| 100µm/65% | 3.5 to 10 MHz |
1-3常规纤维复合材料是专门为声纳应用。1-3纤维压电复合材料通过纤维束的环氧树脂渗透和垂直于纤维方向切割立方体形块来制备。这种专利方法也被称为排列和填充。通过使用特定的掩模来实现规则的纤维分布。常规纤维复合材料仅可用于800 m的棒，填充因子在25%至48%之间。
由于所使用的生产方法，常规纤维复合材料的原料块可长达10厘米。然后，这些块可以被切成所需频率的板，或者被加工成各种特定的形状，包括精确的凹形或凸形轮廓。
典型应用:
- 超声波空气传感器
- 宽带超声接收器应用
1-3常规纤维复合材料规格:
- 共振频率从40千赫到10兆赫
- 频率容差10%标准，5%可用
- 有PZT海军二型和六型
- 标准板40厘米x 40厘米，48%填充最大尺寸6厘米x 6厘米(2.36英寸x 2.36英寸)
- 可定制尺寸和形状
- 各种环氧树脂和聚氨酯填隙材料可用
- 工作温度高达150摄氏度电极材料:
- 所有频率低于5MHz的铜锡合金
- 5MHz以上所有频率的银-金电极或根据要求
- 机械公差
- 尺寸< 6毫米0.1毫米
- 对于尺寸< 30毫米±0.2毫米
- 对于尺寸≥30毫米0.3毫米
Navy Type II Plates
| Fiber Size/Fill | Dimensions (mm) | Frequency |
| 105µm/35% | 30 x 30 | 3 to 10 MHz |
| 40 x 40 | 3 to 10 MHz | |
| 50 x 50 | 3 to 6 MHz | |
| 60 x 60 | 3 to 5 MHz | |
| 250µm/65% | 40 x 40 | 200KHz to 5 MHz |
| 50 x 50 | 200KHz to 5 MHz | |
| 60 x 60 | 200KHz to 5 MHz | |
| 800µm/80% | 50 x 50 | 200KHz to 5 MHz |
Navy Type VI Plates
| Fiber Size/Fill | Dimensions (mm) | Frequency |
| 105µm/35% | 50 x 50 | 3 to 6 MHz |
| 60 x 60 | 3 to 5 MHz | |
| 250µm/65% | 50 x 50 | 200KHz to 5 MHz |
| 60 x 60 | 200KHz to 5 MHz | |
| 800µm/80% | 50 x 50 | 200KHz to 5 MHz |
